ระบบคอลัมน์แยกอุตสาหกรรมแบบมีเส้น PTFE

ระบบคอลัมน์แยกทางอุตสาหกรรมที่มีเส้น PTFE เป็นหน่วยแยกแบบครบวงจรที่ครบชุด แตกต่างจากคอลัมน์การกลั่นหรือคอลัมน์เรียงกระแสอิสระเดี่ยวอย่างชัดเจน ตัวหอคอยเดี่ยวจะทำการถ่ายโอนมวลภายในได้สำเร็จเท่านั้น ในขณะที่ระบบบูรณาการนี้รวมหอแยกแกน หน่วยทำความร้อนแบบหม้อต้มซ้ำ คอนเดนเซอร์เหนือศีรษะ ตัวรับบัฟเฟอร์ไหลย้อน และอุปกรณ์ท่อ-วาล์วป้องกันการกัดกร่อนครบชุดเข้าไว้ในลูปกระบวนการที่เชื่อมโยงกันเป็นหนึ่งเดียว ส่วนประกอบที่เปียกทั้งหมดใช้ซับ PTFE แบบไร้รอยต่อเพื่อรับมือกับไอระเหยและคอนเดนเสทที่มีฤทธิ์กัดกร่อนร้อน การออกแบบติดตั้งแบบลื่นไถลแบบโมดูลาร์ช่วยลดภาระงานในการติดตั้งไซต์งาน หลีกเลี่ยงความเสี่ยงที่ไม่ตรงกันซึ่งเกิดจากการซื้ออุปกรณ์แยกกันกระจัดกระจาย จำหน่ายกันอย่างแพร่หลายสำหรับสวนเคมีในต่างประเทศสำหรับการแยกส่วนของตัวทำละลายที่มีฤทธิ์กัดกร่อน การสร้างตัวทำละลายของเสียใหม่และโครงการทำให้ส่วนผสมบริสุทธิ์ที่มีฟลูออรีน

ระบบคอลัมน์แยกอุตสาหกรรมที่มีเส้น PTFE คืออะไร？

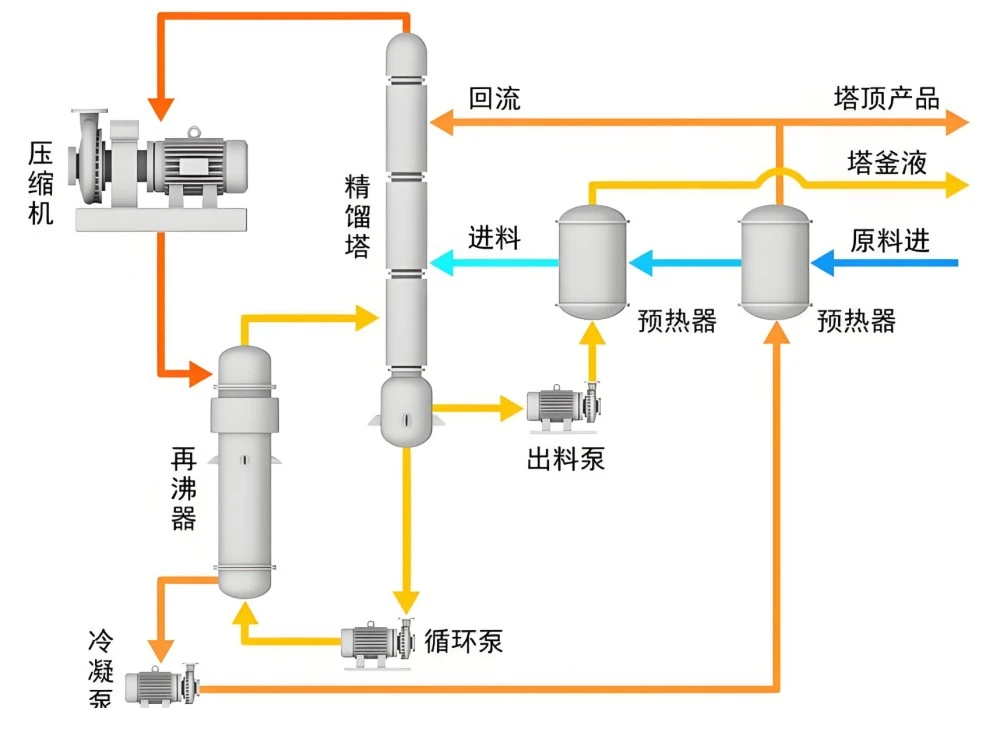

ระบบคอลัมน์แยกทางอุตสาหกรรมที่มีเส้น PTFE เป็นชุดแยกแบบครบวงจรแบบบูรณาการแบบโมดูลาร์สำหรับการแยกส่วนส่วนผสมเคมีที่มีฤทธิ์กัดกร่อน ระบบทั้งหมดประกอบด้วยหน่วยกระบวนการที่เรียงรายไปด้วย PTFE หลายหน่วย: คอลัมน์แยกหลัก, หม้อต้มซ้ำที่เรียงรายไปด้วย PTFE, คอนเดนเซอร์เหนือศีรษะ, ตัวรับกรดไหลย้อน, วาล์วควบคุมที่มีการเรียงราย, ที และท่อลำเลียง คอลัมน์หลักเสร็จสิ้นการถ่ายโอนมวลต้านกระแสไอและของเหลว หม้อต้มซ้ำจะสร้างไอที่มีฤทธิ์กัดกร่อนเพิ่มขึ้น คอนเดนเซอร์เหนือศีรษะจะทำให้ไอระเหยกลายเป็นคอนเดนเสท บัฟเฟอร์ตัวรับกรดไหลย้อนกลั่นและตระหนักถึงการไหลเวียนของกรดไหลย้อน พื้นผิวด้านในทั้งหมดที่สัมผัสกับไอหรือของเหลวที่มีฤทธิ์กัดกร่อนจะถูกหุ้มด้วยแผ่น PTFE เคลือบสูญญากาศ ใช้หน้าแปลนป้องกันการกัดกร่อน HG20536 แบบรวมภายในลื่นไถล ทำให้เกิดขั้นตอนการแยกสารอย่างต่อเนื่องแบบปิด โดยไม่จำเป็นต้องให้ลูกค้าจัดหาอุปกรณ์แยกที่กระจัดกระจาย สามารถทำงานภายใต้สุญญากาศบรรยากาศหรือปานกลางสำหรับการแยกสารที่มีฤทธิ์กัดกร่อนและสื่อกลางหลายองค์ประกอบ

ข้อดีของผลิตภัณฑ์หลัก

1. โซลูชันครบวงจรแบบครบวงจรที่รวมคอลัมน์หลัก หม้อต้มซ้ำ คอนเดนเซอร์ ถังไหลย้อน และชุดประกอบวาล์วท่อรองรับไว้ในที่เดียว หลีกเลี่ยงความเสี่ยงที่ไม่ตรงกันของพารามิเตอร์จากการจัดซื้อจัดจ้างที่มีซัพพลายเออร์หลายรายกระจัดกระจาย ลดภาระงานในการประสานงานด้านวิศวกรรมลูกค้า

2. การป้องกันซับ PTFE แบบ Full-Loop ไม่เพียงแต่ตัวหอคอยหลักเท่านั้น หม้อต้มซ้ำ ช่องด้านในของคอนเดนเซอร์ ตัวรับกรดไหลย้อน และส่วนประกอบวาล์วท่อที่เชื่อมต่อทั้งหมดใช้ซับในป้องกันการกัดกร่อนของ PTFE กำจัดจุดอ่อนของการกัดกร่อนเฉพาะจุดที่มีอยู่ในหน่วยแยกที่มีเส้นบางส่วน

3. Modular Skid-Mounted Pre-fabrication ประกอบและทดสอบล่วงหน้าภายในโรงงาน การทำงานนอกสถานที่ต้องการเพียงการเชื่อมต่อระบบสาธารณูปโภค ซึ่งช่วยลดระยะเวลาการติดตั้งภาคสนามและรอบการทดสอบการใช้งานสำหรับโครงการโรงงานเคมีได้อย่างมาก

4. ปรับการผลิตแบบสลับชุดอย่างต่อเนื่อง ได้รับการปรับให้เหมาะสมสำหรับการแยกอย่างต่อเนื่องตลอด 24 ชั่วโมงในระยะยาว และยังรองรับการทำให้บริสุทธิ์เป็นชุดเป็นระยะๆ พื้นผิว PTFE เรียบภายในช่วยลดความเสี่ยงในการปนเปื้อนข้ามระหว่างการเปลี่ยนส่วนผสมวัตถุดิบป้อนต่างๆ

5. การปรับแต่งตามกระบวนการที่ยืดหยุ่น ปรับภายในทาวเวอร์ พื้นที่แลกเปลี่ยนความร้อน และการกำหนดค่าวงจรไหลย้อนตามเป้าหมายการแยกความบริสุทธิ์ของลูกค้า คุณสมบัติตัวกลางป้อน และความสามารถในการประมวลผล

6. มาตรฐานอินเทอร์เฟซป้องกันการกัดกร่อนแบบรวม การเชื่อมต่อภายในทั้งหมดใช้มาตรฐานหน้าแปลนเรียงรายเต็ม PTFE HG20536 อินเทอร์เฟซภายนอกสามารถเชื่อมต่อกับถังป้อนต้นน้ำและถังเก็บผลิตภัณฑ์ปลายน้ำได้อย่างสะดวก

ตารางข้อมูลจำเพาะทางเทคนิคที่สมบูรณ์

ฟิลด์แอปพลิเคชันหลัก

เหมาะสำหรับการแยกสารผสมหลายองค์ประกอบที่มีฤทธิ์กัดกร่อนแบบครบวงจร พร้อมบันทึกการส่งออกไปยังสวนอุตสาหกรรมเคมีในเอเชียตะวันออกเฉียงใต้และตะวันออกกลาง:

1. อุตสาหกรรมฟลูออโรเคมี: การแยกส่วนและการทำให้บริสุทธิ์ของส่วนผสมตัวทำละลายผสมที่มีฟลูออรีน

2. โรงงานเคมีละเอียด: การแยกวัตถุดิบหลายองค์ประกอบที่มีฤทธิ์กัดกร่อนและการรวบรวมการกลั่นที่มีความบริสุทธิ์สูง

3. โครงการรีไซเคิลขยะ-ตัวทำละลาย: การฟื้นฟูและการแยกตัวทำละลายผสมของเสียที่เป็นกรด/ด่าง

4. การผลิตวัสดุเสริมพลังงานใหม่: การทำตัวทำละลายกระบวนการที่มีฤทธิ์กัดกร่อนให้บริสุทธิ์สำหรับการผลิตวัสดุลิเธียม

5. โครงการเคมีป้องกันสิ่งแวดล้อม: การแยกและการนำส่วนประกอบที่มีคุณค่ากลับมาใช้ใหม่จากของเหลวของเสียที่มีฤทธิ์กัดกร่อน

6. การทดสอบทางอุตสาหกรรมระดับนำร่อง: วงการแยกที่สมบูรณ์สำหรับการวิจัยกระบวนการที่มีฤทธิ์กัดกร่อนปานกลาง

กระบวนการผลิตที่ได้มาตรฐานสำหรับระบบบูรณาการ

1. การประมวลผลเปลือกแต่ละยูนิต: ส่วนคอลัมน์หลัก, หม้อต้มซ้ำ, คอนเดนเซอร์และการเชื่อมเปลือกตัวรับกรดไหลย้อน, การขัดรอยเชื่อมแบบเต็มและการขจัดคราบไขมันที่อุณหภูมิสูงสำหรับส่วนประกอบแบริ่งแรงดันแต่ละชิ้น

2. การพ่นทรายหนักเกรด Sa2.5 ผนังด้านในแต่ละส่วนประกอบช่วยเพิ่มความแข็งแรงของกาวสำหรับแผ่น PTFE

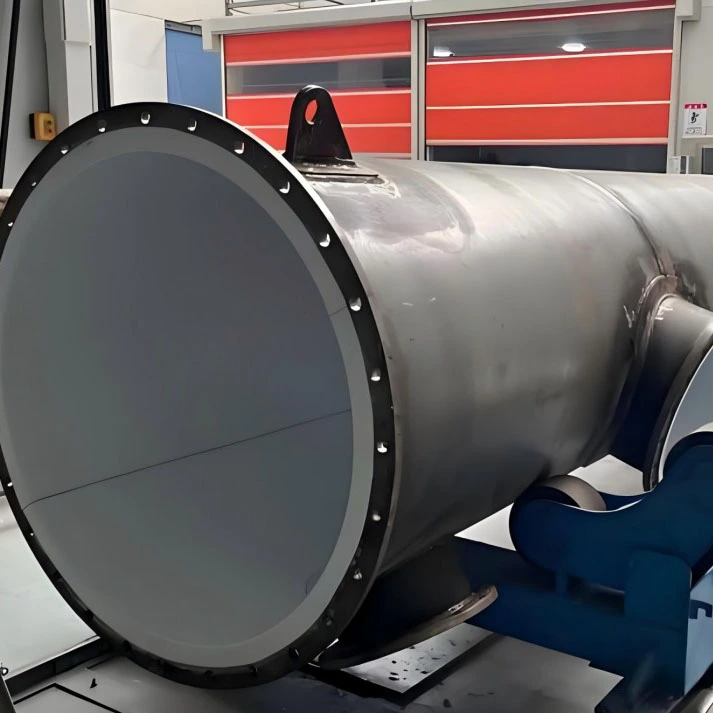

3. การบำบัดวัตถุดิบที่กระตุ้นโซเดียม การเคลือบ PTFE แบบไร้รอยต่อแบบสูญญากาศสำหรับทุกยูนิตที่เปียกภายในเวิร์คช็อปที่สะอาดเกรด 10,000 การเชื่อมด้วยความร้อนละลาย PFA สองครั้งที่มุมการเปลี่ยนหัวฉีดและหน้าแปลนทั้งหมด

4. ติดตั้งเสาภายในสำหรับเสาแยกหลัก ประกอบวาล์ว ข้อศอก และทีออฟที่เข้าชุดกันสำหรับท่อเชื่อมต่อระหว่างยูนิต

5. ประกอบล่วงหน้าบนโครงกันลื่นของโรงงาน การจัดตำแหน่งทางกลสำหรับลูปรีบอยเลอร์-คอนเดนเซอร์-ตัวรับ

6. การตรวจสอบหลายระดับ: การสแกนประกายไฟ 10KV แบบหน่วยต่อหน่วย การทดสอบการยึดแรงดันไฮดรอลิกส่วนบุคคล การทดสอบการจำลองการไหลเวียนแบบปิดทั้งระบบเพื่อตรวจสอบความแน่นของทั้งวง

7. การถอดประกอบระบบ (สำหรับประเภทโมดูลแยกขนาดใหญ่) ทำความสะอาดช่องภายในของแต่ละส่วนประกอบ ปิดผนึกหน้าแปลนทั้งหมดด้วยฝาครอบป้องกัน PTFE โดยเฉพาะ ใช้บรรจุภัณฑ์โครงเหล็กเสริมสำหรับการขนส่งทางทะเลและทางบก

คำถามที่พบบ่อย

คำถามที่ 1: อะไรคือความแตกต่างระหว่างระบบคอลัมน์แยกทางอุตสาหกรรมที่มีเส้น PTFE และคอลัมน์การกลั่นแบบเดี่ยว?

ตอบ: คอลัมน์เดี่ยวเป็นเพียงฮาร์ดแวร์แบบทาวเวอร์เท่านั้น นี่คือวงจรเทิร์นคีย์ที่สมบูรณ์ รวมถึงหม้อต้มซ้ำ คอนเดนเซอร์ ตัวรับกรดไหลย้อน และชุดวาล์วท่อแบบเต็ม ชุดติดตั้งแบบลื่นไถลที่ประกอบไว้ล่วงหน้าจากโรงงาน

คำถามที่ 2: ระบบแยกแบบรวมนี้สามารถจัดการกับการแยกส่วนผสมไอที่มีฤทธิ์กัดกร่อนที่มีฟลูออรีนได้หรือไม่

ตอบ: เลือกซับ PTFE หนา 4 มม. ที่ได้รับการอัพเกรดสำหรับสภาพไอที่มีฟลูออรีน โปรดจัดเตรียมองค์ประกอบอาหาร-อาหารกลางสำหรับการประเมินทางเทคนิคของเราล่วงหน้า

คำถามที่ 3: สำหรับระบบขนาดใหญ่พิเศษที่ไม่สามารถขนส่งแบบลื่นไถลได้ทั้งหมด คุณมีวิธีแก้ปัญหาอะไรบ้าง

ตอบ: ใช้การผลิตชิ้นส่วนสำเร็จรูปแบบแยกส่วน แต่ละยูนิตได้รับการผลิต ตรวจสอบแยกกันในโรงงาน และประกอบที่ไซต์งานตามแบบการประกอบของเรา

คำถามที่ 4: ระบบแยกสารทั้งหมดจะต้องผ่านการทดสอบพิเศษอะไรบ้างก่อนจัดส่ง

ตอบ: ส่วนประกอบทุกชิ้นผ่านการทดสอบประกายไฟและการทดสอบไฮดรอลิก นอกจากนี้ จะทำการทดสอบความหนาแน่นของการจำลองการไหลเวียนแบบปิดทั้งระบบ

คำถามที่ 5: ระบบทั้งหมดนี้สามารถเชื่อมต่อกับถังป้อนต้นน้ำและถังเก็บผลิตภัณฑ์ขั้นปลายได้หรือไม่

ตอบ: มาตรฐานหน้าแปลนป้องกันการกัดกร่อน HG20536 แบบครบวงจรสำหรับอินเทอร์เฟซภายนอก การเชื่อมต่อที่สะดวกสบายด้วยอุปกรณ์กระบวนการเรียงรายด้วย PTFE ซีรีส์เต็มของเรา

คำถามที่ 6: ขอบเขตการรับประกันสำหรับระบบคอลัมน์แยกแบบรวมคืออะไร?

A: เปลือกเหล็กคาร์บอนของแต่ละหน่วยรับประกันโครงสร้าง 10 ปี; ซับใน PTFE รับประกัน 5 ปี (ไม่รวมรอยขีดข่วนเทียมและความเสียหายจากการทำงานผิดพลาด) วาล์วและอุปกรณ์ภายในรับประกัน 2 ปี
