คอลัมน์การกลั่นด้วยสารเคมีเรียงรายด้วย PTFE

แตกต่างจากเครื่องปฏิกรณ์และถังรับที่ใช้สำหรับปฏิกิริยาและการบัฟเฟอร์ขั้นกลาง คอลัมน์การกลั่นสารเคมีที่มีเส้น PTFE เป็นอุปกรณ์แยกการถ่ายเทมวลโดยเฉพาะ โดยจะจัดการกับการสัมผัสกระแสทวนไอและของเหลวเพื่อให้ทราบถึงการแยกส่วนของส่วนประกอบที่มีฤทธิ์กัดกร่อนผสม เปลือกนอกทำจากเหล็กคาร์บอนให้ความแข็งแกร่งของโครงสร้าง ซับใน PTFE แบบไร้รอยต่อแยกไอน้ำร้อนที่มีฤทธิ์กัดกร่อนออกจากพื้นผิวโลหะ หลีกเลี่ยงมลภาวะของไอออนโลหะและการกัดเซาะของเปลือก สามารถจับคู่การกำหนดค่าภายในหลายรายการ (การบรรจุแบบมีโครงสร้าง/แบบสุ่ม, ผู้จัดจำหน่าย) เพื่อให้บรรลุเป้าหมายการแยกสารที่มีความบริสุทธิ์ต่างกัน มีการส่งมอบให้กับโครงการในต่างประเทศหลายแห่งสำหรับการรีไซเคิลตัวทำละลาย การแก้ไขฟลูออโรเคมี และการทำให้รีเอเจนต์มีความบริสุทธิ์สูง

คอลัมน์การกลั่นด้วยสารเคมีที่มีเส้น PTFE คืออะไร

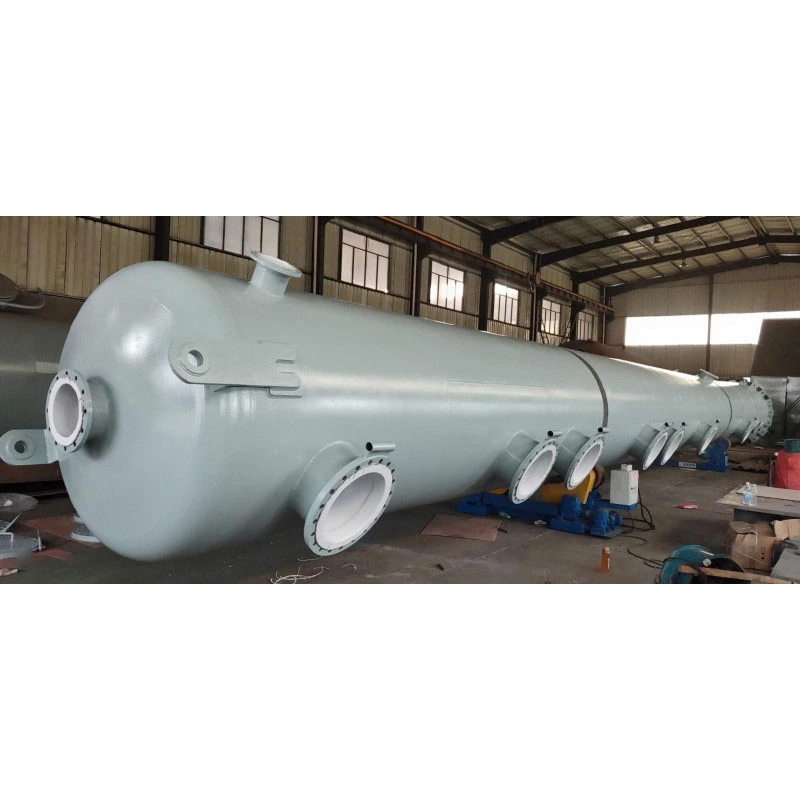

คอลัมน์การกลั่นสารเคมีแบบมีเส้น PTFE เป็นอุปกรณ์แยกแบริ่งแรงดันรูปทรงหอคอยแนวตั้ง เปลือกนอกเป็นเหล็กกล้าคาร์บอนเกรดภาชนะรับความดัน ผนังด้านใน หัวฉีด และท่อระบายน้ำถูกหุ้มด้วยซับ PTFE แบบไร้รอยต่อเคลือบสูญญากาศ หน้าที่หลักคือการกลั่น/แก้ไข: ไอผสมร้อนลอยขึ้นด้านบนในขณะที่ของเหลวที่ควบแน่นจะไหลลงด้านล่างภายในทาวเวอร์ ทำให้สามารถแยกส่วนประกอบผ่านวงจรการระเหยกลายเป็นไอ-ควบแน่นซ้ำๆ อุปกรณ์นี้ไม่ได้รับการออกแบบสำหรับปฏิกิริยาการกวนหรือการจัดเก็บแบบคงที่แบบธรรมดา โดยมุ่งเน้นไปที่สภาพการทำงานสองเฟสของก๊าซและของเหลวด้วยไอน้ำที่มีฤทธิ์กัดกร่อน ผู้ใช้สามารถเลือกบรรจุภัณฑ์ภายในหรือแบบถาดได้ตามความต้องการในการแยก สามารถประกอบเข้ากับเครื่องปฏิกรณ์ที่มีเส้น PTFE ถังตัวรับ และคอนเดนเซอร์ เพื่อสร้างวงจรกระบวนการเรียงกระแสแบบปิดที่สมบูรณ์

ข้อดีของผลิตภัณฑ์หลัก

1. ซับในแบบเต็มชั้นเพื่อต้านทานไอน้ำที่มีฤทธิ์กัดกร่อน พื้นผิวสัมผัสไอทั้งหมดรวมถึงผนังหอคอย ช่องหัวฉีด และหน้าแปลนเชื่อมต่อภายในใช้ซับใน PTFE แบบรวม ต้านทานการกัดกร่อนของไอระเหยที่มีกรดร้อน ด่าง และฟลูออรีน แก้ปัญหาความล้มเหลวของหอกลั่นโลหะธรรมดาที่เผชิญกับไอที่รุนแรง

2. ภายในทาวเวอร์ที่ปรับแต่งได้สำหรับเป้าหมายความบริสุทธิ์ที่แตกต่างกัน รองรับการบรรจุแบบมีโครงสร้าง การบรรจุแบบสุ่ม และอุปกรณ์กระจายของเหลว ปรับการกำหนดค่าภายในเพื่อตอบสนองความต้องการการแยกหยาบที่มีต้นทุนต่ำหรือความต้องการการทำให้บริสุทธิ์แบบเศษส่วนละเอียดที่มีความแม่นยำสูง

3. ความสามารถในการปรับตัวในสุญญากาศที่ดีสำหรับสารที่ไวต่อความร้อน ซับใน PTFE ที่ถูกพันธะด้วยสุญญากาศจะรักษาความสมบูรณ์ภายใต้การแก้ไขแรงดันลบเป็นเวลานาน เหมาะสำหรับส่วนประกอบที่มีฤทธิ์กัดกร่อนที่ทนความร้อนได้ซึ่งต้องการการกลั่นสุญญากาศที่มีจุดเดือดต่ำ

4. พื้นผิวด้านในเรียบสารตกค้างต่ำ ซับใน PTFE เรียบช่วยลดการยึดเกาะปานกลาง สะดวกสำหรับการเปลี่ยนชุดและการทำความสะอาดภายใน ลดความเสี่ยงในการปนเปื้อนข้ามสำหรับการประชุมเชิงปฏิบัติการการผลิตหลายผลิตภัณฑ์

5. การออกแบบการรวมส่วนทาวเวอร์แบบโมดูลาร์ ใช้โครงสร้างโมดูลาร์แบบแบ่งส่วนทาวเวอร์ สะดวกสำหรับการขนส่ง การประกอบในสถานที่ และการเปลี่ยนภายในท้องถิ่นในภายหลัง ลดค่าใช้จ่ายในการบำรุงรักษาโดยรวม

6. อินเทอร์เฟซหน้าแปลนมาตรฐานแบบรวมใช้หน้าแปลนแบบเต็มเส้นป้องกันการกัดกร่อน HG20536 เชื่อมต่อกับเครื่องปฏิกรณ์เรียงรายซีรีส์ Zhuoyan ได้อย่างราบรื่นถังรับท่อและคอนเดนเซอร์สำหรับการจัดซื้อทั้งชุดแบบครบวงจร

ตารางข้อมูลจำเพาะทางเทคนิคที่สมบูรณ์

คำแนะนำในการเลือกรุ่นมืออาชีพ

1. ยืนยันวัตถุประสงค์การแยกก่อน สำหรับการกู้คืนหยาบของตัวทำละลายทั่วไป: เลือกรูปแบบการบรรจุแบบสุ่มที่มีต้นทุนต่ำ สำหรับการแยกส่วนสารเคมี/ยาที่มีความบริสุทธิ์สูง: เลือกบรรจุภัณฑ์ที่มีโครงสร้างประสิทธิภาพสูงบวกกับตัวกระจายของเหลวแบบหลายขั้นตอน

2. เลือกความหนาของซับตามองค์ประกอบไอ ไอกรดเบสธรรมดา: ใช้ซับ PTFE มาตรฐาน 3 มม. หากสื่อมีกรดไฮโดรฟลูออริก / ไอน้ำฟลูออริเนต ให้อัพเกรดเป็นซับในป้องกันฟลูออไรด์ที่หนา 4 มม.

3. การแจ้งเตือนสภาพการทำงานของสุญญากาศ หากจำเป็นต้องมีการกลั่นด้วยสุญญากาศสูงในระยะยาว ให้แจ้งทีมงานด้านเทคนิคเพื่อเสริมความแข็งแกร่งให้กับงานเคลือบสูญญากาศเพื่อหลีกเลี่ยงการหลุดล่อนของชั้นใน

4. การออกแบบส่วนทาวเวอร์แบบโมดูลาร์ที่ตรงกับคอลัมน์ที่มีความสูงขนาดใหญ่ใช้การออกแบบแยกส่วนของหอคอยแบบแบ่งส่วน สะดวกสำหรับการขนส่งทางถนนและการประกอบในสถานที่ ระบุข้อจำกัดความสูงของพืชสำหรับความสูงของส่วนที่กำหนดเอง

5. การจับคู่ระบบกระบวนการทั้งหมด จัดเตรียมพารามิเตอร์การวาดของเครื่องปฏิกรณ์ ถังรับ และคอนเดนเซอร์ที่ตรงกัน ทีมงานของเราปรับตำแหน่งหัวฉีดและขนาดหน้าแปลนให้เหมาะสมเพื่อให้เกิดการเชื่อมต่อที่ไม่มีการเปลี่ยนแปลงของลูปการแก้ไขทั้งหมด

คำถามที่พบบ่อย

คำถามที่ 1: คอลัมน์การกลั่นด้วยสารเคมีที่มีเส้น PTFE สามารถทำงานได้อย่างเสถียรภายใต้การแก้ไขสุญญากาศในระยะยาวหรือไม่ ตอบ: ได้ ซับใน PTFE แบบรวมสุญญากาศสามารถทำงานได้อย่างต่อเนื่องภายใต้แรงดันลบ -0.09MPa เหมาะสำหรับการกลั่นสุญญากาศขนาดกลางที่ไวต่อความร้อนที่มีฤทธิ์กัดกร่อน

คำถามที่ 2: ฉันสามารถเปลี่ยนภายในทาวเวอร์ที่แตกต่างกันสำหรับข้อกำหนดการแยกความบริสุทธิ์ที่แตกต่างกันได้หรือไม่ ตอบ: ได้ การออกแบบแบบโมดูลาร์รองรับการเปลี่ยนส่วนประกอบบรรจุภัณฑ์และตัวกระจายซ้ำ เพื่อปรับประสิทธิภาพการแยกส่วนโดยไม่ต้องเปลี่ยนโครงทาวเวอร์

คำถามที่ 3: คอลัมน์การกลั่นนี้เหมาะสำหรับการแก้ไขที่มีไอกรดไฮโดรฟลูออริกหรือไม่ ตอบ: สามารถใช้งานได้หลังจากอัปเกรดเป็นซับ PTFE ป้องกันฟลูออไรด์หนา 4 มม. กรุณาแจ้งทีมงานด้านเทคนิคของเราเกี่ยวกับองค์ประกอบของไอล่วงหน้า

คำถามที่ 4: หอคอยสูงพิเศษไม่สามารถขนส่งเป็นชิ้นเดียวได้ จะแก้ไขปัญหานี้ได้อย่างไร? ตอบ: เราใช้การผลิตส่วนหอคอยแบบแยกส่วน ประกอบภาคสนามให้เสร็จสมบูรณ์หลังการส่งมอบ ปรับขีดจำกัดความสูงของการขนส่ง

คำถามที่ 5: คุณสามารถจัดหาเครื่องปฏิกรณ์ที่มีเส้น PTFE และถังรับที่เข้ากันเป็นชุดเรียงกระแสแบบเต็มได้หรือไม่ ตอบ: มาตรฐานหน้าแปลนแบบครบวงจร รองรับการจัดซื้ออุปกรณ์สายการผลิตการแก้ไขแบบครบวงจรในที่เดียว

Q6: ขอบเขตการรับประกันสำหรับคอลัมน์การกลั่นคืออะไร? ตอบ: เปลือกเหล็กคาร์บอนรับประกันโครงสร้าง 10 ปี ซับใน PTFE รับประกัน 5 ปี (ไม่รวมรอยขีดข่วนเทียมและความเสียหายจากการทำงานที่ไม่เหมาะสม)
