คอลัมน์เรียงกระแสอุตสาหกรรมที่มีเส้น PTFE

คอลัมน์เรียงตามอุตสาหกรรมที่มีเส้น PTFE เป็นอุปกรณ์การแยกส่วนทางอุตสาหกรรมที่ใช้งานหนัก แตกต่างจากคอลัมน์การกลั่นในห้องปฏิบัติการขนาดเล็ก มันถูกสร้างขึ้นสำหรับการแก้ไขทางอุตสาหกรรมอย่างต่อเนื่องในระยะยาว แทนที่จะเป็นการทำให้บริสุทธิ์ชุดเล็กเป็นระยะๆ ภายใต้สภาพการทำงานทางอุตสาหกรรม ไอน้ำที่มีฤทธิ์กัดกร่อนผสมและของเหลวควบแน่นจะทำการถ่ายโอนมวลทวนกระแสภายในส่วนของหอคอยเพื่อให้ทราบถึงการแยกเกรดส่วนประกอบ เปลือกที่ทำจากเหล็กกล้าคาร์บอนรับภาระทางกลโดยรวม ในขณะที่ซับใน PTFE แบบไร้รอยต่อจะแยกไอน้ำที่มีฤทธิ์กัดกร่อนร้อนออกจากพื้นผิวโลหะ ป้องกันการกัดกร่อนของเปลือกและการปนเปื้อนของไอออนโลหะของผลิตภัณฑ์ที่เป็นเศษส่วน โครงสร้างส่วนหอคอยแบบแยกส่วนช่วยลดความยุ่งยากในการขนส่งทางถนนและการประกอบในสถานที่ มีการใช้กันอย่างแพร่หลายในสวนอุตสาหกรรมสำหรับการสร้างตัวทำละลายใหม่และการแยกตัวกลางที่มีฤทธิ์กัดกร่อน

หลักการทำงาน

หอเรียงกระแสทางอุตสาหกรรมแห่งนี้สามารถแยกส่วนประกอบได้อย่างสมบูรณ์โดยอาศัยแก๊ส-เคาน์เตอร์ของเหลว-มวลปัจจุบัน-หลักการถ่ายโอนรวมกับการออกแบบโครงสร้างป้องกันการกัดกร่อนสองชั้น:

1. หลักการของวัสดุโครงสร้าง

· เปลือกนอก: เปลือกเหล็กคาร์บอนภาชนะรับความดัน Q345R, รับแรงดันภายใน, แรงลมภายนอก และน้ำหนักภายในหอคอย ส่วนหอคอยแบบแยกส่วนที่แบ่งส่วนนั้นเชื่อมต่อกันด้วยหน้าแปลนเรียงราย PTFE แบบเต็มป้องกันการกัดกร่อน

· แผงกั้นด้านใน: แผ่น PTFE กระตุ้นโซเดียมถูกยึดติดอย่างแน่นหนากับผนังด้านในของทาวเวอร์ผ่านการเคลือบสูญญากาศ PTFE จะรักษาความเฉื่อยทางเคมีให้คงที่เมื่อสัมผัสกับไอน้ำที่มีกรด ด่าง และฟลูออรีนที่มีอุณหภูมิสูง ซึ่งจะหยุดไอที่มีฤทธิ์กัดกร่อนไม่ให้สัมผัสกับเปลือกเหล็ก

2. ตรรกะกระบวนการแก้ไขทางอุตสาหกรรม

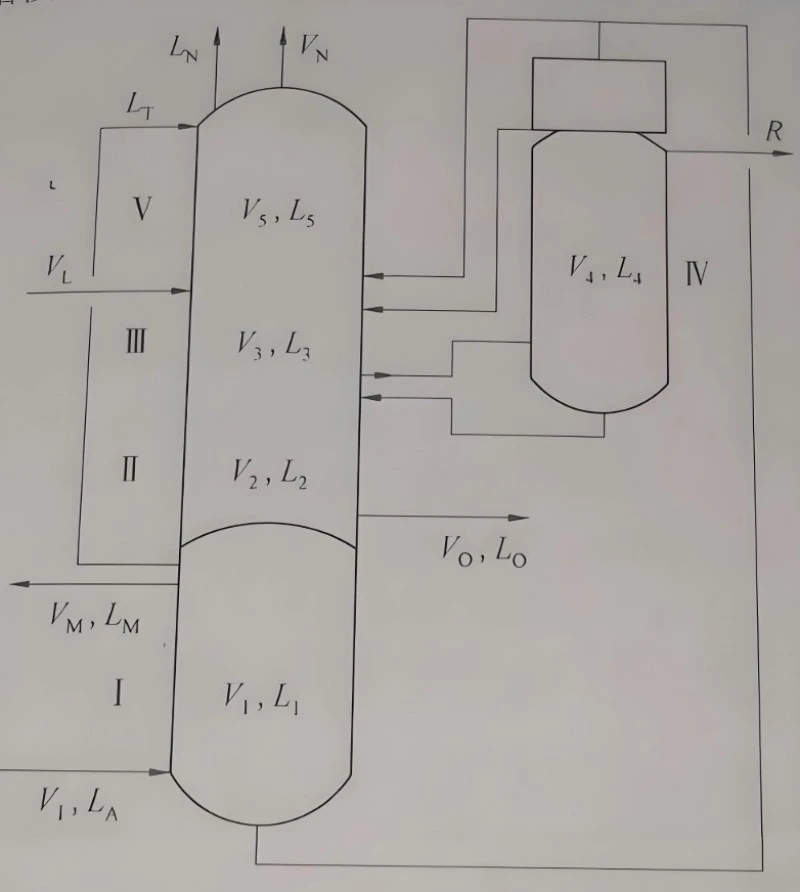

ตัวกลางผสมที่ให้ความร้อนจะสร้างไอและเข้าสู่ส่วนล่างของคอลัมน์เรียงกระแส ไอร้อนลอยขึ้นด้านบน ของเหลวไหลย้อนควบแน่นจะไหลลงด้านล่าง ภายในบรรจุภัณฑ์หรือภายในถาด ไอและของเหลวสัมผัสกันจนสุดเพื่อการแลกเปลี่ยนการกลายเป็นไอและการควบแน่นซ้ำๆ ส่วนประกอบต่างๆ ที่มีจุดเดือดต่างกันจะถูกแยกและรวบรวมจากทางออกด้านบนและด้านล่างตามลำดับ หอคอยทั้งหมดทำงานภายใต้สถานะการหมุนเวียนอย่างต่อเนื่องเพื่อตอบสนองความต้องการการแยกทางอุตสาหกรรมจำนวนมาก

ข้อดีของผลิตภัณฑ์หลัก

1. การออกแบบที่มุ่งเน้นอุตสาหกรรมที่ใช้งานหนักอย่างต่อเนื่อง ได้รับการปรับให้เหมาะสมสำหรับการดำเนินงานวงจรอุตสาหกรรมที่ไม่หยุดนิ่งในระยะยาว เสริมความแข็งแกร่งให้กับการเชื่อมต่อหน้าแปลนและประสิทธิภาพการยึดติดของซับใน ปรับการแก้ไขอย่างต่อเนื่องตลอด 24 ชั่วโมงในสายการผลิตของสวนอุตสาหกรรม

2. การก่อสร้างส่วนทาวเวอร์แบบแบ่งส่วนแบบโมดูลาร์ แบ่งออกเป็นส่วนหอคอยมาตรฐานหลายส่วน แก้ปัญหาข้อ จำกัด ในการขนส่งของตัวหอคอยที่สูงเป็นพิเศษ ผู้ใช้สามารถเพิ่มหรือลดส่วนของหอคอยได้ในภายหลังตามข้อกำหนดความแม่นยำในการแยกที่ได้รับการอัพเกรด

3. การป้องกันการกัดกร่อนเมื่อสัมผัสกับไอน้ำแบบเต็มพื้นที่ ไม่เพียงแต่ผนังด้านในของหอคอยเท่านั้น วงแหวนรองรับภายในทั้งหมด ช่องเปิดหัวฉีด และหน้าแปลนเชื่อมต่อยังใช้ซับใน PTFE แบบเต็มอีกด้วย หลีกเลี่ยงความเสียหายจากการกัดกร่อนในท้องถิ่นที่เกิดจากไอน้ำที่มีฤทธิ์กัดกร่อนอุณหภูมิสูงที่ช่องว่างของโครงสร้าง

4. ภายในทาวเวอร์ที่กำหนดค่าได้แบบยืดหยุ่น รองรับการบรรจุแบบสุ่ม การบรรจุแบบมีโครงสร้าง และตัวกระจายของเหลวแบบหลายขั้นตอน ปรับการกำหนดค่าภายในเพื่อสร้างสมดุลระหว่างประสิทธิภาพการแยกและความสามารถในการประมวลผลทางอุตสาหกรรมตามจริง

5. ความเข้ากันได้ดีสำหรับสภาวะการทำงานที่แปรผัน ประสิทธิภาพการทำงานที่มั่นคงภายใต้ความดันบรรยากาศและการแก้ไขแรงดันลบปานกลาง ปรับการแยกส่วนต่างจุดเดือดของส่วนประกอบผสมที่มีฤทธิ์กัดกร่อนหลายรายการ

6. ความเข้ากันได้ในการจับคู่ทั้งระบบ HG20536 มาตรฐานหน้าแปลนป้องกันการกัดกร่อนแบบรวมศูนย์ สามารถเชื่อมต่อกับหม้อต้มเติม เครื่องปฏิกรณ์ ถังรับ และคอนเดนเซอร์ที่มีเส้น PTFE ได้อย่างราบรื่น เพื่อวงจรเรียงกระแสทางอุตสาหกรรมที่สมบูรณ์

ตารางข้อมูลจำเพาะทางเทคนิคที่สมบูรณ์

ฟิลด์แอปพลิเคชันหลัก

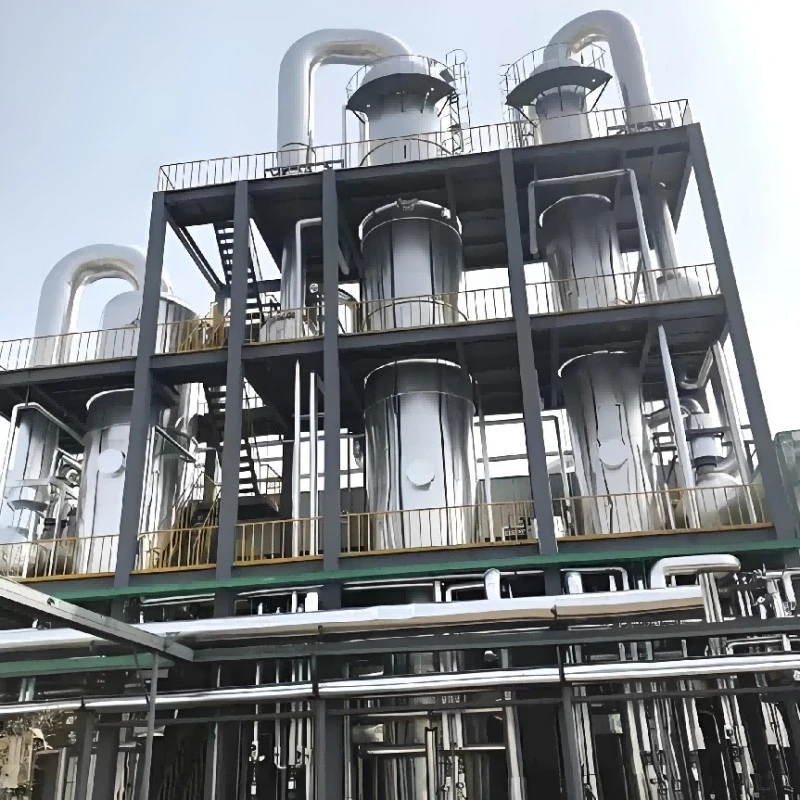

มุ่งเน้นไปที่สถานการณ์การแยกสารอย่างต่อเนื่องทางอุตสาหกรรมปริมาณมาก ซึ่งส่งมอบให้กับสวนเคมีละเอียด โรงงานฟลูออโรเคมี และโรงงานรีไซเคิลของเหลวเสียทั่วเอเชียตะวันออกเฉียงใต้ และตะวันออกกลาง:

1. การกู้คืนและการฟื้นฟูตัวทำละลายที่มีฤทธิ์กัดกร่อนของเสียอุตสาหกรรม

2. การแก้ไของค์ประกอบผสมฟลูออโรเคมีและการเก็บเศษส่วน

3. การทำให้บริสุทธิ์วัตถุดิบเคมีอย่างต่อเนื่องและการแยกส่วนประกอบ

4. โครงการด้านสิ่งแวดล้อม: การแยกสารอินทรีย์ออกจากของเหลวเสียที่มีฤทธิ์กัดกร่อน

5. การทำให้บริสุทธิ์และการรีไซเคิลตัวทำละลายเสริมพลังงานใหม่

6. การประมวลผลเศษสารเสริมที่มีฤทธิ์กัดกร่อนของปิโตรเคมี

ข้อควรระวังในการดำเนินงาน

1. ข้อจำกัดปานกลางของไอน้ำ: เฉพาะโลหะอัลคาไลหลอมเหลวและคลอรีนไตรฟลูออไรด์เท่านั้นที่จะกัดกร่อนซับ PTFE ยืนยันองค์ประกอบของไอน้ำก่อนสตาร์ท หลีกเลี่ยงการใช้งานที่ยาวนานของไอที่มีฤทธิ์กัดกร่อนผสมที่ไม่รู้จัก

2. การควบคุมอุณหภูมิ: ป้องกันการกระแทกของอุณหภูมิที่คมชัด อัตราการทำความร้อน/ความเย็นไม่ควรเกิน 12°C ต่อชั่วโมง เพื่อหลีกเลี่ยงความเครียดจากความร้อนที่นำไปสู่การแยกชั้นเฉพาะที่

3. ขีดจำกัดการทำงานของสุญญากาศ: ไม่เกิน -0.08MPa ระดับสุญญากาศสูงสุด แรงดันลบที่มากเกินไปจะเพิ่มความเสี่ยงต่อการลอกของซับใน

4. การป้องกันภายใน: ป้องกันไม่ให้เศษโลหะแข็งตกลงไปในตัวหอคอยระหว่างการติดตั้งและยกเครื่อง เศษแข็งที่แหลมคมจะทำให้พื้นผิวซับใน PTFE เป็นรอย

5. ขีดจำกัดการโหลด: อย่าวางซ้อนภายในมากเกินไป ปฏิบัติตามการออกแบบวงแหวนรองรับส่วนหอคอยอย่างเคร่งครัด ป้องกันความเสียหายจากการบีบซับ

6. ห้ามดัดแปลงในสถานที่: ห้ามเชื่อม เจาะ หรือตัดเปลือกหอคอยในสถานที่ การฟื้นฟูใดๆ จะต้องได้รับการยืนยันจากฝ่ายเทคนิค Zhuoyan

คู่มือการบำรุงรักษาตามปกติ

1. การตรวจสอบซับในเป็นระยะ: ทำการสแกนประกายไฟรั่วทั่วทั้งผนังทุกๆ 8-12 เดือน เน้นการตรวจสอบข้อต่อแปลนส่วนทาวเวอร์ ตำแหน่งหัวฉีดซึ่งมีการกำจัดสิ่งสกปรกด้วยไอน้ำซ้ำๆ

2. การทำความสะอาดภายใน: หยุดอุปกรณ์และระบายความร้อนให้สนิทก่อนเปิดท่อระบาย ใช้เครื่องมือทำความสะอาดแบบอ่อนและตัวทำละลายที่เข้ากันได้ล้างภายในหอและผนังด้านใน ห้ามใช้แปรงลวดเหล็กหรือมีดโกนแข็ง

3. การบำรุงรักษาการปิดผนึกหน้าแปลน: ตรวจสอบปะเก็น PTFE ของหน้าแปลนเชื่อมต่อแบบแบ่งส่วนทุกไตรมาส เปลี่ยนปะเก็นที่เก่าและผิดรูปทันเวลาเพื่อป้องกันไอน้ำรั่วที่ข้อต่อ

4. ยกเครื่องภายในทาวเวอร์: นำบรรจุภัณฑ์และจำหน่ายซ้ำเพื่อทำความสะอาดในระหว่างการปิดซ่อมบำรุงประจำปี ขจัดคราบโค้กและตะกอนขนาดกลางเพื่อรับประกันประสิทธิภาพการถ่ายเทมวล

5. การป้องกันเปลือกนอก: สำหรับคอลัมน์แก้ไขที่ติดตั้งกลางแจ้ง ให้ตรวจสอบสภาพสีป้องกันสนิมทุกๆ 2 ปี ซ่อมแซมสีที่หลุดลอกเพื่อปกป้องเปลือกเหล็กคาร์บอนจากการกัดกร่อนในชั้นบรรยากาศ

6. การจัดการชิ้นส่วนอะไหล่: สำรองปะเก็น PTFE ที่เข้าคู่กันและอุปกรณ์เสริมภายในที่มีการป้องกันซับใน ชิ้นส่วนอะไหล่โลหะธรรมดาไม่สามารถทดแทนส่วนประกอบที่ป้องกันการกัดกร่อนได้

คำถามที่พบบ่อย

คำถามที่ 1: คอลัมน์เรียงกระแสทางอุตสาหกรรมที่มีเส้น PTFE นี้สามารถทำงานได้ในการแก้ไขทางอุตสาหกรรมต่อเนื่องระยะยาว 24 ชั่วโมงหรือไม่

ตอบ: ใช่ หอคอยนี้ได้รับการปรับให้เหมาะสมสำหรับการดำเนินงานแบบไม่หยุดนิ่งทางอุตสาหกรรม เหมาะสำหรับโครงการแยกตัวทำละลายระดับสวนสาธารณะขนาดใหญ่

คำถามที่ 2: เราสามารถเพิ่มหรือลดส่วนหอคอยในภายหลังเพื่อปรับความแม่นยำในการแยกได้หรือไม่

ตอบ: ใช้การออกแบบแบบแบ่งส่วนแบบโมดูลาร์ ส่วนหอคอยใหม่สามารถเพิ่มหรือถอดออกได้ที่ไซต์งานเพื่อปรับความสูงของการแยกที่มีประสิทธิภาพตามการอัพเกรดกระบวนการในระยะหลัง

คำถามที่ 3: คอลัมน์เรียงกระแสใช้ได้กับการแยกไอน้ำร้อนที่มีฟลูออรีนหรือไม่

ตอบ: สามารถใช้ไอน้ำที่มีฟลูออรีนได้หลังจากอัปเกรดเป็นซับ PTFE ที่หนา 4 มม. โปรดระบุองค์ประกอบไอน้ำสำหรับการประเมินทางเทคนิคของเราล่วงหน้า

คำถามที่ 4: สิ่งที่เราจะต้องใส่ใจระหว่างการติดตั้งส่วนหอคอยแบบแบ่งส่วนในสถานที่?

ตอบ: ปกป้องพื้นผิวซับ PTFE ของหน้าแปลนอย่างเคร่งครัดตั้งแต่เริ่มต้น ใช้ปะเก็น PTFE ที่เข้าคู่กัน ปฏิบัติตามข้อกำหนดแรงบิดในการขันโบลต์ที่ระบุ

คำถามที่ 5: คุณสามารถจัดหาอุปกรณ์จับคู่ที่สมบูรณ์ รวมถึงหม้อต้มซ้ำ เครื่องปฏิกรณ์แบบมีเส้น และถังรับได้หรือไม่

ตอบ: มาตรฐานหน้าแปลนป้องกันการกัดกร่อนแบบครบวงจร รองรับการจัดซื้อแบบครบวงจรสำหรับชุดสายการผลิตการแก้ไขทางอุตสาหกรรมเต็มรูปแบบ

Q6: ขอบเขตการรับประกันอย่างเป็นทางการสำหรับคอลัมน์การแก้ไขทางอุตสาหกรรมคืออะไร?

A: รับประกันโครงสร้างเปลือกเหล็กคาร์บอน 10 ปี; ซับใน PTFE รับประกัน 5 ปี (ไม่รวมรอยขีดข่วนเทียม การกระแทก และความเสียหายจากการทำงานผิดพลาด) อุปกรณ์เสริมภายในทาวเวอร์รับประกัน 2 ปี
