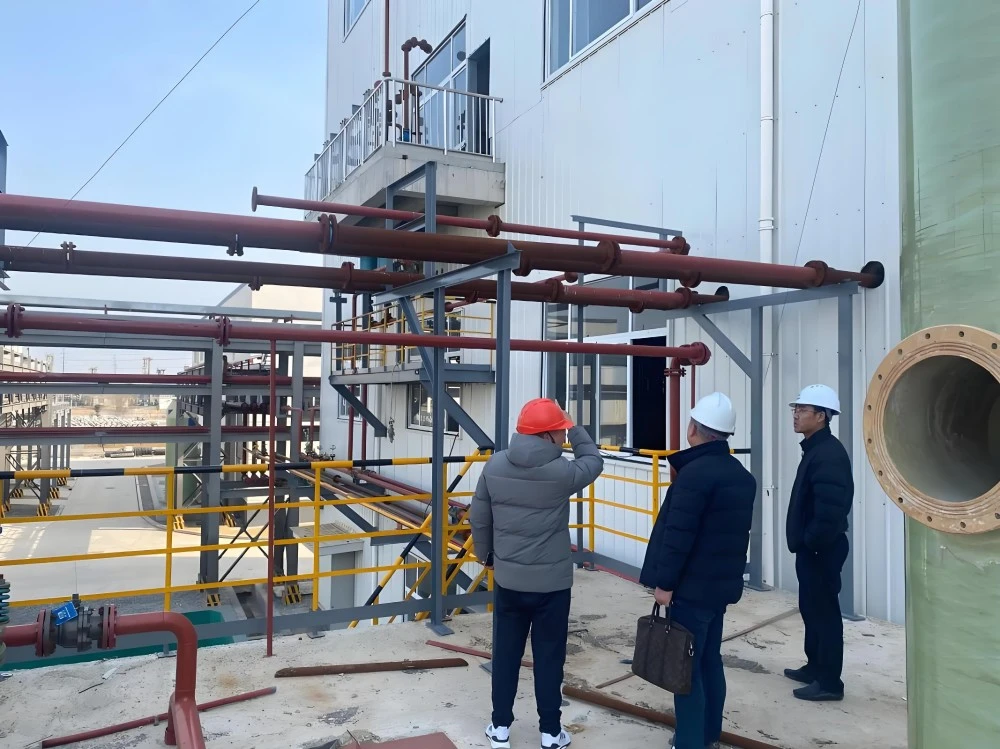

ท่อส่งสารเคมีอุตสาหกรรมที่มีเส้น PTFE

ท่อขนส่งสารเคมีอุตสาหกรรมเรียงราย PTFE นำเสนอโดยโรงงาน Zhuoyan จากประเทศจีนเป็นระบบท่อคอมโพสิตประกอบด้วยเปลือกนอกเหล็กคาร์บอนและซับใน PTFE (polytetrafluoroethylene) ชั้นนอกที่เป็นเหล็กให้ความแข็งแรงทางกลและความสามารถในการรับแรงกด ในขณะที่ซับ PTFE ให้ความต้านทานต่อสารเคมีที่มีฤทธิ์กัดกร่อน การผสมผสานนี้ทำให้ไปป์ไลน์เหมาะสำหรับการขนส่งตัวกลางที่มีฤทธิ์กัดกร่อนในสภาพแวดล้อมการประมวลผลทางเคมี ยา และอุตสาหกรรม

ท่อส่งสารเคมีอุตสาหกรรมที่มีเส้น PTFE คืออะไร?

ท่อขนส่งสารเคมีอุตสาหกรรมที่มีเส้น PTFE เป็นท่อเหล็กคาร์บอนที่เคลือบภายในด้วยชั้นพลาสติก PTFE ไลเนอร์ PTFE ทำหน้าที่เป็นตัวกั้นระหว่างของเหลวที่ลำเลียงกับผนังท่อเหล็ก ป้องกันการกัดกร่อนของโครงสร้างเหล็ก ไลเนอร์ถูกผลิตขึ้นผ่านกระบวนการต่างๆ เช่น การอัดขึ้นรูป การอัดขึ้นรูป หรือการบุแผ่น จากนั้นจึงสอดและยึดไว้ภายในท่อเหล็ก ผลลัพธ์ที่ได้จะรวมคุณสมบัติทางกลของเหล็กเข้ากับความทนทานต่อสารเคมีของ PTFE

ข้อกำหนดทางเทคนิค

หลักการทำงาน

แผ่นซับ PTFE จะแยกสื่อที่มีฤทธิ์กัดกร่อนที่ลำเลียงออกจากผนังท่อเหล็กคาร์บอน โครงสร้างคาร์บอนเปอร์ฟลูออริเนตของไลเนอร์สร้างพื้นผิวที่ไม่ทำปฏิกิริยากับสารเคมีส่วนใหญ่ ป้องกันไม่ให้ตัวกลางสัมผัสและกัดกร่อนพื้นผิวเหล็ก โครงเหล็กด้านนอกรองรับซับและทนทานต่อแรงกดของระบบ ในขณะที่ซับ PTFE คงคุณสมบัติไว้ตลอดช่วงอุณหภูมิการทำงาน รูระบายอากาศถูกรวมเข้ากับโครงเหล็กเพื่อให้ก๊าซที่ซึมผ่านออกมาได้ ป้องกันการยุบตัวของไลเนอร์ และบ่งบอกถึงความสมบูรณ์ของไลเนอร์ตั้งแต่เนิ่นๆ

คุณสมบัติ

ความเฉื่อยทางเคมี: ท่อส่งสารเคมีอุตสาหกรรมที่มีเส้น PTFE ทนทานต่อกรด ด่าง ตัวทำละลายอินทรีย์ และตัวกลางสารเคมีส่วนใหญ่ ยกเว้นโลหะอัลคาไลหลอมเหลว ธาตุฟลูออรีน และไฮโดรคาร์บอนอะโรมาติกบางชนิดที่อุณหภูมิสูง

ช่วงอุณหภูมิกว้าง: ไลเนอร์รักษาประสิทธิภาพการทำงานที่มั่นคงตั้งแต่ -40°C ถึง +230°C โดยไม่เปราะที่อุณหภูมิต่ำหรือหลอมละลายที่อุณหภูมิสูง

พื้นผิวแรงเสียดทานต่ำ: ซับใน PTFE มีค่าสัมประสิทธิ์แรงเสียดทานต่ำ ลดความต้านทานการไหล และป้องกันการยึดเกาะของวัสดุ

คุณสมบัติไม่ติด: พื้นผิวของไลเนอร์มีแรงตึงผิวต่ำ จึงลดความเสี่ยงของการอุดตันระหว่างการทำงาน

รูระบายอากาศ: โครงเหล็กมีรูระบายอากาศเพื่อให้ก๊าซซึมผ่านได้ และแจ้งเตือนล่วงหน้าถึงความล้มเหลวของไลเนอร์

แอพพลิเคชั่น Aeras

· โรงงานแปรรูปสารเคมีที่ต้องจัดการกรด ด่าง และตัวทำละลายที่มีฤทธิ์กัดกร่อน

· การผลิตยาที่ต้องการการถ่ายโอนของไหลที่มีความบริสุทธิ์สูง

· อุตสาหกรรมเซมิคอนดักเตอร์สำหรับระบบจำหน่ายสารเคมี

· การผลิตสารเคมีชั้นดีด้วยตัวกลางที่มีฤทธิ์รุนแรง

· อุตสาหกรรมเคมีถ่านหินสำหรับการขนส่งสารละลายที่มีฤทธิ์กัดกร่อนและก๊าซ

· โรงไฟฟ้าที่จัดการระบบบำบัดสารเคมี

· สิ่งอำนวยความสะดวกบำบัดน้ำเสียจัดการน้ำทิ้งที่มีฤทธิ์กัดกร่อน

จะรักษามันได้อย่างไร?

การจัดเก็บและการจัดการ: ท่อขนส่งสารเคมีอุตสาหกรรมที่มีเส้น PTFE ควรเก็บไว้ในที่ร่มในที่เย็นและแห้ง แผงปิดท้ายจะต้องอยู่กับที่จนกว่าจะติดตั้งเพื่อป้องกันแฟลร์จากความเสียหาย ในระหว่างการขนส่ง หลีกเลี่ยงการวางวัตถุไว้ในรูหรือทำให้ท่อหล่น เนื่องจากไลเนอร์ค่อนข้างอ่อนและอาจเสียหายได้จากการกระแทก

ข้อควรระวังในการติดตั้ง: ห้ามทำการเชื่อม การประสาน การบัดกรี หรือการตัดด้วยไฟบนผลิตภัณฑ์ที่มีเส้น เนื่องจากกระบวนการเหล่านี้อาจทำให้ไลเนอร์เสียหายและก่อให้เกิดก๊าซพิษได้ เมื่อเชื่อมต่อรายการบุ PTFE เข้าด้วยกัน โดยปกติแล้วไม่จำเป็นต้องใช้ปะเก็น เมื่อเชื่อมต่อกับวัสดุที่แตกต่างกัน (แก้ว เซรามิก ฯลฯ) ให้ใช้ปะเก็นเปลือกหุ้ม PTFE หรืออุปกรณ์ที่คล้ายกัน

การตรวจสอบรูระบายอากาศ: ตรวจสอบรูระบายอากาศอย่างสม่ำเสมอเพื่อดูว่ามีรอยรั่วหรือไม่ หากผลิตภัณฑ์รั่วไหลออกจากรูระบายอากาศ ให้นำผลิตภัณฑ์ออกจากการบริการทันที อย่าปิดกั้นรูระบายอากาศด้วยสีหรือสารอื่นๆ

แรงบิดของโบลต์: ใช้ประแจปอนด์เพื่อขันโบลท์ให้แน่นเป็นแนวทแยงที่อุณหภูมิแวดล้อม บิดสลักเกลียวทั้งหมดอีกครั้งอย่างน้อย 24 ชั่วโมงหลังจากการทดสอบการใช้งานหรือหลังจากรอบกระบวนการเริ่มต้นทั้งหมด จากนั้นตรวจสอบอีกครั้งทุกปี

คำถามที่พบบ่อย

คำถามที่ 1: ท่อเรียงราย PTFE สามารถสื่ออะไรได้บ้าง?
A1:ท่อเรียงราย PTFE เหมาะสำหรับการขนส่งกรด ด่าง ตัวทำละลายอินทรีย์ และสารเคมีที่มีฤทธิ์กัดกร่อนส่วนใหญ่ ไม่แนะนำให้ใช้กับโลหะอัลคาไลหลอมเหลว ธาตุฟลูออรีน หรืออะโรมาติกไฮโดรคาร์บอนบางชนิดที่อุณหภูมิสูงขึ้น

Q2: อุณหภูมิในการทำงานคือเท่าไร?
A2:ท่อเรียงราย PTFE มาตรฐานทำงานในช่วง -40°C ถึง +230°C

คำถามที่ 3: จำเป็นต้องใช้ปะเก็นเมื่อเชื่อมต่อท่อที่มีเส้น PTFE หรือไม่
A3:โดยปกติแล้วไม่จำเป็นต้องใช้ปะเก็นเมื่อเชื่อมต่อรายการบุ PTFE กับผลิตภัณฑ์ที่คล้ายกัน เมื่อเชื่อมต่อกับวัสดุที่ไม่เหมือนกัน แนะนำให้ใช้ปะเก็นห่อหุ้ม PTFE หรืออุปกรณ์ที่คล้ายกัน

Q4: รูระบายอากาศมีไว้ทำอะไร?
A4:รูระบายอากาศช่วยให้ก๊าซที่ซึมผ่านออกมาระหว่างไลเนอร์และเปลือกเหล็ก ป้องกันไม่ให้ไลเนอร์ยุบตัว นอกจากนี้ยังเป็นข้อบ่งชี้เบื้องต้นถึงความล้มเหลวของไลเนอร์หากมีการรั่วซึมเกิดขึ้น

คำถามที่ 5: ท่อเรียงราย PTFE สามารถเชื่อมหรือดัดแปลงนอกสถานที่ได้หรือไม่
A5:ไม่ได้ การเชื่อม การบัดกรี การบัดกรี หรือการตัดด้วยไฟจะต้องไม่ดำเนินการกับผลิตภัณฑ์ที่มีการบุผิว เนื่องจากกระบวนการเหล่านี้อาจทำให้ไลเนอร์เสียหายและอาจก่อให้เกิดก๊าซพิษได้
