PTFE Lined Industrial Chemical Pipeline

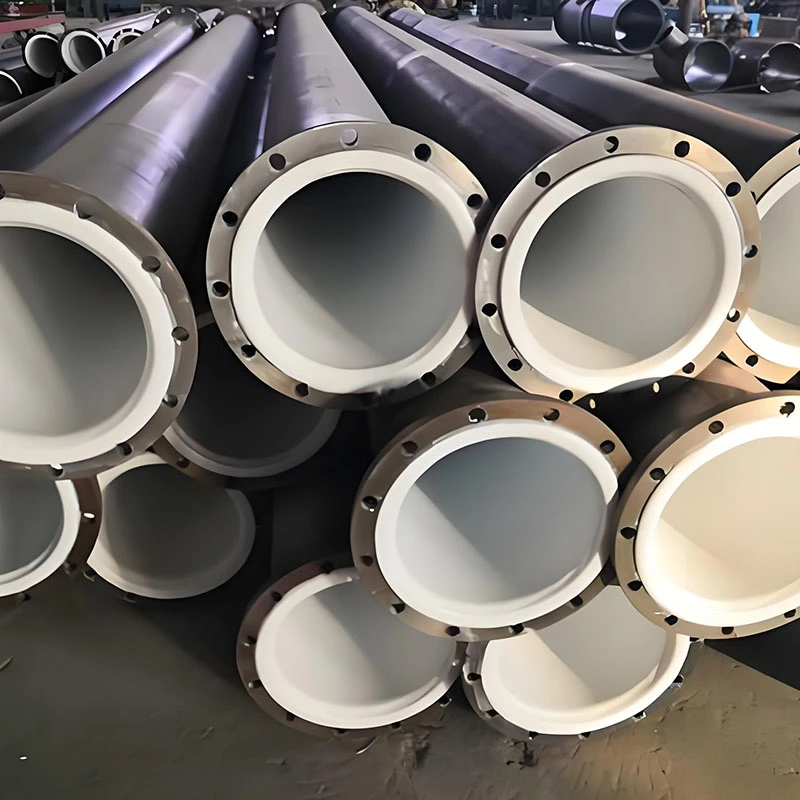

ท่อส่งสารเคมีอุตสาหกรรมที่มีเส้น Zhuoyan PTFE เป็นระบบท่อคอมโพสิตที่ออกแบบมาเพื่อการขนส่งสารเคมีที่มีฤทธิ์กัดกร่อนสูงอย่างปลอดภัยและมีประสิทธิภาพ ท่อประกอบด้วยเปลือกนอกที่เป็นเหล็กกล้าคาร์บอนซึ่งให้ความแข็งแรงของโครงสร้างและความต้านทานต่อแรงกด และซับใน PTFE ที่ให้ความต้านทานการกัดกร่อน

ด้วยประสบการณ์กว่าสิบปีในด้านวัสดุบุผิวที่ทนต่อการกัดกร่อนในอุตสาหกรรม Zhuoyan ได้พัฒนากระบวนการผลิตขั้นสูงเพื่อให้มั่นใจในความสมบูรณ์และอายุการใช้งานของท่อที่มีเส้น PTFE ผลิตภัณฑ์นี้ได้รับการออกแบบมาเพื่อตอบสนองความต้องการของอุตสาหกรรมต่างๆ เช่น สารเคมีชั้นดี ปิโตรเคมี ยา ยาฆ่าแมลง เซมิคอนดักเตอร์ และการปกป้องสิ่งแวดล้อม ผลิตภัณฑ์มีจำหน่ายในเส้นผ่านศูนย์กลางและความยาวระบุต่างๆ และสามารถปรับแต่งให้เหมาะกับสภาพการทำงานเฉพาะและข้อกำหนดในการติดตั้ง

ท่อ PTFE Lined คืออะไร?

ท่อที่มีเส้น PTFE เป็นท่อที่ทนต่อการกัดกร่อน โดยมีพื้นผิวด้านในหุ้มด้วยชั้นของโพลีเตตราฟลูออโรเอทิลีน (PTFE) PTFE หรือที่มักเรียกกันว่า "ราชาแห่งพลาสติก" เป็นฟลูออโรโพลีเมอร์ประสิทธิภาพสูงซึ่งมีชื่อเสียงในด้านความเฉื่อยทางเคมีที่ยอดเยี่ยม ช่วงอุณหภูมิการทำงานที่กว้าง และคุณสมบัติไม่เกาะติด

เยื่อบุด้านในทำหน้าที่เป็นตัวกั้นระหว่างตัวกลางที่ขนส่งและผนังท่อโลหะ ป้องกันไม่ให้สารเคมีกัดกร่อนพื้นผิวเหล็ก การออกแบบนี้มีความสำคัญอย่างยิ่งเมื่อต้องจัดการกับตัวกลางที่มีฤทธิ์กัดกร่อนสูง เช่น กรดเข้มข้น (กรดซัลฟิวริก กรดไฮโดรคลอริก กรดไนตริก น้ำกัดกรด) ด่างแก่ ฮาโลเจน (คลอรีน ฟลูออรีน โบรมีน ไอโอดีน) และตัวทำละลายอินทรีย์หลายชนิด ซับใน PTFE ช่วยปกป้องท่อโลหะจากการกัดกร่อน จึงช่วยยืดอายุการใช้งานของระบบท่อ ลดต้นทุนการบำรุงรักษา และมั่นใจในความปลอดภัยและความบริสุทธิ์ของของเหลวในกระบวนการ ท่อเรียงราย PTFE ของ Zhuoyan ผลิตขึ้นโดยใช้เรซิน PTFE คุณภาพสูงและเทคโนโลยีซับขั้นสูง ให้ประสิทธิภาพที่เชื่อถือได้แม้ในสภาพแวดล้อมที่ต้องการความต้านทานการกัดกร่อน

คุณสมบัติหลักและข้อดี

1. ทนทานต่อสารเคมีที่เหนือกว่า: วัสดุบุผิว PTFE มีความต้านทานที่ดีเยี่ยมต่อสารกัดกร่อนหลายชนิด รวมถึงกรดแก่ ด่างแก่ ตัวทำละลายอินทรีย์ ฮาโลเจน และออกซิไดเซอร์ ช่วยให้มั่นใจได้ถึงการทำงานที่เชื่อถือได้แม้ในขณะที่จัดการกับสารเคมีที่มีฤทธิ์กัดกร่อนสูง ซึ่งช่วยลดความเสี่ยงที่ท่อจะล้มเหลวเนื่องจากการกัดกร่อน

2. ช่วงอุณหภูมิการทำงานกว้าง:ท่อเคมีอุตสาหกรรมที่มีเส้น Zhuoyan PTFE สามารถทำงานได้อย่างน่าเชื่อถือในช่วงอุณหภูมิที่กว้าง ความเสถียรทางความร้อนที่หลากหลายทำให้ท่อเหมาะสำหรับสภาพการทำงานที่เกี่ยวข้องกับความผันผวนของอุณหภูมิที่รุนแรง

3. ความสามารถในการซึมผ่านสูง: ซับใน PTFE ที่มีความหนาแน่นและเป็นผลึกสูงแสดงความสามารถในการซึมผ่านของก๊าซและของเหลว เช่น คลอรีน ออกซิเจน ไอน้ำ และกรดไฮโดรคลอริกได้ดีเยี่ยม ความสามารถในการซึมผ่านนี้มีความสำคัญอย่างยิ่งในการป้องกันไม่ให้สื่อที่มีฤทธิ์กัดกร่อนเจาะทะลุซับในและกัดกร่อนพื้นผิวเหล็ก

4. แรงเสียดทานต่ำและพื้นผิวไม่ติด:PTFE มีค่าสัมประสิทธิ์แรงเสียดทานต่ำที่สุดในบรรดาวัสดุที่เป็นของแข็ง พื้นผิวที่ไม่ติดและทำความสะอาดตัวเองได้ป้องกันการสะสมของคราบสกปรก ลดความต้านทานการไหล และลดความเสี่ยงของการอุดตัน คุณสมบัตินี้เป็นประโยชน์อย่างยิ่งสำหรับกระบวนการที่จำเป็นต้องมีความบริสุทธิ์ของผลิตภัณฑ์ หรือเมื่อจัดการกับตัวกลางที่มีแนวโน้มที่จะเกิดปฏิกิริยาโพลีเมอร์หรือการสะสมตัว

หลักการทำงานและกระบวนการผลิต

หลักการทำงานของท่อเรียงราย PTFE ขึ้นอยู่กับการผสมผสานการทำงานร่วมกันของคุณสมบัติทางกลของเปลือกเหล็กและความต้านทานต่อสารเคมีของเยื่อบุ PTFE ท่อเหล็กให้ความสมบูรณ์ของโครงสร้างเพื่อรองรับแรงกดและแรงทางกล ในขณะที่ซับ PTFE ทำหน้าที่เป็นตัวกั้นทางเคมีที่ป้องกันการสัมผัสระหว่างของไหลที่มีฤทธิ์กัดกร่อนและพื้นผิวโลหะ

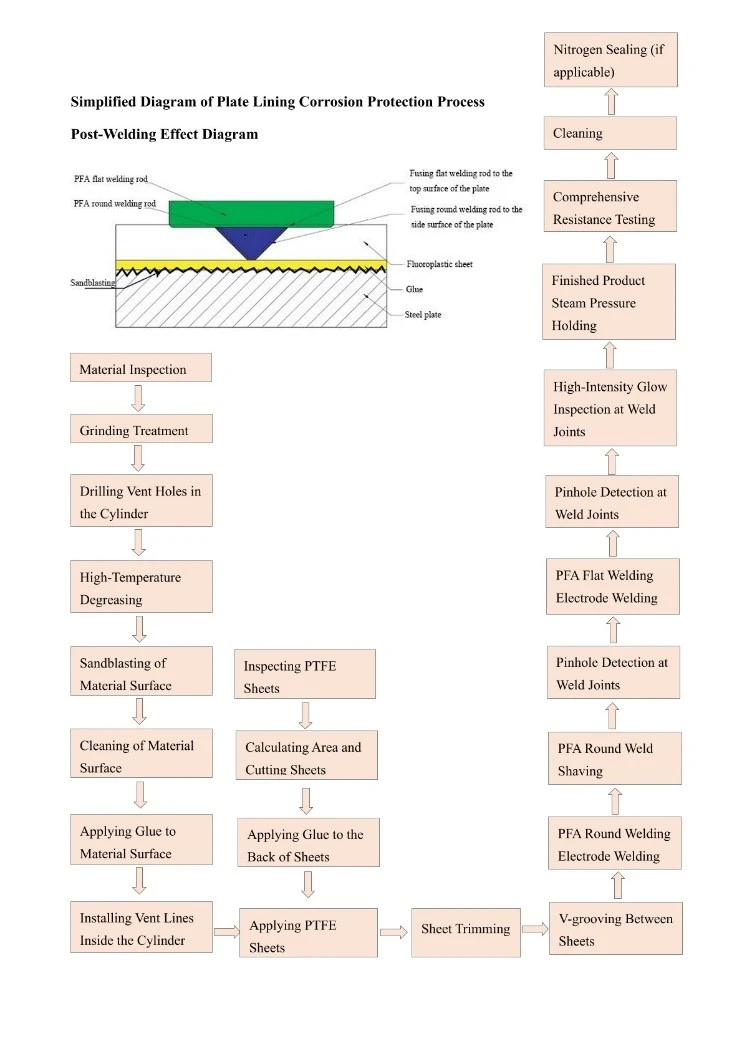

การผลิตท่อเรียงราย PTFE คุณภาพสูงเกี่ยวข้องกับขั้นตอนต่างๆ ที่แม่นยำและควบคุมได้ เพื่อให้มั่นใจในความสมบูรณ์และประสิทธิภาพของผลิตภัณฑ์ขั้นสุดท้าย กระบวนการนี้ประกอบด้วย:

1. การตรวจสอบวัสดุ:วัตถุดิบ รวมถึงท่อเหล็กและเรซิน PTFE ได้รับการตรวจสอบคุณภาพและการปฏิบัติตามข้อกำหนด

2. การเตรียมพื้นผิว:พื้นผิวด้านในของท่อเหล็กถูกเตรียมโดยกระบวนการต่างๆ เช่น การบด การขจัดคราบไขมันที่อุณหภูมิสูง และการพ่นทราย เพื่อให้ได้พื้นผิวที่สะอาดและหยาบกร้านซึ่งส่งเสริมการยึดเกาะ

3. การใช้งานสีรองพื้น/กาว:ไพรเมอร์หรือกาวชนิดพิเศษถูกทาลงบนพื้นผิวเหล็กที่เตรียมไว้เพื่อเพิ่มความแข็งแรงการยึดเกาะระหว่างเหล็กและซับใน PTFE

4. การติดตั้งซับ:ซับ PTFE ถูกแทรกเข้าไปในท่อเหล็ก ซึ่งสามารถทำได้ด้วยวิธีการต่างๆ เช่น การดึงไลเนอร์ที่มีขนาดใหญ่กว่าเล็กน้อยผ่านแม่พิมพ์ลดขนาด และปล่อยให้ขยายไปตามผนังเหล็ก หรือโดยการใช้กระบวนการ Swaging โดยที่ท่อเหล็กถูกลดขนาดลงโดยอัตโนมัติรอบๆ ไลเนอร์ สำหรับท่อที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ กระบวนการบุแผ่นเกี่ยวข้องกับการทากาวกับทั้งพื้นผิวเหล็กและแผ่น PTFE จากนั้นจึงติดเข้าด้วยกันอย่างระมัดระวังด้วยเทคนิคพิเศษ

5. การเผาผนึก/ฟิวชั่น:ท่อที่ประกอบแล้วจะถูกให้ความร้อนในเตาอบที่มีการควบคุมอุณหภูมิจนถึงโปรไฟล์อุณหภูมิที่กำหนดเพื่อหลอมละลาย PTFE บ่มกาว และบรรเทาความเค้นที่ตกค้างในซับใน ขั้นตอนนี้ยังช่วยให้แน่ใจว่า PTFE สอดคล้องกับผนังเหล็กอย่างแน่นหนา

การควบคุมและการทดสอบคุณภาพ:

ท่อที่เสร็จแล้วผ่านการทดสอบอย่างเข้มงวด รวมถึงการตรวจสอบด้วยสายตา การวัดความหนา การทดสอบประกายไฟทางไฟฟ้าสำหรับการตรวจจับรูเข็ม และการทดสอบการยึดเกาะเพื่อให้มั่นใจในคุณภาพและความสมบูรณ์ของไลเนอร์

ข้อมูลจำเพาะและรุ่น

Zhuoyan นำเสนอท่อเรียงราย PTFE ในขนาดและการกำหนดค่ามาตรฐานที่หลากหลาย ต่อไปนี้เป็นข้อกำหนดทั่วไป ขนาดที่กำหนดเองตามคำขอ

พื้นที่ใช้งาน

ท่อเรียงราย PTFE Zhuoyan ถูกนำมาใช้อย่างกว้างขวางในอุตสาหกรรมที่ความต้านทานการกัดกร่อน ความบริสุทธิ์ และความน่าเชื่อถือเป็นสิ่งสำคัญยิ่ง การใช้งานทั่วไปได้แก่:

อุตสาหกรรมเคมีภัณฑ์ขั้นสูง: การขนส่งสารตัวกลาง กรด และตัวทำละลายที่มีฤทธิ์กัดกร่อน

อุตสาหกรรมปิโตรเคมี: การจัดการสื่อเชิงรุกในกระบวนการกลั่นและปิโตรเคมี

อุตสาหกรรมยา: การถ่ายโอนสารเคมีที่มีความบริสุทธิ์สูงและส่วนผสมทางเภสัชกรรม (API) ซึ่งความบริสุทธิ์ของผลิตภัณฑ์เป็นสิ่งสำคัญ

อุตสาหกรรมสารกำจัดศัตรูพืช: การขนส่งวัตถุดิบที่มีฤทธิ์กัดกร่อนและผลิตภัณฑ์สำเร็จรูป

อุตสาหกรรมเซมิคอนดักเตอร์: การขนส่งสารเคมีและของเสียที่มีความบริสุทธิ์สูงและมีฤทธิ์กัดกร่อน

การคุ้มครองสิ่งแวดล้อม: การจัดการกรดของเสียที่มีฤทธิ์กัดกร่อน ด่าง และน้ำเสียอุตสาหกรรม

อุตสาหกรรมคลอร์อัลคาไล: การขนส่งคลอรีน โซดาไฟ และสารที่มีฤทธิ์กัดกร่อนสูงอื่นๆ

อุตสาหกรรมไฟฟ้า: ระบบกำจัดซัลเฟอร์ไดออกไซด์ (FGD) และการจัดการสารเคมีที่มีฤทธิ์กัดกร่อนในโรงไฟฟ้า

ข้อควรระวังในการใช้งาน

เพื่อให้มั่นใจถึงประสิทธิภาพสูงสุดและอายุการใช้งานที่ยาวนานของท่อเรียงราย Zhuoyan PTFE ควรปฏิบัติตามข้อควรระวังต่อไปนี้:

1. ขีดจำกัดอุณหภูมิ:หลีกเลี่ยงการใช้งานท่ออย่างต่อเนื่องที่หรือสูงกว่าระดับอุณหภูมิสูงสุดของซับใน PTFE (เช่น เกิน 160°C สำหรับเกรดมาตรฐาน) เนื่องจากอาจทำให้อ่อนตัว เสียรูป และอายุการใช้งานลดลง

2. การจัดการแรงดัน: ตรวจสอบให้แน่ใจว่าแรงดันใช้งานไม่เกินที่ระบุไว้การให้คะแนน ควรหลีกเลี่ยงแรงดันไฟกระชากอย่างรวดเร็วเพื่อป้องกันความเครียดทางกลบนซับในและหน้าแปลน

3. ความเข้ากันได้ทางเคมี:แม้ว่า PTFE จะทนทานต่อสารเคมีส่วนใหญ่ แต่ก็มีความไวต่อการถูกโจมตีโดยโลหะอัลคาไลหลอมเหลวและธาตุฟลูออรีนที่อุณหภูมิสูง ยืนยันความเข้ากันได้ทางเคมีกับ Zhuoyan สำหรับสื่อที่ผิดปกติหรือรุนแรง

4. การติดตั้ง:ควรขันหน้าแปลนให้แน่นสม่ำเสมอและให้แรงบิดที่ถูกต้องเพื่อหลีกเลี่ยงไม่ให้หน้าแปลนเกิดความเครียดมากเกินไปและทำให้เกิดการรั่วไหล ควรรองรับท่ออย่างเหมาะสมเพื่อป้องกันการหย่อนคล้อยหรือการสั่นสะเทือน

5. การจัดการ:PTFE มีความต้านทานการคืบค่อนข้างต่ำ หลีกเลี่ยงการรับน้ำหนักที่จุดเฉพาะจุดหรือการกระแทกแบบมีคมซึ่งอาจทำให้เยื่อบุเสียรูปอย่างถาวร

6. การตรวจสอบ:ตรวจสอบท่ออย่างสม่ำเสมอ โดยเฉพาะอย่างยิ่งการเชื่อมต่อหน้าแปลนและพื้นที่ที่สัมผัสกับอุณหภูมิหรือรอบความดันสูง เพื่อหาสัญญาณของการรั่วซึมหรือการเสื่อมสภาพของปะเก็นหน้าแปลน

7. การว่าจ้างล่วงหน้า:ตรวจสอบให้แน่ใจว่าระบบท่อสะอาดและปราศจากเศษขยะก่อนสตาร์ทเครื่อง เพื่อป้องกันความเสียหายต่อซับ PTFE

คำถามที่พบบ่อย

Q1: อุณหภูมิในการทำงานสูงสุดสำหรับท่อเรียงราย Zhuoyan PTFE คืออะไร?
A1: ท่อเรียงราย PTFE มาตรฐานสามารถทำงานได้อย่างต่อเนื่องจนถึงประมาณ 160°C สำหรับการใช้งานที่ต้องการอุณหภูมิที่สูงขึ้น Zhuoyan นำเสนอโซลูชั่นเชิงวิศวกรรมและสามารถแนะนำวัสดุทางเลือก เช่น PFA

คำถามที่ 2: ซับใน PTFE ต้านทานการซึมผ่านได้อย่างไร
A2: Zhuoyan ใช้ PTFE ความหนาแน่นสูงและกระบวนการซับที่แม่นยำเพื่อสร้างซับที่หนาและหนาแน่น โครงสร้างนี้มีสิ่งกีดขวางสูงต่อการซึมผ่านของก๊าซและของเหลว ปกป้องเปลือกเหล็กจากการกัดกร่อน

Q3: มีความยาวและเส้นผ่านศูนย์กลางเท่าใด?
A3: เส้นผ่านศูนย์กลางที่ระบุมาตรฐานมีตั้งแต่ DN25 ถึง DN600 (1" ถึง 24") โดยมีความยาวสูงสุด 6000 มม. ขึ้นอยู่กับเส้นผ่านศูนย์กลาง ขนาดและความยาวที่กำหนดเองสามารถผลิตได้เพื่อตอบสนองความต้องการเฉพาะของโครงการ

คำถามที่ 4: ฉันจะได้รับใบเสนอราคาที่กำหนดเองสำหรับแอปพลิเคชันเฉพาะของฉันได้อย่างไร
A4: โปรดติดต่อ Zhuoyan โดยตรงเพื่อแจ้งเงื่อนไขกระบวนการของคุณ เช่น องค์ประกอบของสื่อ อุณหภูมิ ความดัน และขนาดท่อที่ต้องการ ทีมงานด้านเทคนิคของเราจะมอบโซลูชันที่ปรับให้เหมาะสมและเสนอราคาตามความต้องการเฉพาะของคุณ
