สารสื่อกระบวนการที่มีฤทธิ์กัดกร่อน สภาพการทำงานที่เรียกร้อง และข้อกำหนดที่เข้มงวดสำหรับความสะอาดพื้นผิวสามารถทำให้การเลือกวัสดุอุปกรณ์เป็นงานวิศวกรรมที่ซับซ้อนได้ การเคลือบเพอร์ฟลูออโรอัลคอกซีอัลเคน (PFA) มอบสิ่งกีดขวางฟลูออโรโพลีเมอร์เหนือซับสเตรตโลหะ ซึ่งช่วยปกป้องพื้นผิวด้านล่างจากสารเคมีที่เข้ากันได้ ความเหมาะสมของภาชนะเคลือบขึ้นอยู่กับมากกว่าความทนทานต่อสารเคมีเพียงอย่างเดียว: ความสมบูรณ์ของการเคลือบ อุณหภูมิ ความดัน รูปทรงของอุปกรณ์ และกระบวนการที่ต้องการ ล้วนต้องได้รับการประเมินร่วมกัน
คู่มือนี้จะอธิบายวิธีการใช้ภาชนะเคลือบ PFA ในการจัดเก็บ การรวบรวมวัสดุ การผสม และการแยกสาร โดยจะตรวจสอบคุณลักษณะการเคลือบ การกำหนดค่าอุปกรณ์ ความเข้ากันได้ทางเคมี วิธีการตรวจสอบ ขีดจำกัดการทำงาน วิธีปฏิบัติในการทำความสะอาด และข้อกำหนดข้อกำหนดทางเทคนิค เป้าหมายคือการช่วยให้วิศวกรกระบวนการกำหนดข้อมูลที่จำเป็นในการประเมินการกำหนดค่าที่เหมาะสมก่อนที่การออกแบบและการผลิตอุปกรณ์จะเสร็จสิ้น
สารบัญ
เลือกส่วนด้านล่างเพื่อสำรวจการเลือกวัสดุ การออกแบบภาชนะ การตรวจสอบ และข้อควรพิจารณาเฉพาะการใช้งาน
- ทำความเข้าใจเกี่ยวกับเทคโนโลยีการเคลือบ PFA
- ลักษณะการเคลือบที่สำคัญ
- การกำหนดค่าอุปกรณ์หลักสี่แบบ
- ความเข้ากันได้ทางเคมีและสื่อกระบวนการ
- อุณหภูมิ ความดัน และสภาวะสุญญากาศ
- เรขาคณิตที่ซับซ้อนและการครอบคลุมการเคลือบ
- การตรวจสอบและการตรวจสอบคุณภาพ
- การใช้งานทางอุตสาหกรรม
- การทำความสะอาด การบำรุงรักษา และการปฏิบัติงาน
- อุปกรณ์เคลือบและอุปกรณ์ปูแผ่น
- การเตรียมข้อกำหนดทางเทคนิค
- ข้อผิดพลาดในการเลือกทั่วไป
- การตรวจสอบการกำหนดค่าและการออกแบบที่กำหนดเอง
- คำถามที่พบบ่อย
- ข้อควรพิจารณาทางวิศวกรรมขั้นสุดท้าย

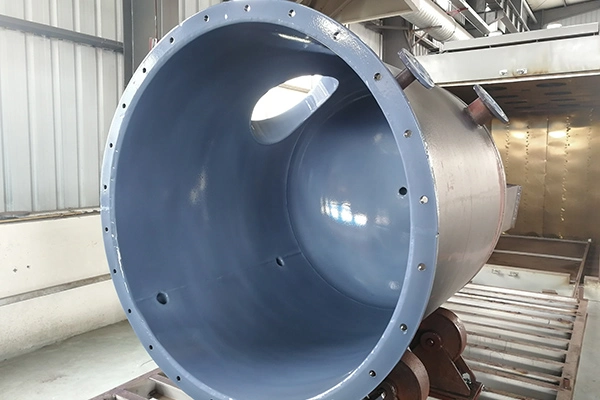

1. ทำความเข้าใจเทคโนโลยีการเคลือบ PFA
อุปกรณ์แปรรูปทางเคมีมักจะจัดการกับกรด ด่าง ตัวทำละลาย ตัวกลาง และสารผสมที่สามารถโจมตีพื้นผิวโลหะที่สัมผัสได้ การเลือกวัสดุที่เหมาะสมจึงเป็นสิ่งสำคัญเมื่อกระบวนการต้องการการบรรจุที่เชื่อถือได้ การสัมผัสกับวัสดุที่มีการควบคุม และประสิทธิภาพของอุปกรณ์ที่สม่ำเสมอ ในการใช้งานหลายประเภท วัสดุที่ใช้สำหรับโครงสร้างของถังและวัสดุที่สัมผัสกับกระบวนการนั้นมีวัตถุประสงค์ทางวิศวกรรมที่แตกต่างกัน
อุปกรณ์เคลือบ PFAใช้การเคลือบ PFA ที่พื้นผิวโลหะภายในเพื่อเป็นเกราะป้องกันการกัดกร่อนสำหรับตัวกลางกระบวนการที่เข้ากันได้ พื้นผิวโลหะให้การสนับสนุนโครงสร้าง ในขณะที่การเคลือบโพลีเมอร์จะสร้างพื้นผิวสัมผัสที่ต้องการ การจัดเรียงนี้สามารถพิจารณาได้สำหรับภาชนะกระบวนการและโครงสร้างภายในที่จำเป็นต้องมีพื้นผิวฟลูออโรโพลีเมอร์ในการป้องกัน
PFA ย่อมาจาก perfluoroalkoxy alkane ซึ่งเป็นฟลูออโรโพลีเมอร์ที่ขึ้นชื่อในด้านความทนทานต่อสารเคมีในวงกว้างและมีคุณสมบัติทางความร้อน คุณสมบัติทำให้มีประโยชน์ในสภาพแวดล้อมการประมวลผลทางเคมีที่เลือก รวมถึงการใช้งานที่ความสะอาดของพื้นผิวและการสัมผัสโดยตรงที่ลดลงระหว่างตัวกลางในกระบวนการและซับสเตรตมีความสำคัญ
เกราะป้องกันทำงานอย่างไร
การเคลือบจะแยกสื่อกระบวนการออกจากโลหะที่อยู่ด้านล่างเมื่อมีการเคลือบอย่างต่อเนื่อง ทาอย่างเหมาะสม และเหมาะสมกับบริการที่ระบุ ความต้านทานต่อสารเคมีเป็นเพียงส่วนหนึ่งของฟังก์ชันนี้ ความสมบูรณ์ของสารเคลือบก็มีความสำคัญเช่นกัน เนื่องจากข้อบกพร่องในท้องถิ่น ความเสียหาย หรือสภาพการทำงานที่ไม่เหมาะสมสามารถบ่อนทำลายสิ่งกีดขวางที่ต้องการได้
ต่างจากการบุแผ่นที่แยกจากกันซึ่งใช้ชั้นโพลีเมอร์สำเร็จรูปที่ติดตั้งภายในภาชนะ โดยการเคลือบจะถูกนำไปใช้กับวัสดุพิมพ์ ขึ้นอยู่กับการใช้งานและกระบวนการ วิธีการเคลือบอาจได้รับการพิจารณาสำหรับพื้นผิวภายในที่มีรูปร่างที่ซับซ้อน การเปลี่ยนหลายครั้ง หรือรายละเอียดที่ต้องการการปกปิดอย่างระมัดระวัง
ความเหมาะสมของการใช้งานแต่ละอย่างขึ้นอยู่กับการเตรียมพื้นผิว วิธีการเคลือบ ความหนาของชั้นเคลือบ รูปทรงของพื้นผิว ข้อกำหนดในการบ่มหรือการแปรรูป และแผนการตรวจสอบ องค์ประกอบเหล่านี้ควรได้รับการประเมินว่าเป็นส่วนหนึ่งของการออกแบบอุปกรณ์ แทนที่จะถือเป็นแนวคิดที่แยกจากกันในภายหลัง
เหตุใดพื้นผิวโลหะจึงยังคงมีความสำคัญ
การเคลือบไม่ได้ทดแทนความจำเป็นในการใช้ภาชนะที่ออกแบบอย่างเหมาะสม ตัวเครื่องโลหะต้องได้รับการออกแบบสำหรับน้ำหนักทางโครงสร้างของอุปกรณ์ ขนาด การเชื่อมต่อ การจัดการรองรับ และหน้าที่รับแรงดันหรือสุญญากาศ พื้นผิวที่ทนต่อการกัดกร่อนไม่สามารถชดเชยตัวภาชนะที่ไม่เหมาะสมกับการใช้งานทางกลได้
ในทำนองเดียวกัน รูปทรงของวัสดุพิมพ์มีอิทธิพลต่อระบบการเคลือบ มุม การเปลี่ยนภายใน ช่องเชื่อมต่อ และคุณลักษณะที่ซับซ้อนอื่นๆ อาจต้องได้รับการดูแลเป็นพิเศษระหว่างการเตรียมพื้นผิว การใช้งาน และการตรวจสอบ โครงสร้างที่เสนอควรจัดให้มีการเข้าถึงเพื่อนำไปใช้และตรวจสอบการเคลือบในกรณีที่กระบวนการต้องการการป้องกัน
หลักการทางวิศวกรรม:ประเมินการเคลือบและโครงสร้างพื้นฐานเป็นระบบอุปกรณ์เดียว ความเข้ากันได้ของสารเคมี ความสมบูรณ์ของอุปสรรค การออกแบบโครงสร้าง และสภาวะของกระบวนการ ล้วนต้องรองรับการใช้งานที่ต้องการ
เริ่มต้นด้วยหน้าที่กระบวนการ
ก่อนที่จะเลือกเรือ ให้ระบุบทบาทที่ต้องปฏิบัติตาม ภาชนะจัดเก็บจะเก็บวัสดุตามระยะเวลาที่กำหนด ผู้รับรวบรวมวัสดุจากการดำเนินการอื่น ถังผสมรองรับการผสมหรือการกวน ในขณะที่คอลัมน์จัดให้มีสภาพแวดล้อมสำหรับกระบวนการแยก แต่ละหน้าที่สร้างข้อกำหนดที่แตกต่างกันสำหรับรูปทรง การเชื่อมต่อ อุปกรณ์เสริม และสภาพการทำงาน
การกำหนดฟังก์ชันนี้ตั้งแต่เนิ่นๆ จะเป็นพื้นฐานในทางปฏิบัติสำหรับการประเมินระบบการเคลือบและการกำหนดค่าอุปกรณ์ นอกจากนี้ยังช่วยป้องกันไม่ให้ข้อกำหนดทั่วไปมองข้ามคุณลักษณะกระบวนการที่ส่งผลต่อการออกแบบขั้นสุดท้าย
2. ลักษณะการเคลือบที่สำคัญ
การเคลือบ PFA ถูกเลือกสำหรับการผสมผสานระหว่างคุณสมบัติของวัสดุและพื้นผิว ความสำคัญของคุณสมบัติแต่ละอย่างขึ้นอยู่กับสารเคมี ระดับการปกป้องพื้นผิวที่ต้องการ การออกแบบอุปกรณ์ และวิธีการใช้งานและทำความสะอาดภาชนะ
ความต้านทานการกัดกร่อน
PFA ทนทานต่อสารเคมีที่มีฤทธิ์กัดกร่อนหลายชนิด ทำให้เป็นตัวเลือกสำหรับการใช้งานที่พื้นผิวโลหะที่เปลือยเปล่าอาจไม่ให้อายุการใช้งานตามที่กำหนดหรือความเข้ากันได้ของวัสดุ อย่างไรก็ตาม การเลือกไม่ควรยึดตามคำอธิบายทั่วไปของสารเคมีเพียงอย่างเดียว เช่น กรด ด่าง ตัวทำละลาย หรือสารออกซิไดซ์
องค์ประกอบทางเคมี ความเข้มข้น อุณหภูมิ ระยะเวลาสัมผัส และลำดับกระบวนการที่แน่นอน ล้วนมีส่วนช่วยในการประเมินความเข้ากันได้ ส่วนผสมและองค์ประกอบกระบวนการที่เปลี่ยนแปลงจำเป็นต้องได้รับการดูแลเป็นพิเศษ เนื่องจากพฤติกรรมของพวกมันอาจแตกต่างไปจากพฤติกรรมของสารเคมีที่แยกเดี่ยว
ความเรียบเนียนของพื้นผิวและความสะอาด
พื้นผิวโพลีเมอร์ที่เรียบสามารถช่วยลดการตกค้างของกระบวนการ และอาจทำให้การทำความสะอาดง่ายขึ้นในการกำหนดค่าอุปกรณ์ที่เหมาะสม คุณลักษณะนี้สามารถเกี่ยวข้องกับกระบวนการทางเคมีและเภสัชกรรมอย่างละเอียด ซึ่งการกำจัดวัสดุตกค้างเป็นข้อกำหนดในการดำเนินงานที่สำคัญ
อย่างไรก็ตาม ความเรียบของพื้นผิวเพียงอย่างเดียวไม่ได้รับประกันความสะอาด รูปทรงของอุปกรณ์ จุดบอด ความสามารถในการระบายน้ำ ประเภทของสารตกค้าง ความเข้ากันได้ของสารทำความสะอาด และขั้นตอนการทำความสะอาดมีอิทธิพลต่อประสิทธิภาพในการทำความสะอาดภาชนะ หัวฉีดภายใน มุม ส่วนต่อประสานของเครื่องกวน และการเปลี่ยนผ่านอื่นๆ ควรได้รับการพิจารณาเมื่อประเมินการออกแบบโดยรวม
การควบคุมพื้นผิวสัมผัส
การเคลือบที่เหมาะสมอย่างต่อเนื่องสามารถลดการสัมผัสโดยตรงระหว่างตัวกลางในกระบวนการและซับสเตรตโลหะ สิ่งนี้อาจเกี่ยวข้องในกรณีที่การควบคุมการสัมผัสโลหะหรือการปนเปื้อนที่อาจเกิดขึ้นเป็นสิ่งสำคัญ ผลลัพธ์ที่แท้จริงขึ้นอยู่กับความสมบูรณ์ของการเคลือบ กระบวนการทางเคมี และข้อกำหนดการควบคุมการปนเปื้อนที่กำหนดไว้สำหรับการใช้งาน
ในการบริการที่มีความบริสุทธิ์สูง จะต้องประเมินทั้งระบบ แทนที่จะคิดว่าการเคลือบฟลูออโรโพลีเมอร์จะตอบสนองความต้องการด้านความบริสุทธิ์ทุกประการโดยอัตโนมัติ สภาพการเคลือบ ความสะอาดของอุปกรณ์ ส่วนประกอบที่เชื่อมต่อ ขั้นตอนการทำความสะอาด และความเป็นไปได้ในการกักเก็บวัสดุ ล้วนมีส่วนช่วยในการประเมิน
ประสิทธิภาพการระบายความร้อน
PFA สามารถใช้ในการใช้งานที่เลือกซึ่งเกี่ยวข้องกับอุณหภูมิที่สูงขึ้นหรือลดลง ข้อมูลผลิตภัณฑ์สำหรับกลุ่มอุปกรณ์นี้แสดงช่วงอุณหภูมิ -20°C ถึง 260°C นี่ควรถือเป็นช่วงที่ระบุไว้สำหรับการประเมินทางเทคนิค ไม่ใช่ขีดจำกัดการปฏิบัติงานสากลสำหรับภาชนะ ระบบการเคลือบ สารเคมี หรือสภาวะแรงดันทุกอัน
ต้องยืนยันขีดจำกัดการทำงานที่เหมาะสมสำหรับอุปกรณ์เฉพาะและรอบการทำงานทั้งหมด อุณหภูมิสามารถส่งผลต่อพฤติกรรมของโพลีเมอร์ ความเข้ากันได้ทางเคมี และปฏิกิริยาระหว่างสารเคลือบและซับสเตรตโลหะ ดังนั้นควรระบุการทำความร้อน การทำความเย็น วงจรความร้อนซ้ำๆ และการเปลี่ยนแปลงอุณหภูมิอย่างกะทันหันในระหว่างการออกแบบ
ความครอบคลุมและความสมบูรณ์ของการเคลือบ
การทำงานของการเคลือบขึ้นอยู่กับสภาพของพื้นผิวภายในที่ต้องการ การครอบคลุมที่สม่ำเสมอและความหนาที่เหมาะสมเป็นสิ่งสำคัญ ในขณะที่รูเข็มหรือความเสียหายอาจส่งผลต่อการป้องกันในพื้นที่ การเตรียมพื้นผิวและการควบคุมการใช้งานจึงเป็นสิ่งสำคัญที่ต้องพิจารณาในระหว่างการผลิต
วิธีการตรวจสอบและเกณฑ์การยอมรับควรเหมาะสมกับระบบการเคลือบและการออกแบบภาชนะ ข้อกำหนดในการเคลือบควรระบุพื้นที่ที่ต้องการป้องกัน ข้อกำหนดด้านความหนาที่เกี่ยวข้อง และหลักฐานการตรวจสอบที่จำเป็นก่อนที่อุปกรณ์จะได้รับการยอมรับ
- ประเมินความต้านทานต่อสารเคมีเทียบกับตัวกลางที่เกิดขึ้นจริงและสภาวะการทำงาน
- พิจารณาอิทธิพลของการตกแต่งพื้นผิวและรูปทรงของภาชนะที่มีต่อการทำความสะอาด
- กำหนดข้อกำหนดด้านพื้นผิวสัมผัสและการควบคุมการปนเปื้อนตามความเหมาะสม
- ยืนยันขีดจำกัดอุณหภูมิและแรงดันสำหรับการประกอบอุปกรณ์ทั้งหมด
- ระบุวิธีการตรวจสอบการเคลือบและเกณฑ์การยอมรับก่อนการผลิต
3. การกำหนดค่าอุปกรณ์หลักสี่แบบ
เรือเคลือบทำหน้าที่ที่แตกต่างกันในโรงงานแปรรูป ถังเก็บ ถังรับ ถังผสม และเสาอาจต้องมีการป้องกันการกัดกร่อน แต่รูปร่าง การเชื่อมต่อ ส่วนประกอบภายใน และลำดับการทำงานไม่สามารถใช้แทนกันได้
3.1 ถังเก็บเคลือบ PFA
ถังเก็บจะกักเก็บสารเคมี วัตถุดิบ สารตัวกลาง หรือของเหลวในกระบวนการผลิตที่เข้ากันได้ จนกว่าจะนำไปใช้หรือถ่ายโอนไปยังการปฏิบัติงานอื่น ในการใช้งานเหล่านี้ สารเคลือบอาจยังคงสัมผัสกับสื่อที่เก็บไว้เป็นระยะเวลานาน
กระบวนการคัดเลือกควรคำนึงถึงองค์ประกอบและความเข้มข้นของอาหารเลี้ยงเชื้อ ระยะเวลาการเก็บรักษาที่คาดหวัง อุณหภูมิต่ำสุดและสูงสุด และขั้นตอนการบรรจุและการเททิ้ง คำอธิบายกระบวนการควรครอบคลุมถึงสารทำความสะอาดที่จะสัมผัสกับพื้นผิวภายในด้วย
ควรกำหนดกำลังการผลิตในแง่ของปริมาณการทำงานที่ต้องการและปริมาตรถังที่ระบุ รูปทรงสุดท้ายต้องคำนึงถึงระดับของเหลวที่ต้องการ การเตรียมการติดตั้ง การเชื่อมต่อ และข้อกำหนดกระบวนการเพิ่มเติมใดๆ
- ตรวจสอบให้แน่ใจว่าสารเดี่ยวหรือสารผสมที่จะจัดเก็บและสภาวะการทำงานของสารนั้น
- ระบุปริมาตรที่กำหนด ปริมาณการทำงานที่ใช้งานได้ และขนาดหลัก
- ระบุข้อกำหนดด้านทางเข้า ทางออก ท่อระบายน้ำ ช่องระบายอากาศ และเครื่องมือวัดตามความเหมาะสม
- ตรวจสอบการเข้าถึงเพื่อตรวจสอบ ทำความสะอาด และบำรุงรักษาตามปกติ
ข้อกำหนดการจัดเก็บที่กำหนดไว้อย่างดีจะเชื่อมโยงความเข้ากันได้ของวัสดุกับข้อกำหนดในทางปฏิบัติของการติดตั้ง เรือควรได้รับการประเมินทั้งฟังก์ชั่นการกักเก็บและการเชื่อมต่อกับระบบโดยรอบ

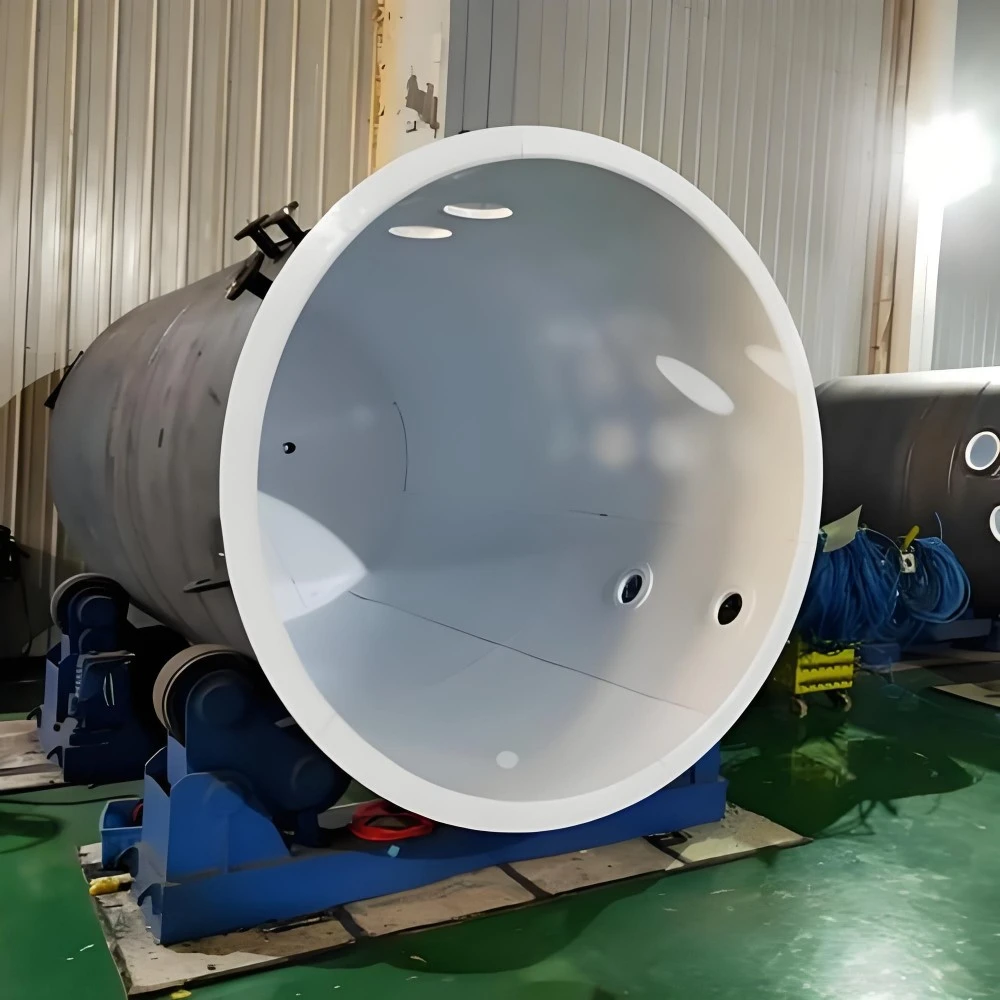

3.2 ตัวรับเคลือบ PFA
ผู้รับจะรวบรวมวัสดุจากขั้นตอนต้นน้ำก่อนที่เนื้อหาจะถูกถ่ายโอน ประมวลผลเพิ่มเติม หรือส่งไปยังส่วนอื่นของโรงงาน วัสดุที่เข้ามาอาจเป็นของเหลว คอนเดนเสท ตัวกลาง หรือกระแส ซึ่งองค์ประกอบจะเปลี่ยนแปลงระหว่างการทำงาน ทั้งนี้ขึ้นอยู่กับกระบวนการ
หน้าที่รับจะกำหนดปริมาณที่ต้องการและการจัดการการเชื่อมต่อ นักออกแบบควรเข้าใจการไหลเข้า ปริมาณวัสดุที่อาจสะสมก่อนการถ่ายโอนครั้งต่อไป และความดันหรืออุณหภูมิสามารถเปลี่ยนแปลงได้ในระหว่างการรวบรวมและปล่อยออกหรือไม่
เครื่องรับอาจมีการเชื่อมต่อหลายจุดสำหรับวัสดุที่เข้ามา การระบาย การระบายอากาศ การตรวจสอบระดับ หรือการทำงานอื่นๆ ตำแหน่งของพวกเขาควรประสานกับแผนผังกระบวนการ ความต้องการระบายน้ำ และข้อกำหนดในการเข้าถึง การเคลือบภายในจะต้องเหมาะสมกับวัสดุที่เข้าสู่ถัง รวมถึงการเปลี่ยนแปลงองค์ประกอบที่เกี่ยวข้องด้วย
- ระบุอุปกรณ์ต้นน้ำและคุณสมบัติของสตรีมที่เข้ามา
- กำหนดปริมาณการสะสมที่คาดหวังและความถี่ในการถ่ายโอน
- ระบุการเชื่อมต่อทางเข้า ทางออก ช่องระบายอากาศ และการตรวจสอบ
- พิจารณาการเปลี่ยนแปลงความดัน การควบแน่น และการแปรผันของอุณหภูมิตามที่เกี่ยวข้อง
การกำหนดรายละเอียดการปฏิบัติงานเหล่านี้จะช่วยสร้างวัตถุประสงค์ของผู้รับภายในระบบกระบวนการที่กว้างขึ้น และเป็นพื้นฐานที่ชัดเจนสำหรับการกำหนดค่าขั้นสุดท้าย
3.3 ถังผสมเคลือบ PFA
ถังผสมจะรวมวัสดุสองชนิดขึ้นไปหรือรักษาส่วนผสมไว้ภายใต้สภาวะการทำงานที่ได้รับการควบคุม อุปกรณ์อาจรวมถึงเครื่องกวน ทางเข้าเพลา ชุดขับเคลื่อน ซีล เครื่องมือวัด และการเชื่อมต่อวัสดุเพิ่มเติม ทั้งนี้ขึ้นอยู่กับหน้าที่
การเคลือบถังเป็นเพียงส่วนประกอบหนึ่งของระบบสัมผัสวัสดุทั้งหมด ชิ้นส่วนที่เปียกอื่นๆ รวมถึงซีลและปะเก็น จะต้องพิจารณาแยกกันเพื่อให้เข้ากันได้กับตัวกลางในกระบวนการ ขีดจำกัดอุณหภูมิและความดันต้องสอดคล้องกับหน้าที่ของอุปกรณ์ด้วย
ข้อกำหนดด้านกลไกมีอิทธิพลต่อการกำหนดค่าเช่นกัน ควรกำหนดคุณสมบัติของของเหลวที่คาดหวัง วัตถุประสงค์ในการผสม ความเร็วในการทำงานที่ต้องการ และพฤติกรรมของกระบวนการก่อนที่การจัดเตรียมเครื่องกวนจะเสร็จสิ้น ควรตรวจสอบส่วนต่อประสานระหว่างชุดผสมและภาชนะเคลือบ เพื่อให้สามารถระบุข้อกำหนดในการรับน้ำหนักทางกลและการเข้าถึงได้
- อธิบายวัสดุที่กำลังผสมและการเปลี่ยนแปลงที่เกี่ยวข้องระหว่างการทำงาน
- Specify the mixing objective and the required agitator arrangement.
- ระบุรายการเพลา ซีล ปะเก็น เครื่องมือ และอุปกรณ์เสริมอื่นๆ
- ตรวจสอบการเข้าถึงการทำความสะอาดและการกำจัดสิ่งตกค้างออกจากคุณสมบัติภายใน
การจัดเตรียมขั้นสุดท้ายควรเป็นไปตามข้อกำหนดของกระบวนการ โดยไม่ถือว่าเครื่องกวนหรือรูปแบบการเชื่อมต่อแบบเดียวกันนั้นเหมาะสมกับการใช้งานการผสมทุกครั้ง

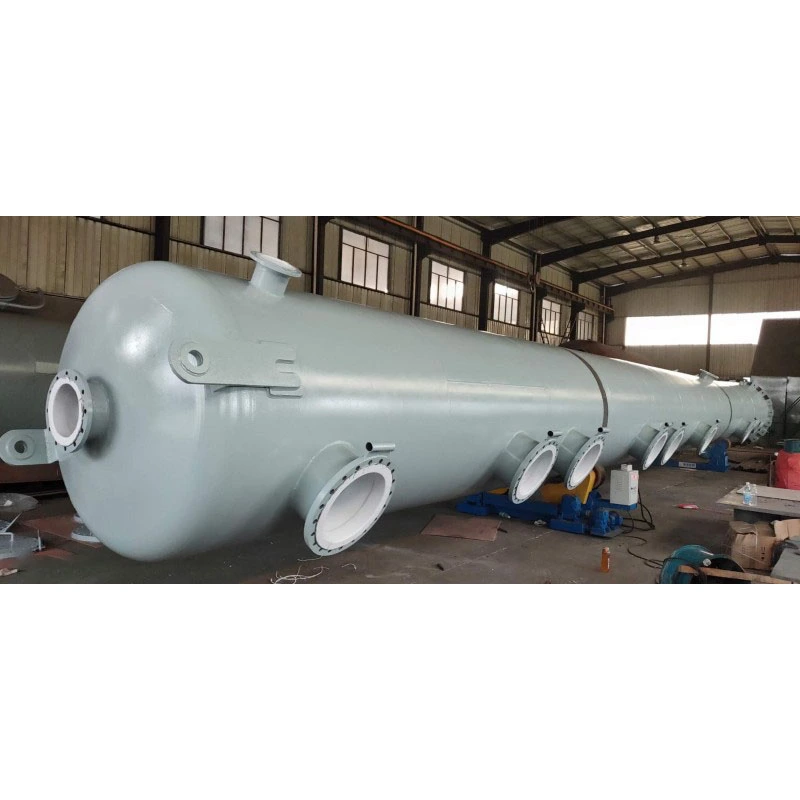

3.4 คอลัมน์เคลือบ PFA
คอลัมน์ที่เคลือบอาจใช้ในการแยกสาร เช่น การกลั่นและการแก้ไข เมื่อกระบวนการต้องการพื้นผิวภายในที่ทนต่อการกัดกร่อน การกำหนดค่าขึ้นอยู่กับหน้าที่ในการแยกชิ้นส่วน สภาพการทำงาน วัสดุในกระบวนการ และโครงสร้างของส่วนประกอบภายใน
แตกต่างจากภาชนะจัดเก็บทั่วไป คอลัมน์สามารถมีคุณสมบัติภายในหลายอย่างที่มีอิทธิพลต่อการสัมผัสระหว่างขั้นตอนของกระบวนการ การจัดเตรียมอาจรวมถึงโครงสร้างภายในและการเชื่อมต่อที่ต้องประสานงานกับกระบวนการเคลือบและข้อกำหนดในการตรวจสอบ ทั้งนี้ขึ้นอยู่กับการออกแบบ
วิศวกรกระบวนการควรกำหนดงานการแยกสารที่ต้องการ อุณหภูมิและความดันในการทำงาน องค์ประกอบของวัสดุ และข้อกำหนดของอุปกรณ์ที่เกี่ยวข้อง วิธีการเคลือบที่นำเสนอจะต้องเหมาะสมกับรูปทรงของคอลัมน์และพื้นผิวภายในที่ต้องการการป้องกัน
- อธิบายกระบวนการแยกที่ตั้งใจไว้และขั้นตอนการปฏิบัติงานที่เกี่ยวข้อง
- ระบุสื่อกระบวนการและการเปลี่ยนแปลงองค์ประกอบที่คาดหวัง
- ระบุขนาดคอลัมน์ ตำแหน่งการเชื่อมต่อ และรายละเอียดการกำหนดค่าภายใน
- กำหนดวิธีประเมินความครอบคลุมและความสมบูรณ์ของการเคลือบบนพื้นผิวที่เกี่ยวข้อง
ข้อมูลจำเพาะของอุปกรณ์ควรสะท้อนถึงกระบวนการแยกที่เกิดขึ้นจริง แทนที่จะมองว่าคอลัมน์เป็นภาชนะจัดเก็บที่มีรูปร่างแตกต่างออกไป
| ประเภทอุปกรณ์ | ฟังก์ชั่นหลัก | เน้นการออกแบบหลัก | ข้อมูลสำคัญ |
|---|---|---|---|
| ถังเก็บน้ำ | กักเก็บสารเคมีตามระยะเวลาที่กำหนด | การบรรจุ สภาพการจัดเก็บ และการเข้าถึงการถ่ายโอน | สื่อที่เก็บไว้และปริมาณการทำงาน |
| ผู้รับ | รวบรวมวัสดุจากกระบวนการต้นน้ำ | การไหลเข้า การสะสม และการระบายออก | ลำดับการถ่ายโอนและเค้าโครงการเชื่อมต่อ |
| ถังผสม | ผสมวัสดุหรือคงส่วนผสมไว้ | การกวน ส่วนต่อประสานของเพลา และอุปกรณ์เสริมที่เปียก | หน้าที่การผสมและคุณสมบัติของวัสดุ |
| คอลัมน์ | รองรับกระบวนการแยก | การกำหนดค่าภายในและเงื่อนไขกระบวนการ | หน้าที่แยกและการจัดการภายใน |
นี่คือความแตกต่างด้านการทำงานทั่วไป ต้องกำหนดขนาด วิธีการเคลือบ และขีดจำกัดการใช้งานจริงสำหรับอุปกรณ์และกระบวนการที่ระบุ
4. ความเข้ากันได้ทางเคมีและสื่อกระบวนการ
ความเข้ากันได้ของสารเคมีควรได้รับการตรวจสอบโดยใช้ข้อมูลกระบวนการจริง แทนที่จะเป็นหมวดหมู่วัสดุแบบกว้างๆ แม้ว่า PFA จะมีความทนทานต่อสารเคมีที่มีฤทธิ์กัดกร่อนหลายชนิด แต่ความเหมาะสมของการเคลือบเฉพาะนั้นขึ้นอยู่กับองค์ประกอบ ความเข้มข้น อุณหภูมิ และระยะเวลาในการสัมผัส
ระบุองค์ประกอบทางเคมีที่สมบูรณ์
เริ่มต้นด้วยรายการสารที่จะสัมผัสกับพื้นผิวที่เคลือบ รวมถึงส่วนผสมหลัก สิ่งเจือปนที่เกี่ยวข้อง สารเติมแต่ง สารตัวกลาง และผลิตภัณฑ์ที่ทำปฏิกิริยา ในกรณีที่กระบวนการเกี่ยวข้องกับสารผสม ควรอธิบายองค์ประกอบทั้งหมดอย่างถูกต้องตามข้อมูลกระบวนการที่มีอยู่
ชื่อทางเคมีเพียงอย่างเดียวไม่อาจระบุพฤติกรรมของสารละลายเข้มข้นหรือของผสมที่มีองค์ประกอบหลายองค์ประกอบได้ ในทำนองเดียวกัน องค์ประกอบที่เข้าสู่ภาชนะอาจแตกต่างจากองค์ประกอบที่ปรากฏในภายหลังในชุดหรือหลังขั้นตอนการแยก
สำหรับกระบวนการที่เกี่ยวข้องกับการเปลี่ยนแปลงสภาวะทางเคมี ให้ระบุขั้นตอนสำคัญแยกกัน ทำให้สามารถประเมินการเคลือบกับวัสดุที่อาจพบตลอดวงจรการทำงานได้
คำนึงถึงความเข้มข้นและอุณหภูมิ
ความเข้มข้นอาจส่งผลต่อการประเมินความเข้ากันได้ โดยเฉพาะอย่างยิ่งในกรณีที่กระบวนการรวมถึงการเจือจาง การระเหย ความเข้มข้น หรือปฏิกิริยา ข้อมูลจำเพาะควรแยกแยะค่าทั่วไปจากเงื่อนไขขั้นต่ำและสูงสุดที่อุปกรณ์อาจประสบ
ต้องประเมินอุณหภูมิควบคู่ไปกับองค์ประกอบ การเคลือบอาจพบกับสภาวะที่แตกต่างกันระหว่างการทำงานปกติ การทำความร้อน การทำความเย็น การทำความสะอาด หรือการปิดเครื่อง ควรยืนยันความเหมาะสมสำหรับการผสมผสานระหว่างองค์ประกอบทางเคมีและอุณหภูมิที่เกี่ยวข้องกับการใช้งาน
รวมถึงสารทำความสะอาดและสื่อเสริม
การทำความสะอาดอาจทำให้พื้นผิวภายในสัมผัสกับสารที่ไม่ได้เป็นส่วนหนึ่งของการผลิตตามปกติ น้ำยาทำความสะอาด น้ำยาล้าง และสารเคมีที่เกี่ยวข้องกับการบำรุงรักษาจึงควรรวมอยู่ในการตรวจสอบความเข้ากันได้ทุกที่ที่สัมผัสกับสารเคลือบ
ขั้นตอนการทำความสะอาดทั้งหมดก็มีความสำคัญเช่นกัน อุณหภูมิ เวลาเปิดรับแสง และการกระทำทางกลอาจส่งผลต่ออุปกรณ์ แม้ว่าสารเคมีในการทำความสะอาดจะเข้ากันได้กับโพลีเมอร์ก็ตาม ควรยืนยันความเข้ากันได้ของซีล ปะเก็น และส่วนประกอบอื่นๆ ที่เปียกชื้นด้วย
พิจารณาระยะเวลาการติดต่อและความแปรผันในการปฏิบัติงาน
ภาชนะจัดเก็บอาจปล่อยให้สารเคลือบสัมผัสกับตัวกลางเป็นระยะเวลานาน ในขณะที่ตัวรับอาจสัมผัสกันน้อยลงแต่ซ้ำหลายครั้ง ถังผสมสามารถสัมผัสกับสภาพท้องถิ่นที่หลากหลายมากขึ้นเมื่อมีการรวมวัสดุเข้าด้วยกัน ควรอธิบายหน้าที่ที่แตกต่างกันเหล่านี้เมื่อประเมินความเหมาะสมของการเคลือบ
ควรพิจารณาความเบี่ยงเบนของกระบวนการที่คาดการณ์ได้อย่างสมเหตุสมผลด้วย การเปลี่ยนแปลงความเข้มข้นโดยไม่คาดคิด ระยะเวลาการกักเก็บนานขึ้น หรือการผสมวัสดุโดยไม่ได้ตั้งใจอาจทำให้กระบวนการหลุดออกจากสภาวะการทำงานปกติ ข้อมูลจำเพาะของอุปกรณ์ควรระบุสถานการณ์ที่อาจส่งผลต่อการเคลือบหรือความสมบูรณ์ของภาชนะ
รายการตรวจสอบความเข้ากันได้:
- เอกลักษณ์ทางเคมี ความเข้มข้น และสารผสมที่เกี่ยวข้อง
- ขั้นตอนกระบวนการที่องค์ประกอบทางเคมีเปลี่ยนแปลง
- อุณหภูมิสัมผัสต่ำสุด ปกติ และสูงสุด
- น้ำยาทำความสะอาดและสารเสริมอื่นๆ ที่สัมผัสกับสารเคลือบ
- ระยะเวลาสัมผัสที่คาดหวังและความเบี่ยงเบนของกระบวนการที่เกี่ยวข้อง
หากไม่มีข้อมูลทางเคมีที่สำคัญ ให้บันทึกความไม่แน่นอนเพื่อการตรวจสอบทางเทคนิค ความเข้ากันได้ไม่ควรได้รับการพิจารณาว่าได้รับการยืนยันเพียงเพราะคำอธิบายวัสดุทั่วไปบ่งบอกถึงความต้านทานต่อสารเคมีหลัก
5. อุณหภูมิ ความดัน และสภาวะสุญญากาศ
สภาพการทำงานส่งผลต่อการเคลือบและภาชนะโลหะร่วมกัน อุณหภูมิมีอิทธิพลต่อพฤติกรรมของโพลีเมอร์และความเข้ากันได้ทางเคมี ในขณะที่สภาวะความดันและสุญญากาศส่งผลต่อความต้องการทางกลในการประกอบทั้งชิ้น ควรประเมินพารามิเตอร์เหล่านี้ก่อนที่จะอนุมัติการกำหนดค่า
ขีดจำกัดอุณหภูมิและการหมุนเวียนความร้อน
ข้อมูลผลิตภัณฑ์ที่ให้มาจะแสดงช่วงอุณหภูมิในการทำงานที่ -20°C ถึง 260°C สำหรับช่วงอุปกรณ์ ช่วงนี้ควรได้รับการยืนยันโดยเทียบกับระบบการเคลือบแต่ละระบบ โครงสร้างถัง ตัวกลางทางเคมี และสภาวะการทำงาน ไม่ควรตีความว่าเป็นการรับประกันว่าการกำหนดค่าทุกรายการมีความเหมาะสมตลอดช่วงทั้งหมด
ข้อมูลจำเพาะควรระบุอุณหภูมิปกติ อุณหภูมิสูงสุดและต่ำสุด และการเปลี่ยนแปลงของอุณหภูมิที่คาดหวังในระหว่างการสตาร์ท การทำงาน การทำความสะอาด และการปิดเครื่อง หากปฏิกิริยาก่อให้เกิดความร้อนหรือกระบวนการใช้วงจรการให้ความร้อนและความเย็น ควรรวมขั้นตอนเหล่านี้ไว้ในการประเมินด้วย
การเปลี่ยนแปลงอุณหภูมิอย่างรวดเร็วอาจสร้างความต้องการเพิ่มเติมเกี่ยวกับความสัมพันธ์ระหว่างการเคลือบโพลีเมอร์กับพื้นผิวโลหะ ผู้ออกแบบควรพิจารณาวงจร ระยะเวลา และความถี่ที่คาดหวังเมื่อพิจารณาว่าอุปกรณ์ที่นำเสนอมีความเหมาะสมหรือไม่
การดำเนินการแรงดันบวก
บันทึกแรงดันใช้งานปกติ แรงดันการออกแบบ และสภาวะชั่วคราวที่คาดการณ์ได้ การชาร์จวัสดุ การก่อตัวของไอ ปฏิกิริยา การปล่อย และการเชื่อมต่อกับอุปกรณ์กระบวนการอื่น ๆ อาจทำให้เกิดการเปลี่ยนแปลงแรงดันที่มีอิทธิพลต่อการออกแบบถัง
ความสามารถในการรับแรงกดของถังขึ้นอยู่กับการออกแบบโครงสร้างและอุปกรณ์เสริมที่เกี่ยวข้อง ไม่ใช่แค่บนวัสดุเคลือบเท่านั้น ตัวถัง ข้อต่อ หัวฉีด ฝาครอบ และคุณสมบัติอื่น ๆ ที่มีแรงกดจะต้องได้รับการประเมินตามข้อกำหนดการออกแบบที่เกี่ยวข้อง
สภาวะสุญญากาศ
บริการสุญญากาศต้องมีการประเมินที่ชัดเจน เนื่องจากจะสร้างความแตกต่างของแรงดันที่แตกต่างจากการทำงานของแรงดันบวก สุญญากาศอาจเกิดขึ้นระหว่างการประมวลผล การควบแน่น การปั๊ม หรือขั้นตอนการทำงานอื่นๆ
ข้อมูลจำเพาะควรระบุความดันสัมบูรณ์ขั้นต่ำ อุณหภูมิที่อาจเกิดสุญญากาศ ระยะเวลาการสัมผัส และจำนวนรอบที่คาดหวัง โครงสร้างและระบบการเคลือบต้องเหมาะสมกับสภาวะดังกล่าว
การทนต่อสารเคมีเพียงอย่างเดียวไม่ได้กำหนดความเหมาะสมของสุญญากาศ และไม่ควรนำความเหมาะสมของภาชนะภายใต้แรงดันบวกมาเป็นข้อพิสูจน์ว่าโครงสร้างเดียวกันสามารถทนต่อหน้าที่สุญญากาศที่ระบุได้
ประเมินขอบเขตการปฏิบัติงานแบบรวม
ควรประเมินอุณหภูมิ ความดัน และองค์ประกอบทางเคมีร่วมกัน หากอุณหภูมิสูงสุดและความดันหรือสุญญากาศสุดขั้วสามารถเกิดขึ้นได้ในระหว่างขั้นตอนกระบวนการเดียวกัน ควรระบุส่วนผสมดังกล่าว ในกรณีที่ขั้นตอนการปฏิบัติงานมีข้อกำหนดที่แตกต่างกัน การทบทวนการออกแบบควรสะท้อนถึงแต่ละขั้นตอน แทนที่จะรวมขีดจำกัดที่ไม่เกี่ยวข้องเข้าไว้ในเงื่อนไขเดียว
| พารามิเตอร์ | ข้อมูลที่จำเป็น | ทบทวนวิศวกรรม |
|---|---|---|
| อุณหภูมิ | ช่วงปกติ สุดขั้ว และวงจรความร้อน | ความเหมาะสมของการเคลือบผิวและพฤติกรรมทางความร้อนของชุดประกอบ |
| แรงกดดันเชิงบวก | แรงดันใช้งาน แรงดันการออกแบบ และภาวะชั่วคราว | การออกแบบโครงสร้างและส่วนประกอบที่มีแรงดัน |
| เครื่องดูดฝุ่น | ความดันสัมบูรณ์ขั้นต่ำ ระยะเวลา และอุณหภูมิ | ความเหมาะสมของภาชนะทั้งหมดภายใต้ค่าความดันที่กำหนด |
| กระบวนการปั่นจักรยาน | การเริ่มต้น ปิดเครื่อง การทำความสะอาด และการเปลี่ยนแปลงซ้ำๆ | สภาวะความร้อน เครื่องกล และเคมีรวมกัน |
6. เรขาคณิตที่ซับซ้อนและการครอบคลุมการเคลือบ
รูปทรงภายในสามารถมีอิทธิพลต่อทั้งการเคลือบและความสามารถของอุปกรณ์สำเร็จรูปในการปฏิบัติหน้าที่ตามกระบวนการ พื้นผิวเรียบหรือค่อนข้างตรงไปตรงมาทำให้เกิดความท้าทายในการใช้งานที่แตกต่างกัน ตั้งแต่ภาชนะที่มีช่องเปิดหลายช่อง การเปลี่ยนผ่านภายใน พื้นที่แคบ และการเชื่อมต่อที่ซับซ้อน
ทำความเข้าใจเค้าโครงพื้นผิวภายใน
ก่อนที่จะเลือกการจัดเรียงการเคลือบ ให้ระบุพื้นผิวทั้งหมดที่ต้องการการป้องกัน รวมถึงผนังถังหลัก อุปกรณ์ภายใน หัวฉีด การเปลี่ยนการเชื่อมต่อ และพื้นที่สัมผัสกระบวนการอื่นๆ ที่ข้อกำหนดกำหนดให้ต้องมีพื้นผิวเคลือบ
ภาพวาดควรทำให้ชัดเจนว่าพื้นผิวใดรวมอยู่และขอบเขตที่เคลือบสิ้นสุดที่ใด สิ่งนี้มีประโยชน์อย่างยิ่งเมื่อเรือมีประเภทการเชื่อมต่อหรือส่วนประกอบหลายประเภทที่ผลิตโดยใช้วิธีการผลิตที่แตกต่างกัน
ให้ความสนใจกับการเปลี่ยนและการเปิด
ช่องเปิดของหัวฉีด มุม การเปลี่ยนแปลงของเส้นผ่านศูนย์กลาง และการเปลี่ยนภายในอาจต้องได้รับการดูแลมากกว่าพื้นผิวขนาดใหญ่ที่เข้าถึงได้ รูปทรงเหล่านี้อาจส่งผลต่อการเข้าถึงการเคลือบ ความครอบคลุม การตรวจสอบ และความสม่ำเสมอของชั้นที่เสร็จแล้ว
พื้นที่เหล่านี้ควรได้รับการพิจารณาในระหว่างการออกแบบอุปกรณ์ ไม่ใช่แค่หลังจากเริ่มการผลิตแล้วเท่านั้น ในกรณีที่จำกัดการเข้าถึง แผนการผลิตควรกำหนดวิธีการใช้และตรวจสอบการเคลือบตามเกณฑ์ที่กำหนด
ประสานงานเรขาคณิตกับการตรวจสอบ
ความครอบคลุมของการเคลือบและการตรวจสอบการเคลือบมีความสัมพันธ์กันอย่างใกล้ชิด พื้นผิวที่เข้าถึงได้ยากระหว่างการใช้งานอาจตรวจสอบได้ยากหลังกระบวนการเคลือบ การออกแบบควรคำนึงถึงวิธีการตรวจสอบที่เลือกไว้สำหรับอุปกรณ์
การตรวจสอบความหนา ความครอบคลุม และความสมบูรณ์ที่จำเป็นควรกำหนดตามโครงสร้างการเคลือบเฉพาะ แผนการตรวจสอบควรระบุว่าพื้นผิวใดจะถูกตรวจสอบ วิธีการประเมิน และผลลัพธ์ใดที่ถือเป็นการยอมรับ
พิจารณาการเตรียมพื้นผิวและการเข้าถึงการผลิต
กระบวนการเคลือบเริ่มต้นก่อนที่จะใช้โพลีเมอร์ การเตรียมพื้นผิว สภาพของพื้นผิว และการเข้าถึงพื้นที่ที่ต้องการสามารถส่งผลต่อกระบวนการผลิตได้ ข้อกำหนดในการเตรียมการและการใช้งานที่แน่นอนขึ้นอยู่กับวิธีการที่เลือกและการออกแบบอุปกรณ์
การเปลี่ยนแปลงขนาดหรือการปรับเปลี่ยนล่าช้าอาจส่งผลต่อพื้นผิวที่พร้อมใช้งานและการตรวจสอบ ด้วยเหตุนี้ จึงควรตรวจสอบโครงร่างของภาชนะก่อนที่จะสรุปแบบการผลิตและข้อกำหนดการเคลือบ
ปรับสมดุลข้อกำหนดการเคลือบด้วยฟังก์ชันการทำงานของกระบวนการ
โครงสร้างภายในของภาชนะต้องเป็นไปตามทั้งการทำงานของกระบวนการและข้อกำหนดในการเคลือบ ตัวอย่างเช่น ถังผสมอาจต้องการคุณลักษณะภายในเฉพาะเพื่อทำหน้าที่ตามที่ตั้งใจไว้ ในขณะที่คอลัมน์อาจมีส่วนประกอบที่จำเป็นสำหรับการแยก คุณลักษณะเหล่านี้ควรได้รับการออกแบบและตรวจสอบโดยเป็นส่วนหนึ่งของระบบอุปกรณ์ที่สมบูรณ์
เป้าหมายคือการสร้างการกำหนดค่าที่ตรงกับความต้องการของกระบวนการ ในขณะเดียวกันก็ให้ความครอบคลุมและการตรวจสอบการเคลือบตามที่กำหนด ไม่ควรพิจารณาการปกป้องพื้นผิวหรือการทำงานของกระบวนการแยกกัน
7. การตรวจสอบและการตรวจสอบคุณภาพ
การตรวจสอบช่วยยืนยันว่าสารเคลือบที่ผลิตขึ้นนั้นเป็นไปตามข้อกำหนดทางเทคนิคที่ตกลงกันไว้หรือไม่ แผนการตรวจสอบควรได้รับการพัฒนาสำหรับอุปกรณ์เฉพาะและระบบการเคลือบ โดยคำนึงถึงรูปทรงของอุปกรณ์ หน้าที่ของกระบวนการ มาตรฐานที่ใช้บังคับ และเกณฑ์การยอมรับ
การตรวจสอบความหนาของผิวเคลือบ
ความหนาของชั้นเคลือบเป็นส่วนสำคัญของข้อกำหนดข้อกำหนดด้านความหนาที่กำหนดไว้ ควรยืนยันช่วงที่ต้องการและวิธีการตรวจสอบก่อนการผลิต วิธีการตรวจสอบต้องเหมาะสมกับการเคลือบ วัสดุพิมพ์ และการกำหนดค่าอุปกรณ์
การวัดควรได้รับการประเมินตามเกณฑ์ที่ตกลงกันไว้ แทนที่จะอาศัยคำกล่าวทั่วไปที่ว่าการเคลือบมีความสม่ำเสมอ ในกรณีที่พื้นที่ต่างๆ มีข้อกำหนดที่แตกต่างกัน แผนการตรวจสอบควรระบุพื้นที่เหล่านั้นและอธิบายว่าจะประเมินความสอดคล้องอย่างไร
การตรวจจับรูเข็มและความสมบูรณ์ของการเคลือบ
การตรวจจับรูเข็มสามารถช่วยระบุข้อบกพร่องบางอย่างที่อาจส่งผลต่อการทำงานของสิ่งกีดขวางของสารเคลือบ ความเหมาะสม ขั้นตอน และเกณฑ์การยอมรับขึ้นอยู่กับระบบการเคลือบและการออกแบบอุปกรณ์เฉพาะ
ควรเลือกวิธีการตามความหนาของสีเคลือบ คุณลักษณะของวัสดุ พื้นผิว และข้อกำหนดทางเทคนิคที่เกี่ยวข้อง การตั้งค่าการตรวจสอบไม่ควรถือว่าเหมือนกันในทุกผลิตภัณฑ์ ขั้นตอนที่ตกลงกันควรระบุอุปกรณ์ที่กำลังตรวจสอบและจะบันทึกผลลัพธ์อย่างไร
การทดสอบแรงดันและความสมบูรณ์ของอุปกรณ์
ข้อมูลผลิตภัณฑ์ที่ให้มาจะระบุการทดสอบแรงดันในการตรวจสอบที่ระบุไว้ก่อนส่งมอบ ควรยืนยันประเภทการทดสอบ ขั้นตอน และเงื่อนไขการยอมรับที่เกี่ยวข้องสำหรับอุปกรณ์แต่ละชิ้นตามการออกแบบและข้อกำหนดที่เกี่ยวข้อง
การทดสอบแรงดันและการตรวจสอบการเคลือบจะกล่าวถึงแง่มุมต่างๆ ของการประกอบที่เสร็จสมบูรณ์แล้ว การทดสอบโครงสร้างหรือแรงดันที่เกี่ยวข้องไม่ได้สร้างความสมบูรณ์ของการเคลือบโดยอัตโนมัติ ในขณะที่การตรวจสอบการเคลือบไม่ได้แทนที่การตรวจสอบโครงสร้างที่จำเป็น
การตรวจสอบพื้นที่ที่ยากลำบาก
หัวฉีด ช่องเปิด มุม และการเปลี่ยนแปลงอื่นๆ ในรูปทรงอาจต้องได้รับการตรวจสอบเป็นพิเศษ ตำแหน่งและรูปร่างอาจส่งผลต่อการเข้าถึงพื้นผิวที่เคลือบและวิธีการตรวจสอบ
ข้อกำหนดในการตรวจสอบจึงควรประสานกับแบบร่างของอุปกรณ์ ซึ่งช่วยให้ทีมผู้ผลิตสามารถระบุพื้นที่สำคัญและกำหนดวิธีตรวจสอบพื้นผิวที่ต้องการแต่ละชิ้นก่อนที่จะปล่อยอุปกรณ์
กำหนดบันทึกและเกณฑ์การยอมรับ
ข้อกำหนดการตรวจสอบที่เป็นประโยชน์จะระบุขั้นตอน พื้นที่หรือส่วนประกอบที่กำลังประเมิน เกณฑ์การยอมรับที่เกี่ยวข้อง และเอกสารที่จำเป็นสำหรับการตรวจสอบ แพคเกจบันทึกอาจรวมถึงแบบร่างที่ได้รับอนุมัติ ผลลัพธ์ความหนาของการเคลือบ บันทึกการตรวจจับรูเข็ม เอกสารการทดสอบแรงดัน และบันทึกการเบี่ยงเบนที่ยอมรับได้ ทั้งนี้ขึ้นอยู่กับโครงการ
เอกสารที่แน่นอนขึ้นอยู่กับข้อกำหนดของโครงการ การตกลงร่วมกันก่อนการผลิตช่วยให้มั่นใจได้ว่าลูกค้าและผู้ผลิตจะใช้เกณฑ์เดียวกันในการตรวจสอบเรือที่เสร็จสมบูรณ์
รายการตรวจสอบการวางแผนการตรวจสอบ:
- ระบุพื้นผิวเคลือบที่ต้องการและเกณฑ์ความหนา
- กำหนดขั้นตอนการตรวจจับรูเข็มที่เกี่ยวข้องเมื่อจำเป็น
- ยืนยันข้อกำหนดการทดสอบแรงดันสำหรับการออกแบบอุปกรณ์
- ระบุรูปทรงที่ยุ่งยากซึ่งต้องได้รับการตรวจสอบเป็นพิเศษ
- เห็นด้วยกับเกณฑ์การยอมรับและบันทึกการตรวจสอบที่จำเป็น
8. การใช้งานทางอุตสาหกรรม
ถังสำหรับกระบวนการเคลือบ PFA อาจได้รับการพิจารณาในอุตสาหกรรมที่ต้องจัดการกับตัวกลางที่มีฤทธิ์กัดกร่อน หรือต้องมีการควบคุมการสัมผัสระหว่างวัสดุในกระบวนการผลิตกับพื้นผิวโลหะ การกำหนดค่าที่เหมาะสมขึ้นอยู่กับการทำงานที่ต้องการ ความเข้ากันได้ของสารเคมี การออกแบบอุปกรณ์ และสภาวะการทำงาน
การผลิตสารเคมีชั้นดี
การผลิตสารเคมีขั้นสูงอาจเกี่ยวข้องกับขั้นตอนปฏิกิริยา การจัดเก็บ การผสม และการแยกหลายขั้นตอน ขั้นตอนกระบวนการที่แตกต่างกันอาจทำให้อุปกรณ์มีการเปลี่ยนแปลงองค์ประกอบทางเคมี ความเข้มข้น และอุณหภูมิ
ถังเคลือบอาจได้รับการพิจารณาสำหรับการจัดเก็บวัสดุที่ใช้ร่วมกันได้ ในขณะที่ถังผสมแบบเคลือบอาจมีความเหมาะสมเมื่อจำเป็นต้องมีพื้นผิวป้องกันภายในและการเตรียมการผสมที่กำหนดไว้ ขั้นตอนการแยกอาจต้องมีการกำหนดค่าคอลัมน์ที่ออกแบบมาเพื่อหน้าที่ของกระบวนการและรูปทรงภายใน
กระบวนการคัดเลือกควรระบุวัสดุในแต่ละขั้นตอน วงจรการทำงาน และอุปกรณ์เสริมที่สัมผัสกับตัวกลางของกระบวนการ ในกรณีที่องค์ประกอบทางเคมีเปลี่ยนแปลงไปในระหว่างกระบวนการผลิต การประเมินความเข้ากันได้ควรครอบคลุมขั้นตอนที่เกี่ยวข้อง
การแปรรูปยา
การแปรรูปยาอาจเกี่ยวข้องกับการจัดเก็บ การรับ การผสม และการถ่ายโอนสารเคมีหรือตัวกลาง ในสภาพแวดล้อมเหล่านี้ การเลือกอุปกรณ์อาจเกี่ยวข้องกับทั้งความเข้ากันได้ทางเคมีและข้อกำหนดด้านความสะอาดของพื้นผิว
พื้นผิวเคลือบอาจช่วยลดการสัมผัสโดยตรงระหว่างตัวกลางกระบวนการที่เข้ากันได้และพื้นผิวโลหะที่อยู่ด้านล่าง อย่างไรก็ตาม ความเหมาะสมสำหรับกระบวนการทางเภสัชกรรมโดยเฉพาะยังขึ้นอยู่กับเกณฑ์การควบคุมการปนเปื้อนที่จำเป็น การกำหนดค่าอุปกรณ์ที่สมบูรณ์ ขั้นตอนการทำความสะอาด และการตรวจสอบความสมบูรณ์ของการเคลือบ
วิศวกรกระบวนการควรระบุแนวทางปฏิบัติในการทำความสะอาดที่จำเป็น วัสดุที่ใช้ในแต่ละขั้นตอน และความคาดหวังในการตรวจสอบ ข้อกล่าวอ้างทั่วไปในเรื่องความเรียบของพื้นผิวหรือความทนทานต่อสารเคมีไม่ได้แทนที่การประเมินเฉพาะการใช้งาน
พลังงานใหม่และการประมวลผลทางเคมีอิเล็กทรอนิกส์
การใช้งานด้านพลังงานและเคมีอิเล็กทรอนิกส์ใหม่ๆ บางอย่างเกี่ยวข้องกับวัสดุหรือกระบวนการที่มีฤทธิ์กัดกร่อน ซึ่งการควบคุมการสัมผัสโลหะเป็นสิ่งสำคัญ การจัดเก็บ การขนย้าย การผสม และการดำเนินการที่เกี่ยวข้องอาจต้องใช้อุปกรณ์ที่มีพื้นผิวป้องกันภายในที่เหมาะสม
องค์ประกอบทางเคมีที่แท้จริงและสภาวะกระบวนการจะต้องเป็นแนวทางในการเลือก ในกรณีที่การควบคุมการปนเปื้อนเป็นสิ่งสำคัญ ควรพิจารณาระบบการเคลือบ ส่วนประกอบที่เชื่อมต่อ วิธีการทำความสะอาด และเกณฑ์การตรวจสอบร่วมกัน อุปกรณ์ควรได้รับการประเมินตามข้อกำหนดของกระบวนการเฉพาะ แทนที่จะเลือกเพียงอย่างเดียวเนื่องจากเป็นของอุตสาหกรรมใดอุตสาหกรรมหนึ่งโดยเฉพาะ
โรงงานในห้องปฏิบัติการและระดับนำร่อง
สิ่งอำนวยความสะดวกในห้องปฏิบัติการและนำร่องอาจใช้ภาชนะขนาดเล็กเพื่อประเมินปฏิกิริยา ขั้นตอนการผสม หรือกระบวนการแยกก่อนที่จะจัดเตรียมการผลิตที่ใหญ่ขึ้น อุปกรณ์ดังกล่าวยังคงต้องการคำจำกัดความที่ชัดเจนเกี่ยวกับความเข้ากันได้ทางเคมี อุณหภูมิในการทำงาน ความดันหรือสุญญากาศ และข้อกำหนดในการสัมผัสกับวัสดุ
การเชื่อมต่อและการกำหนดค่าภายในอาจมีความสำคัญอย่างยิ่งเมื่ออุปกรณ์ต้องรองรับขั้นตอนกระบวนการหรือเครื่องมือที่แตกต่างกัน แผนการตรวจสอบควรเหมาะสมกับการออกแบบของเรือและสภาพการทำงานที่ต้องการด้วย
เมื่อกระบวนการนำร่องได้รับการขยายขนาดในภายหลัง ควรประเมินการออกแบบใหม่แทนที่จะเพิ่มความจุของเรือเพียงอย่างเดียว การเปลี่ยนแปลงขนาด พฤติกรรมการผสม สภาวะความร้อน และข้อกำหนดด้านแรงดันอาจทำให้ข้อพิจารณาทางวิศวกรรมเปลี่ยนแปลงไป
จับคู่ประเภทอุปกรณ์ให้ตรงกับการใช้งาน
การจำแนกประเภทอุตสาหกรรมเพียงอย่างเดียวไม่ได้กำหนดว่าเรือลำใดมีความเหมาะสมหรือไม่ หน้าที่จัดเก็บในโรงงานเคมีภัณฑ์ขั้นสูงอาจมีข้อกำหนดที่แตกต่างจากการแยกส่วนในโรงงานเดียวกัน ฟังก์ชั่นของกระบวนการ สภาพการทำงาน ข้อมูลจำเพาะของการเคลือบผิว และโครงร่างการติดตั้งควรยังคงเป็นปัจจัยในการเลือกเบื้องต้น
- สำหรับการจัดเก็บ ให้กำหนดสื่อ ระยะเวลาการถือครอง ปริมาณการใช้งาน และความต้องการในการถ่ายโอน
- สำหรับการรับ ให้ระบุลักษณะกระแสขาเข้าและการเตรียมการปล่อย
- สำหรับการผสม ให้ระบุหน้าที่การผสม การกำหนดค่าเครื่องกวน และอุปกรณ์เสริมที่ทำให้เปียก
- สำหรับการแยก ให้ระบุหน้าที่ของกระบวนการ รูปทรงของคอลัมน์ และข้อกำหนดการกำหนดค่าภายใน
9. การทำความสะอาด การบำรุงรักษา และการปฏิบัติงาน
ความเหมาะสมอย่างต่อเนื่องของอุปกรณ์เคลือบขึ้นอยู่กับการติดตั้ง ขั้นตอนการทำงาน แนวทางปฏิบัติในการทำความสะอาด และการบำรุงรักษาที่เหมาะสม การปกป้องพื้นผิวที่ดี ณ การส่งมอบไม่ได้ขจัดความจำเป็นในการจัดการสภาพการทำงานและตรวจสอบเรือที่ใช้งานอยู่
จัดการและติดตั้งเรืออย่างระมัดระวัง
การขนส่ง การยก และการวางตำแหน่งควรปฏิบัติตามคำแนะนำในการจัดการที่ได้รับอนุมัติของอุปกรณ์และการเตรียมการในการยกที่กำหนด การกระแทกที่ไม่สามารถควบคุมได้หรือวิธีการยกที่ไม่เหมาะสมอาจทำให้สารเคลือบหรือส่วนอื่นๆ ของชุดประกอบเสียหายได้ แม้ว่าด้านนอกของภาชนะจะไม่แสดงความเสียหายที่ชัดเจนก็ตาม
ระหว่างการติดตั้ง ให้ยืนยันว่าส่วนรองรับเรือและการเชื่อมต่อท่อสอดคล้องกับข้อตกลงที่ได้รับอนุมัติ การบังคับจัดตำแหน่งหรือโหลดที่ไม่ได้วางแผนไว้บนหัวฉีดอาจทำให้เกิดความเค้นที่อาจไม่ได้รวมอยู่ในสมมติฐานการออกแบบดั้งเดิม
ก่อนการดำเนินการเริ่มต้น ให้ตรวจสอบการกำหนดค่าที่ติดตั้งกับแบบที่ได้รับการอนุมัติ ยืนยันตำแหน่งของเรือ การเชื่อมต่อ เครื่องมือ และอุปกรณ์เสริม และดำเนินการตรวจสอบเบื้องต้นที่จำเป็นให้เสร็จสิ้น
ควบคุมเงื่อนไขการเริ่มต้นและการปิดระบบ
ขั้นตอนการปฏิบัติงานควรกำหนดวิธีการเติม การให้ความร้อน หรือการทำให้เย็นลงในภาชนะ เพิ่มแรงดันตามความเหมาะสม และกลับสู่สภาพที่ปลอดภัย ในกรณีที่เป็นไปได้ที่จะเกิดสุญญากาศ การหมุนเวียนด้วยความร้อน หรือการเปลี่ยนแปลงอย่างรวดเร็วในสภาวะของกระบวนการ ควรรวมสถานการณ์จำลองเหล่านั้นไว้ในคู่มือการใช้งานที่ได้รับอนุมัติ
การเปลี่ยนแปลงความดัน อุณหภูมิ หรือองค์ประกอบทางเคมีโดยไม่คาดคิดอาจทำให้อุปกรณ์เคลื่อนที่ออกนอกขอบเขตการทำงานที่ได้รับอนุมัติ ขั้นตอนควรอธิบายว่าการเบี่ยงเบนดังกล่าวได้รับการยอมรับและแก้ไขอย่างไร แทนที่จะปล่อยให้เรือสามารถปฏิบัติการต่อไปได้ภายใต้สภาวะที่ไม่ได้รับการประเมิน
เลือกสารทำความสะอาดที่เข้ากันได้
สารทำความสะอาดต้องเข้ากันได้กับสารเคลือบและส่วนประกอบอื่นๆ ที่เปียก ควรพิจารณาอุณหภูมิในการทำความสะอาด ระยะเวลาสัมผัส ขั้นตอนการล้าง และการกระทำทางกลที่เป็นไปได้ด้วย ความเข้ากันได้กับตัวกลางในกระบวนการหลักไม่ได้สร้างความเหมาะสมสำหรับกระบวนการทำความสะอาดโดยอัตโนมัติ
วิธีการทำความสะอาดพื้นผิวควรปฏิบัติตามคำแนะนำของอุปกรณ์ ไม่ควรใช้เครื่องมือขัดหรือขั้นตอนที่อาจทำให้เกิดรอยขีดข่วน ตัด หรือทำให้การเคลือบเสียหายได้ เว้นแต่จะได้รับการอนุมัติเป็นพิเศษสำหรับการก่อสร้างที่เกี่ยวข้อง
การออกแบบอุปกรณ์ยังส่งผลต่อผลลัพธ์การทำความสะอาดด้วย ควรพิจารณาการระบายน้ำ การเข้าถึง การเชื่อมต่อภายใน และพื้นที่ที่วัสดุสามารถสะสมได้เมื่อกำหนดขั้นตอนการทำความสะอาด
ตรวจสอบสัญญาณของความเสียหายที่พื้นผิว
การบำรุงรักษาตามปกติควรเป็นไปตามข้อกำหนดการตรวจสอบที่เหมาะสมกับการใช้งาน ความเสียหายที่มองเห็นได้ ลักษณะการทำงานที่ผิดปกติ หรือการเปลี่ยนแปลงการเชื่อมต่ออาจต้องมีการตรวจสอบเพิ่มเติม กระบวนการตรวจสอบควรเป็นไปตามวิธีการที่ได้รับอนุมัติ แทนที่จะอาศัยเพียงรูปลักษณ์ภายนอกเท่านั้น
หากสงสัยว่ามีข้อบกพร่องในการเคลือบ ควรประเมินสาเหตุและขอบเขตก่อนที่จะดำเนินการซ่อมแซมหรือดัดแปลงใดๆ วิธีการซ่อมแซมจะต้องเหมาะสมกับระบบการเคลือบเดิม วัสดุพิมพ์ รูปทรงของอุปกรณ์ และสภาวะของกระบวนการที่ต้องการ
รักษาบันทึกการปฏิบัติงานที่ถูกต้อง
บันทึกสภาพการทำงาน กิจกรรมการทำความสะอาด ผลการตรวจสอบ งานบำรุงรักษา และการดัดแปลงอุปกรณ์สามารถช่วยระบุปัญหาที่เกิดขึ้นซ้ำได้ นอกจากนี้ยังสนับสนุนการเปรียบเทียบระหว่างเงื่อนไขการออกแบบดั้งเดิมกับหน้าที่กระบวนการจริง
หากตัวกลางทางเคมี ความเข้มข้น อุณหภูมิในการทำงาน ความดัน หรือวิธีการทำความสะอาดเปลี่ยนแปลงไปอย่างมาก ควรตรวจสอบอุปกรณ์ก่อนเริ่มกระบวนการแก้ไข เรือที่ได้รับการอนุมัติสำหรับเงื่อนไขหนึ่งชุดไม่ควรได้รับการพิจารณาให้เหมาะสมกับการใช้งานที่แตกต่างกันโดยอัตโนมัติ
10. อุปกรณ์เคลือบและอุปกรณ์ปูแผ่น
การเคลือบ PFA และการบุแผ่นเป็นแนวทางที่แตกต่างกันในการสร้างพื้นผิวภายในที่ทนต่อการกัดกร่อน ตัวเลือกที่เหมาะสมขึ้นอยู่กับรูปทรงของภาชนะ ความต้องการของกระบวนการ ข้อกำหนดการเคลือบหรือซับใน สภาพการทำงาน และวิธีการผลิต
วิธีการก่อสร้างแตกต่างกันอย่างไร
การเคลือบ PFA ถูกเคลือบบนพื้นผิวโลหะโดยใช้กระบวนการใช้งานที่เหมาะสม วิธีการนี้อาจได้รับการพิจารณาสำหรับโครงสร้างภายในบางอย่าง ซึ่งวิธีการเคลือบสามารถให้ความครอบคลุมที่ต้องการได้ และในกรณีที่รูปทรงเรขาคณิตที่ซับซ้อนทำให้การพิจารณาการออกแบบที่สำคัญในการเข้าถึงพื้นผิวและความสม่ำเสมอสม่ำเสมอ
อุปกรณ์ที่มีการบุแผ่นใช้การบุโพลีเมอร์แยกต่างหากที่ติดตั้งภายในภาชนะ โครงสร้าง ข้อต่อ การเปลี่ยนภาพ การจัดเตรียมสิ่งที่แนบมา และรูปทรงแตกต่างจากการเคลือบที่ใช้ แต่ละวิธีจะต้องได้รับการประเมินตามข้อกำหนดทางเทคนิคของตนเอง
เหตุใดเรขาคณิตจึงมีอิทธิพลต่อการตัดสินใจ
รูปทรงของเรืออาจส่งผลต่อวิธีการติดตั้งหรือใช้งานชั้นป้องกันภายใน รวมถึงวิธีการตรวจสอบความสมบูรณ์ของชั้นด้วย หัวฉีดจำนวนมาก คุณสมบัติภายในที่ซับซ้อน และการเปลี่ยนแปลงทิศทางของพื้นผิวอาจส่งผลต่อวิธีการก่อสร้างที่เหมาะกับการใช้งานที่ต้องการ
อย่างไรก็ตาม เรขาคณิตที่ซับซ้อนด้วยตัวมันเองไม่ได้กำหนดว่าวิธีใดวิธีหนึ่งจะดีกว่าเสมอไป กระบวนการผลิตเฉพาะ ความครอบคลุมที่เป็นไปได้ ข้อกำหนดในการตรวจสอบ และเงื่อนไขด้านประสิทธิภาพจะต้องได้รับการตรวจสอบก่อนทำการคัดเลือกขั้นสุดท้าย
เปรียบเทียบข้อกำหนดด้านอุปกรณ์ทั้งหมด
การเลือกควรคำนึงถึงตัวกลางทางเคมี อุณหภูมิในการทำงาน ความดันหรือสุญญากาศ ขนาดของภาชนะ รายละเอียดภายในที่จำเป็น และแนวทางปฏิบัติในการบำรุงรักษาที่คาดหวัง ข้อมูลจำเพาะควรชี้แจงด้วยว่าจะประเมินความสมบูรณ์ของการเคลือบหรือซับในอย่างไร และเกณฑ์ใดกำหนดการยอมรับ
| ปัจจัยการเปรียบเทียบ | เคลือบ PFA แบบประยุกต์ | การก่อสร้างแบบมีแผ่นชีท |
|---|---|---|
| วิธีการก่อสร้าง | การเคลือบโพลีเมอร์ใช้กับพื้นผิวโลหะ | มีการติดตั้งแผ่นโพลีเมอร์แยกภายในตัวเรือ |
| ข้อควรพิจารณาทางเรขาคณิต | การเข้าถึงและความครอบคลุมของแอปพลิเคชันต้องได้รับการประเมินสำหรับรูปร่างภายใน | การติดตั้งแผ่นงาน ข้อต่อ การเปลี่ยนภาพ และขนาดภายในจำเป็นต้องได้รับการตรวจสอบ |
| การตรวจสอบคุณภาพ | วิธีการตรวจสอบต้องเหมาะสมกับวัสดุเคลือบ ความหนา และรูปทรงของอุปกรณ์ | การตรวจสอบต้องเหมาะสมกับโครงสร้างบุผิว ข้อต่อ และโครงร่างของถัง |
| ความเหมาะสมในการดำเนินงาน | ขึ้นอยู่กับความสมบูรณ์ของการเคลือบ ความเข้ากันได้ทางเคมี อุณหภูมิ และสภาวะความดัน | ขึ้นอยู่กับความเข้ากันได้ของซับใน โครงสร้าง ข้อต่อ และสภาพการใช้งาน |
| การตัดสินใจออกแบบ | พิจารณาว่าความครอบคลุมการใช้งานและการตรวจสอบการเคลือบจะตรงตามข้อกำหนดในส่วนใด | พิจารณาว่าการก่อสร้างแผ่นที่เสนอนั้นตรงตามข้อกำหนดของอุปกรณ์ที่ใด |
การเปรียบเทียบนี้อธิบายความแตกต่างของการก่อสร้างทั่วไป ไม่ได้พิสูจน์ว่าวิธีใดวิธีหนึ่งดีกว่าหรือเหมาะสมกับกระบวนการทางเคมีทุกประเภท
การตัดสินใจควรเป็นไปตามข้อกำหนดทางเทคนิคของแอปพลิเคชันแต่ละรายการ ความเข้ากันได้ทางเคมี การออกแบบอุปกรณ์ครบชุด ความสามารถในการผลิต การตรวจสอบ และขีดจำกัดการปฏิบัติงาน ล้วนต้องได้รับการพิจารณาก่อนที่จะอนุมัติวิธีการเคลือบหรือซับใน
11. การเตรียมข้อกำหนดทางเทคนิค
ข้อมูลจำเพาะที่เตรียมไว้อย่างดีจะทำให้ทีมวิศวกรรมอุปกรณ์มีข้อมูลที่จำเป็นในการประเมินเรือที่นำเสนอและระบุคำถามการออกแบบที่ยังไม่ได้รับการแก้ไข ควรอธิบายหน้าที่ของกระบวนการ สภาพแวดล้อมทางเคมี ขอบเขตการปฏิบัติงานทางกล ขนาด ข้อกำหนดในการเชื่อมต่อ และความคาดหวังด้านคุณภาพ
ลำดับต่อไปนี้สามารถช่วยจัดระเบียบข้อมูลก่อนการตรวจทานการออกแบบหรือคำขอใบเสนอราคา
-
กำหนดฟังก์ชั่นอุปกรณ์
ระบุว่าภาชนะจะถูกใช้เพื่อการจัดเก็บ รับ ผสม หรือแยกออกจากกัน อธิบายการไหลของวัสดุ อุปกรณ์ที่เชื่อมต่อ และขั้นตอนการทำงานที่กำหนดบทบาทในกระบวนการ
-
จัดทำเอกสารสื่อกระบวนการ
ระบุสารเคมี ความเข้มข้น สารผสมที่เกี่ยวข้อง สิ่งเจือปน ผลิตภัณฑ์ที่ทำปฏิกิริยา และสารทำความสะอาดที่อาจสัมผัสกับพื้นผิวภายใน
-
สร้างขอบเขตปฏิบัติการ
ระบุอุณหภูมิปกติและสูงสุด ความดันในการทำงานและการออกแบบ สภาวะสุญญากาศ หากมี และขั้นตอนกระบวนการที่อาจเกิดสภาวะเหล่านั้น
-
ยืนยันความจุและขนาด
ระบุกำลังการผลิตที่กำหนด ปริมาณการทำงานที่ต้องการ ขนาดโดยรวม ข้อจำกัดในการติดตั้ง ข้อกำหนดการสนับสนุน และการเข้าถึงการบำรุงรักษาที่มีอยู่
-
เตรียมกำหนดการเชื่อมต่อและอุปกรณ์เสริม
ระบุหัวฉีด ช่องเปิด ท่อระบายน้ำ ช่องระบายอากาศ เครื่องมือ การจัดการถังกวน และส่วนประกอบอื่นๆ รวมถึงตำแหน่ง ขนาด ประเภทการเชื่อมต่อ และข้อมูลการวาดที่เกี่ยวข้อง
-
กำหนดข้อกำหนดการเคลือบและการตรวจสอบ
ระบุพื้นที่ที่จะเคลือบ เกณฑ์ความหนาที่เกี่ยวข้อง การตรวจสอบความสมบูรณ์ที่เกี่ยวข้อง การทดสอบแรงกดที่จำเป็น เกณฑ์การยอมรับ และเอกสารที่จำเป็น
-
ตรวจสอบความต้องการในการติดตั้งและบำรุงรักษา
ระบุข้อจำกัดในการเข้าถึง อินเทอร์เฟซการเชื่อมต่อ ข้อกำหนดในการทำความสะอาด แนวทางปฏิบัติในการบำรุงรักษาที่คาดหวัง และข้อจำกัดใดๆ ที่เกิดขึ้นจากแผนผังโรงงานที่มีอยู่
-
แก้ไขปัญหาทางเทคนิคแบบเปิด
บันทึกข้อมูลสารเคมีที่หายไป สภาพการทำงานที่ไม่แน่นอน ขนาดที่ขัดแย้งกัน และรายละเอียดที่ต้องได้รับการยืนยันก่อนการออกแบบขั้นสุดท้ายจะได้รับการอนุมัติ
รายการตรวจสอบข้อมูลทางเทคนิค
| หมวดหมู่ | ข้อมูลที่จำเป็น | วัตถุประสงค์ |
|---|---|---|
| หน้าที่กระบวนการ | ฟังก์ชั่นอุปกรณ์ ขั้นตอนการทำงาน การไหลของวัสดุ และอุปกรณ์เชื่อมต่อ | สร้างการกำหนดค่าที่จำเป็น |
| สารเคมีขนาดกลาง | องค์ประกอบ ความเข้มข้น สารผสม สิ่งเจือปน และสารทำความสะอาด | รองรับการประเมินความเข้ากันได้ |
| สภาพการทำงาน | อุณหภูมิ ความดัน สุญญากาศ และการเปลี่ยนแปลงของกระบวนการ | กำหนดซองปฏิบัติการ |
| ขนาด | ความจุที่กำหนด ปริมาณการทำงาน ขนาดโดยรวม และข้อจำกัดในการติดตั้ง | ตรวจสอบกำลังการผลิตและการรวมโรงงาน |
| การเชื่อมต่อ | ตำแหน่งหัวฉีด ช่องเปิด เครื่องมือ รายละเอียดเครื่องกวน และอุปกรณ์เสริม | ประสานงานอินเทอร์เฟซและการจัดเรียงภายใน |
| การประกันคุณภาพ | ความหนาของชั้นเคลือบ การตรวจสอบความสมบูรณ์ การทดสอบแรงดัน และเกณฑ์การยอมรับ | กำหนดวิธีการตรวจสอบความสอดคล้อง |
ในกรณีที่มีแบบร่าง ให้รวมไว้ในการตรวจสอบด้านเทคนิค รูปแบบการวางท่อ รายละเอียดฐานราก และข้อจำกัดในการติดตั้งที่มีอยู่อาจมีความสำคัญเมื่อเรือต้องพอดีกับโรงงานที่จัดตั้งขึ้น
หากไม่ทราบพารามิเตอร์ที่ต้องการ ให้แสดงความไม่แน่นอนนั้นให้มองเห็นได้ รายการที่ชัดเจนของรายการคงค้างช่วยให้ฝ่ายที่รับผิดชอบสามารถจัดการกับข้อมูลที่ขาดหายไปก่อนที่ข้อกำหนดที่เสนอจะสรุปได้
12. ข้อผิดพลาดในการเลือกทั่วไป
ปัญหาเกี่ยวกับข้อกำหนดของอุปกรณ์หลายอย่างเกิดขึ้นจากการเคลือบเป็นปัจจัยเดียวที่กำหนดความเหมาะสม กระบวนการคัดเลือกที่เชื่อถือได้ยังคำนึงถึงโครงสร้างโลหะ รูปทรงของอุปกรณ์ สภาพการทำงาน การติดตั้ง และการตรวจสอบที่จำเป็นด้วย
สมมติว่าความทนทานต่อสารเคมีทั่วไปรับประกันความเหมาะสม
ข้อความกว้างๆ เกี่ยวกับการทนต่อสารเคมีของ PFA ไม่ได้ระบุว่าเข้ากันได้กับทุกความเข้มข้น ส่วนผสม หรืออุณหภูมิในการทำงาน การใช้งานจริงอาจรวมถึงสารทำความสะอาดหรือขั้นตอนกระบวนการที่มีองค์ประกอบทางเคมีต่างกัน
แนวทางที่ดีกว่า:ระบุสื่อกระบวนการที่เกี่ยวข้องทั้งหมด และยืนยันความเข้ากันได้กับอุณหภูมิ ความเข้มข้น การเปิดรับแสง และสภาพการทำงานที่แท้จริง
การรักษาช่วงอุณหภูมิที่ระบุให้เป็นสากล
กลุ่มอุปกรณ์ที่เผยแพร่อาจอธิบายถึงผลิตภัณฑ์ที่นำเสนอ แต่ขีดจำกัดที่อนุญาตสำหรับภาชนะแต่ละชนิดนั้นขึ้นอยู่กับโครงสร้าง ระบบการเคลือบ ตัวกลาง แรงดัน และรอบการทำงาน
แนวทางที่ดีกว่า:ยืนยันขีดจำกัดอุณหภูมิสำหรับการกำหนดค่าที่เลือก และประเมินการรวมกันของอุณหภูมิและความดันที่เกิดขึ้นในการให้บริการ
ระบุเฉพาะความจุของเรือ
ความจุเพียงอย่างเดียวไม่ได้กำหนดขนาดโดยรวม ปริมาณการทำงาน ตำแหน่งการเชื่อมต่อ หรือข้อกำหนดในการติดตั้ง เรือที่มีปริมาตรระบุที่ถูกต้องอาจยังไม่เหมาะสมกับแผนผังโรงงานที่มีอยู่หรือการดำเนินการตามกระบวนการที่ต้องการ
แนวทางที่ดีกว่า:ระบุปริมาณการทำงาน มิติหลัก ข้อกำหนดการเชื่อมต่อ ข้อจำกัดในการเข้าถึง และการจัดการการสนับสนุนร่วมกัน
มองเห็นคุณสมบัติภายในที่ซับซ้อน
การเปิด มุม การเปลี่ยนภาพ และส่วนประกอบภายในอาจส่งผลต่อการเคลือบ ความครอบคลุม และการเข้าถึงการตรวจสอบ หากคุณสมบัติเหล่านี้ไม่ได้รับการตรวจสอบตั้งแต่เนิ่นๆ ข้อกำหนดที่สำคัญอาจแก้ไขได้ยากหลังจากเริ่มการผลิตแล้ว
แนวทางที่ดีกว่า:จัดทำแบบร่างที่มีรายละเอียดเพียงพอและกำหนดพื้นผิวที่ต้องการการป้องกัน พร้อมทั้งวิธีการตรวจสอบสำหรับพื้นที่วิกฤต
ละเว้นอุปกรณ์เสริมและส่วนประกอบที่เปียก
พื้นผิวเคลือบหลักอาจเข้ากันได้กับตัวกลางในกระบวนการ ในขณะที่ซีล ปะเก็น เครื่องมือ หรือส่วนประกอบอื่น ๆ ที่เกี่ยวข้องไม่เข้ากัน ชิ้นส่วนเหล่านี้จะต้องได้รับการตรวจสอบแยกกันเนื่องจากองค์ประกอบของระบบอุปกรณ์ที่สมบูรณ์
แนวทางที่ดีกว่า:รวมอุปกรณ์เสริมที่เกี่ยวข้องไว้ในความเข้ากันได้ของวัสดุและการตรวจสอบสภาพการทำงาน
ออกจากเกณฑ์การตรวจสอบไม่ได้กำหนด
ข้อกำหนดทั่วไปสำหรับการเคลือบคุณภาพสูงไม่ได้ระบุวิธีตรวจสอบชั้นที่เสร็จแล้วหรือสิ่งที่ถือเป็นการยอมรับ ซึ่งอาจทำให้การยืนยันไม่สอดคล้องกันหรือไม่สมบูรณ์
แนวทางที่ดีกว่า:ตกลงเกี่ยวกับขั้นตอนการตรวจสอบ ข้อกำหนดความหนา การตรวจสอบความสมบูรณ์ เงื่อนไขการทดสอบ และบันทึกก่อนการผลิต
ไม่สามารถประเมินกระบวนการที่เปลี่ยนแปลงใหม่ได้
ถังที่เลือกสำหรับกระบวนการหนึ่งอาจไม่เหมาะหากตัวกลางทางเคมี ความเข้มข้น อุณหภูมิ ความดัน หรือขั้นตอนการทำความสะอาดเปลี่ยนแปลง แม้แต่การปรับเปลี่ยนกระบวนการที่ค่อนข้างเล็กก็สามารถส่งผลกระทบต่อสมมติฐานดั้งเดิมหนึ่งข้อหรือมากกว่านั้นได้
แนวทางที่ดีกว่า:ตรวจสอบการเปลี่ยนแปลงกับข้อกำหนดเฉพาะของอุปกรณ์ที่ได้รับอนุมัติก่อนที่จะแนะนำเงื่อนไขการทำงานที่แก้ไข
หลักการเลือก:การเคลือบ โครงสร้างภาชนะ หน้าที่ของกระบวนการ และแผนการตรวจสอบจะต้องได้รับการประเมินร่วมกัน การยืนยันองค์ประกอบเหล่านี้เพียงอย่างใดอย่างหนึ่งไม่เพียงพอที่จะกำหนดความเหมาะสมของการประกอบอุปกรณ์ที่สมบูรณ์
13. การตรวจสอบการกำหนดค่าและการออกแบบที่กำหนดเอง
เรือสำหรับกระบวนการทางอุตสาหกรรมมักจะต้องเหมาะสมกับกำลังการผลิต แผนผังโรงงาน การจัดการการเชื่อมต่อ หรือการกำหนดค่าภายใน การปรับแต่งสามารถตอบสนองความต้องการเหล่านี้ได้ แต่การออกแบบที่เสนอจะต้องสอดคล้องกับสภาพการทำงานทางเคมีและทางกลที่ตั้งใจไว้
จัวเอียนให้บริการออกแบบและผลิตซับในป้องกันการกัดกร่อนในอุตสาหกรรมและอุปกรณ์เคมี การกำหนดค่าอุปกรณ์สามารถพูดคุยเกี่ยวกับประเภทถัง ขนาด โครงสร้างภายใน การจัดเรียงหัวฉีด และเงื่อนไขกระบวนการที่ระบุได้
เริ่มต้นด้วยแอปพลิเคชันที่ต้องการ
การอภิปรายเบื้องต้นควรกำหนดสิ่งที่ภาชนะต้องทำ และพื้นผิวใดที่ต้องการการป้องกันการกัดกร่อน ถังเก็บอาจต้องมีการจัดเตรียมการเชื่อมต่อการถ่ายโอนที่ค่อนข้างตรงไปตรงมา ในขณะที่ถังผสมหรือคอลัมน์อาจต้องมีการกำหนดค่าภายในที่มีรายละเอียดมากขึ้น
การกำหนดฟังก์ชันกระบวนการที่จำเป็นช่วยแยกแยะคุณลักษณะที่ต้องการจากอุปกรณ์เสริมเพิ่มเติม นอกจากนี้ยังสร้างพื้นฐานที่แม่นยำยิ่งขึ้นสำหรับการตรวจสอบรูปทรงของภาชนะ ความครอบคลุมของการเคลือบ สภาพการทำงาน และการเข้าถึงการบำรุงรักษา
ระบุขนาดและรายละเอียดการเชื่อมต่อ
ปริมาตรของภาชนะ ขนาดโดยรวม ตำแหน่งหัวฉีด ช่องเปิด สิ่งรองรับ และข้อกำหนดด้านอุปกรณ์เสริม ควรได้รับการบันทึกไว้อย่างชัดเจนที่สุด หากอุปกรณ์ต้องเชื่อมต่อกับระบบที่มีอยู่ ควรรวมภาพวาดโรงงานและขนาดส่วนต่อประสานที่เกี่ยวข้องด้วย
ควรตรวจสอบรายละเอียดร่วมกันมากกว่าแยกกัน ตัวอย่างเช่น การเปลี่ยนแปลงตำแหน่งของหัวฉีดอาจส่งผลต่อการวางแนวท่อ การเข้าถึงภายใน และพื้นที่ที่ต้องมีการตรวจสอบการเคลือบ
ยืนยันสภาพการทำงานก่อนอนุมัติ
ข้อกำหนดของตัวกลางทางเคมี ความเข้มข้น อุณหภูมิ ความดันหรือสุญญากาศ และวงจรกระบวนการควรได้รับการตรวจสอบก่อนที่การกำหนดค่าจะเสร็จสิ้น ความไม่แน่นอนใดๆ ที่อาจส่งผลต่อความเหมาะสมในการเคลือบหรือการออกแบบโครงสร้างควรยังคงเป็นรายการทางเทคนิคที่เปิดอยู่จนกว่าจะได้รับการแก้ไข
ในกรณีที่การใช้งานเกี่ยวข้องกับอุณหภูมิที่เพิ่มขึ้น การเปลี่ยนแปลงความดัน หรือหน้าที่สุญญากาศ การกำหนดค่าที่เลือกควรได้รับการประเมินโดยเฉพาะสำหรับเงื่อนไขเหล่านั้น คำอธิบายทั่วไปของกลุ่มอุปกรณ์ไม่ควรนำมาใช้แทนเพื่อยืนยันขีดจำกัดที่ใช้กับเรือที่นำเสนอ
ประสานงานข้อกำหนดด้านการผลิตและคุณภาพ
เอกสารทางเทคนิคที่ได้รับอนุมัติควรระบุโครงสร้างอุปกรณ์ที่ต้องการ ข้อกำหนดในการเคลือบ การเชื่อมต่อ อุปกรณ์เสริม และเกณฑ์การตรวจสอบที่เกี่ยวข้อง นี่เป็นพื้นฐานที่ใช้ร่วมกันสำหรับการตรวจสอบผลิตภัณฑ์ที่ผลิต
การตรวจสอบความหนาของชั้นเคลือบ การตรวจจับรูเข็ม การทดสอบแรงดัน และการตรวจสอบอื่นๆ ควรระบุไว้ตามที่การออกแบบอุปกรณ์กำหนด ควรตกลงวิธีการที่ใช้บังคับและขีดจำกัดการยอมรับก่อนที่จะปล่อยการผลิต
เตรียมข้อมูลสำหรับการอภิปรายทางเทคนิค
- ประเภทอุปกรณ์และฟังก์ชันกระบวนการที่ต้องการ
- องค์ประกอบทางเคมี ความเข้มข้น สารผสม และสารทำความสะอาด
- อุณหภูมิการทำงานปกติและสูงสุด
- แรงดันใช้งาน แรงดันการออกแบบ และสภาวะสุญญากาศ หากมี
- กำลังการผลิตที่กำหนด ปริมาณการทำงาน และขนาดโดยรวมที่ต้องการ
- ตารางเวลาหัวฉีด ตำแหน่งการเชื่อมต่อ คุณสมบัติภายใน และอุปกรณ์เสริม
- ข้อกำหนดด้านความหนาของชั้นเคลือบ การตรวจสอบความสมบูรณ์ การทดสอบ และการยอมรับ
- แบบร่างการติดตั้ง ส่วนต่อประสานโรงงาน และข้อจำกัดในการเข้าถึง
รายละเอียดเหล่านี้เป็นจุดเริ่มต้นที่เป็นประโยชน์สำหรับการประเมินทางเทคนิคและใบเสนอราคา การออกแบบขั้นสุดท้ายควรได้รับการยืนยันหลังจากตรวจสอบข้อกำหนดทางเคมี เครื่องกล มิติ และคุณภาพสำหรับบริการที่ต้องการแล้ว
14. คำถามที่พบบ่อย
คำตอบต่อไปนี้ครอบคลุมคำถามทั่วไปเกี่ยวกับการเคลือบ PFA การกำหนดค่าอุปกรณ์ สภาพการทำงาน และการประเมินทางเทคนิค
การเคลือบ PFA ใช้ในกระบวนการแปรรูปทางเคมีอย่างไร
การเคลือบ PFA จะสร้างเกราะป้องกันฟลูออโรโพลีเมอร์บนพื้นผิวโลหะเพื่อให้การป้องกันการกัดกร่อนสำหรับตัวกลางในกระบวนการที่เข้ากันได้ อาจใช้ในถังเก็บ ถังรับ ถังผสม และเสาได้ การกำหนดค่าที่เหมาะสมขึ้นอยู่กับความเข้ากันได้ทางเคมี รูปทรงของอุปกรณ์ สภาพการทำงาน และข้อกำหนดของกระบวนการ
อะไรคือความแตกต่างระหว่างอุปกรณ์ที่เคลือบด้วย PFA และอุปกรณ์ที่บุด้วยแผ่น?
มีการเคลือบผิวบนพื้นผิวโลหะ ในขณะที่อุปกรณ์ที่ปูด้วยแผ่นจะใช้การบุโพลีเมอร์แยกต่างหากที่ติดตั้งอยู่ภายในภาชนะ วิธีการนี้เกี่ยวข้องกับการพิจารณาการก่อสร้างและการตรวจสอบที่แตกต่างกัน การเลือกขึ้นอยู่กับรูปทรงของภาชนะ สภาวะของกระบวนการ ข้อกำหนดในการบุหรือการเคลือบ และวิธีการผลิตที่เหมาะสมสำหรับการใช้งาน
ช่วงอุณหภูมิใดที่ระบุไว้สำหรับช่วงอุปกรณ์นี้
ข้อมูลผลิตภัณฑ์ที่ให้มาจะแสดงช่วงอุณหภูมิ -20°C ถึง 260°C ช่วงนี้จะต้องได้รับการยืนยันสำหรับภาชนะที่เลือก โครงสร้างการเคลือบ ตัวกลางทางเคมี สภาวะความดัน และรอบการทำงาน ไม่ควรถือว่ามีการใช้โดยอัตโนมัติกับทุกการกำหนดค่าอุปกรณ์
ขนาดเรือและการกำหนดค่าภายในสามารถปรับแต่งได้หรือไม่?
การกำหนดค่าอุปกรณ์สามารถพูดคุยได้ตามประเภทภาชนะ ความจุ ขนาด ตำแหน่งหัวฉีด โครงสร้างภายใน และอุปกรณ์เสริมของกระบวนการที่ต้องการ การจัดการที่เป็นไปได้ขึ้นอยู่กับการใช้งานที่ต้องการ วิธีการผลิต ข้อกำหนดในการเคลือบ และสภาวะการทำงานที่ระบุ
ควรประเมินความเข้ากันได้ของสารเคมีอย่างไร
ระบุองค์ประกอบทางเคมีที่สมบูรณ์ ความเข้มข้น อุณหภูมิในการทำงาน ระยะเวลาการสัมผัส และสารทำความสะอาดที่เกี่ยวข้องหรือความผันแปรของกระบวนการ ควรยืนยันความเข้ากันได้สำหรับการเคลือบที่เลือกและสภาพการทำงานจริง ข้อความทั่วไปเกี่ยวกับการทนต่อสารเคมีไม่สามารถใช้ทดแทนการประเมินเฉพาะการใช้งานได้
วิธีการตรวจสอบใดบ้างที่อาจใช้ในการเคลือบ?
ข้อมูลผลิตภัณฑ์ที่ให้มาจะระบุการตรวจจับรูเข็ม การตรวจสอบความหนาของชั้นเคลือบ และการทดสอบแรงดันก่อนส่งมอบ ควรยืนยันขั้นตอนและเกณฑ์การยอมรับที่แน่นอนสำหรับอุปกรณ์แต่ละชิ้นและการก่อสร้าง การตรวจสอบเหล่านี้ระบุแง่มุมต่างๆ ของสภาพการเคลือบและความสมบูรณ์ของอุปกรณ์
การเคลือบเรียบรับประกันทำความสะอาดง่ายหรือไม่?
ไม่ พื้นผิวเรียบอาจช่วยลดการกักเก็บวัสดุ แต่ความสามารถในการทำความสะอาดที่แท้จริงยังขึ้นอยู่กับรูปทรงของภาชนะ ลักษณะของสารตกค้าง การระบายน้ำ การเข้าถึง สารทำความสะอาด อุณหภูมิ และขั้นตอนการทำความสะอาด การออกแบบอุปกรณ์ที่สมบูรณ์และวิธีการทำความสะอาดที่ต้องการควรได้รับการประเมินร่วมกัน
ข้อมูลใดบ้างที่จำเป็นในการขอการกำหนดค่าอุปกรณ์ที่เหมาะสม?
จัดเตรียมฟังก์ชันกระบวนการที่ต้องการ องค์ประกอบทางเคมีและความเข้มข้น อุณหภูมิในการทำงาน ข้อกำหนดด้านความดันหรือสุญญากาศ ความจุที่ต้องการ ขนาดโดยรวม รูปแบบการเชื่อมต่อ คุณลักษณะภายใน อุปกรณ์เสริม และข้อกำหนดในการตรวจสอบ แบบร่างโรงงานที่มีอยู่และข้อจำกัดในการติดตั้งสามารถช่วยให้ทีมวิศวกรประเมินข้อเสนอที่เสนอได้
15. ข้อพิจารณาทางวิศวกรรมขั้นสุดท้าย
การเลือกอุปกรณ์เคลือบ PFAสำหรับกระบวนการทางเคมีจำเป็นต้องมีการประเมินการทำงานร่วมกันของการเคลือบ ความครอบคลุมพื้นผิว โครงสร้างอุปกรณ์ สภาพการทำงาน และข้อกำหนดของกระบวนการ ถังเก็บ ถังรับ ถังผสม และเสามีหน้าที่ที่แตกต่างกัน ดังนั้นแต่ละโครงสร้างจึงต้องได้รับการพัฒนาตามหน้าที่ที่ตั้งใจไว้
ข้อมูลจำเพาะที่เชื่อถือได้ควรกำหนดตัวกลางและความเข้มข้นของสารเคมี ช่วงอุณหภูมิ สภาวะความดันหรือสุญญากาศ ความจุ ขนาด การเชื่อมต่อ และอุปกรณ์เสริม ข้อกำหนดด้านความหนาของชั้นเคลือบ การตรวจจับรูเข็ม การทดสอบแรงดัน และเกณฑ์การตรวจสอบอื่นๆ ที่เกี่ยวข้องควรกำหนดไว้ก่อนการผลิต
การติดตั้ง การทำความสะอาด การบำรุงรักษา และการเปลี่ยนแปลงของกระบวนการที่คาดการณ์ได้เป็นส่วนหนึ่งของการประเมินอุปกรณ์โดยรวม ช่วยพิจารณาว่าการก่อสร้างและการเตรียมการเคลือบที่เสนอนั้นเหมาะสมกับสภาวะที่คาดหวังตลอดวงจรการทำงานหรือไม่
ด้วยการกำหนดข้อกำหนดเหล่านี้แต่เนิ่นๆ และแก้ไขความไม่แน่นอนทางเทคนิคก่อนการอนุมัติการออกแบบ วิศวกรกระบวนการจะสามารถสร้างพื้นฐานที่ชัดเจนยิ่งขึ้นสำหรับการกำหนดค่าอุปกรณ์ การตรวจสอบคุณภาพ และการบูรณาการเข้ากับระบบการผลิต
หารือเกี่ยวกับข้อกำหนดการเคลือบ PFA ของคุณ
ระบุข้อกำหนดเกี่ยวกับสารเคมี ความเข้มข้น อุณหภูมิในการทำงาน สภาวะความดันหรือสุญญากาศ ความจุของถัง รูปแบบการเชื่อมต่อ และข้อกำหนดในการตรวจสอบการเคลือบ เพื่อเริ่มการอภิปรายทางเทคนิคเกี่ยวกับการกำหนดค่าอุปกรณ์ที่เหมาะสม
ส่งข้อกำหนดอุปกรณ์ของคุณ
