ศอกท่อเคมีเรียงราย PTFE

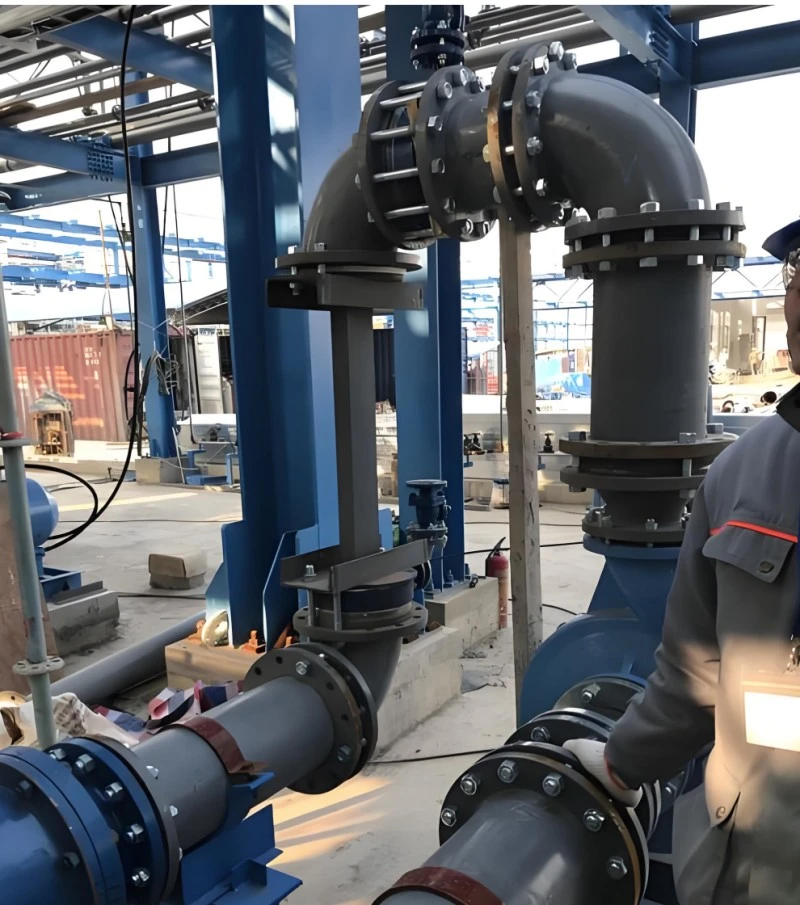

ศอกท่อเคมีเรียงราย PTFE นำเสนอโดย Zhuoyan ผู้ผลิตมืออาชีพจากประเทศจีน เป็นข้อต่อหลักที่ขาดไม่ได้ภายในระบบท่อเคมีป้องกันการกัดกร่อน ในสายส่งของไหลที่มีฤทธิ์กัดกร่อน ทิศทางการไหลจะเปลี่ยนที่ข้อศอก การกำจัดสิ่งสกปรกด้วยความเร็วสูงด้วยตัวกลางที่ประกอบด้วยกรด ด่าง และฟลูออรีน ทำให้ตำแหน่งโค้งงอเป็นจุดเสียหายที่เปราะบางที่สุดของท่อทั้งหมด ข้อศอกเหล็กกล้าคาร์บอนธรรมดาทนทุกข์ทรมานจากการกัดเซาะอย่างรวดเร็ว อุปกรณ์ฉีดพ่นแบบธรรมดาสามารถลอกเคลือบได้ง่ายภายใต้การกำจัดสิ่งสกปรกปานกลาง ข้องอแบบคอมโพสิตของเราผสมผสานตัวถังด้านนอกที่ทำจากเหล็กคาร์บอนที่มีความแข็งแรงสูงและซับใน PTFE แบบเต็มชั้นที่ไร้รอยต่อ จะช่วยแก้ปัญหาความเสี่ยงจากการกัดกร่อนและการกัดกร่อนที่มุมเลี้ยวเป็นพิเศษ สามารถจับคู่โดยตรงกับท่อตรง ทีออฟ และตัวลดที่มีเส้น PTFE ซึ่งใช้กันอย่างแพร่หลายในสายลำเลียงสื่อที่มีฤทธิ์กัดกร่อนแบบปิดของสวนอุตสาหกรรมเคมีในต่างประเทศ

ศอกท่อเคมีเรียงราย PTFE คืออะไร

ข้องอท่อส่งสารเคมีที่มีเส้น PTFE เป็นข้อต่อโค้งท่อป้องกันการกัดกร่อนโดยเฉพาะ ประกอบด้วยตัวข้อศอกเหล็กกล้าคาร์บอนและซับใน PTFE เคลือบสูญญากาศแบบไร้รอยต่อ หน้าที่หลักคือการเปลี่ยนทิศทางการไหลของของไหลภายในท่อลำเลียงสารเคมี แตกต่างจากส่วนท่อตรง พื้นผิวโค้งงอด้านในของข้อศอกรองรับการขัดถูปานกลางด้วยความเร็วสูงอย่างต่อเนื่อง ผลิตภัณฑ์ของเราครอบคลุม PTFE เต็มรูปแบบ 100% ในส่วนโค้งงอ รูด้านใน และหน้าซีลหน้าแปลนโดยไม่มีพื้นที่โลหะเปลือย มีจำหน่ายในมุมโค้งงอหลายมุมสำหรับข้อกำหนดการกำหนดเส้นทางท่อที่แตกต่างกัน เป็นของข้อต่อท่อแบบพาสซีฟ ซึ่งไม่ได้ใช้สำหรับปฏิกิริยา การจัดเก็บ หรือการแยก เฉพาะสำหรับการเบี่ยงเบนปานกลางในลูปการลำเลียงแบบปิด และเชื่อมต่อกับส่วนประกอบท่ออื่นๆ ผ่านหน้าแปลนป้องกันการกัดกร่อน HG20536

ตารางข้อมูลจำเพาะทางเทคนิคที่สมบูรณ์

คุณสมบัติหลัก

1. การซับในแบบไม่มีรอยต่อแบบเต็มส่วนโค้งเพื่อกำจัดสิ่งสกปรกในการไหล ส่วนโค้งงอทั้งหมดได้รับการหุ้มด้วย PTFE โดยไม่มีรอยเชื่อมที่ตำแหน่งการหมุนของการไหล ต้านทานการขัดถูอย่างต่อเนื่องจากของไหลที่มีฤทธิ์กัดกร่อนความเร็วสูง ช่วยยืดอายุการใช้งานของตำแหน่งที่เปราะบางที่สุดของเครือข่ายท่อได้อย่างมาก

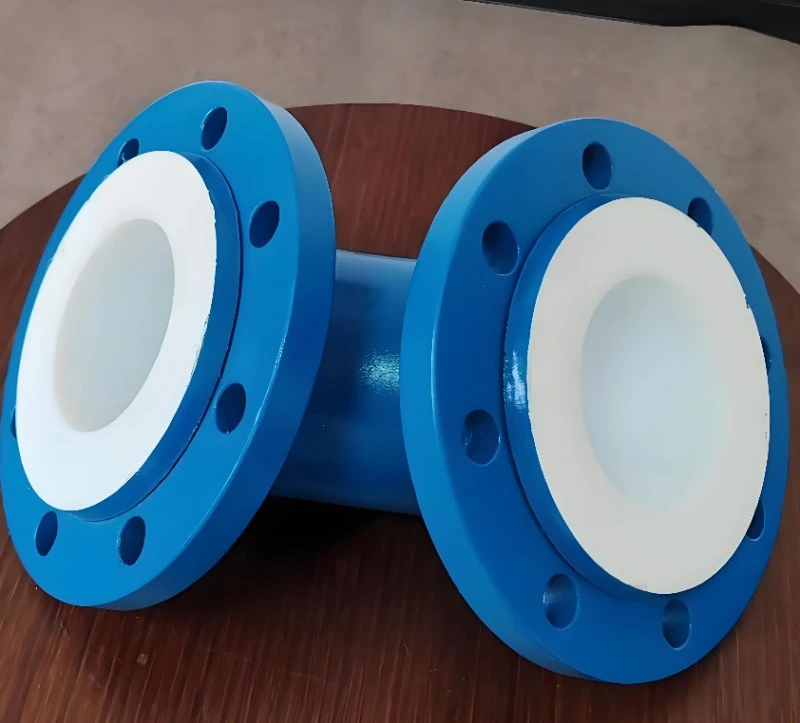

2. Zero-Dead-Angle Flange Integral Covering รูด้านในและพื้นผิวซีลหน้าแปลนถูกห่ออย่างต่อเนื่องด้วย PTFE ช่วยลดความเสี่ยงในการกัดกร่อนรอยแยกที่ข้อต่อหน้าแปลน หลีกเลี่ยงการซึมปานกลางระหว่างซับในและเมทริกซ์เหล็ก

3. การเลือกแบบยืดหยุ่นหลายมุมสำหรับเค้าโครงที่ซับซ้อน ให้มุมหลักสามมุม 45°, 90°, 180° ตอบสนองการกลึงไปป์ไลน์ในเวิร์กช็อปที่ซับซ้อน บายพาส และโครงร่าง U-loop ลดงานแก้ไขรองในสถานที่ทำงาน

4. ตัวข้อศอกเหล็กกล้าคาร์บอน - สตีลความแข็งแรงสูงเมทริกซ์ตัวข้อศอกเหล็กกล้าคาร์บอนปลอมแปลงรับแรงกดดันของระบบและผลกระทบทางกลภายนอกหลีกเลี่ยงการเสียรูปภายใต้การขยายและการหดตัวทางความร้อนของท่อ

5. ความสามารถในการเปลี่ยนได้อย่างสมบูรณ์แบบด้วยขนาดหน้าแปลนป้องกันการกัดกร่อนแบบครบวงจร HG20536 แบบครบวงจรสามารถประกอบแทนกันได้กับท่อตรงที่มีเส้น Zhuoyan, ที, ตัวลดและอุปกรณ์กระบวนการหลัก

6. โครงสร้างสำเร็จรูปขนาดกะทัดรัด ข้อศอกสำเร็จรูปได้รับการบุล่วงหน้าในโรงงาน ไม่จำเป็นต้องดำเนินการซับในสถานที่ ช่วยลดระยะเวลาการติดตั้งท่อในโรงงานเคมี

ข้อควรระวังในการดำเนินงาน

1. ความสามารถในการปรับตัวปานกลาง: แม้ว่าจะทนทานต่อของเหลวที่มีฤทธิ์กัดกร่อนส่วนใหญ่ แต่โลหะอัลคาไลหลอมเหลวและคลอรีนไตรฟลูออไรด์จะสร้างความเสียหายให้กับเยื่อบุ PTFE ห้ามสมัครสื่อดังกล่าว อัพเกรดเป็นชั้นบุหนา 3 มม. หากของเหลวมีกรดไฮโดรฟลูออริกและทำให้เกิดการขัดถูที่รุนแรง

2. ข้อ จำกัด อัตราการไหล: หลีกเลี่ยงความเร็วการไหลสูงเกินไปในระยะยาว ของไหลที่เร็วเกินไปจะเร่งการเสียดสีทางกายภาพบนพื้นผิวซับส่วนโค้งด้านใน

3. การป้องกันการติดตั้ง: ป้องกันหน้าปิดผนึก PTFE หน้าแปลนระหว่างการยกและการติดตั้ง ป้องกันรอยขีดข่วนที่เกิดจากลวดเหล็ก เครื่องมือมีคม

4. การพิจารณาการขยายตัวทางความร้อน: สำรองระยะขอบการเคลื่อนที่ของท่อที่เหมาะสม ห้ามมิให้ประกอบโดยบังคับโดยใช้ศอกดึงแบบเดรัจฉานเพื่อชดเชยการเบี่ยงเบนตำแหน่งการติดตั้ง

5. ข้อจำกัดด้านแรงดัน: ทำงานอย่างเคร่งครัดภายในช่วงอุณหภูมิแรงดันที่กำหนด แรงดันเกินจะทำให้เกิดการแยกซับอันตรายที่ซ่อนอยู่

6. ข้อห้ามในการเชื่อม: ห้ามทำการเชื่อมหรือตัดบริเวณข้อศอก อุณหภูมิสูงจะทำลายประสิทธิภาพการยึดเกาะของซับ PTFE ด้านใน

บรรจุภัณฑ์และการจัดส่งทั่วโลก

1. การป้องกันภายใน: ช่องด้านในของข้อศอกทุกอันถูกเป่าให้สะอาด ใบหน้าซีลหน้าแปลนถูกปิดแยกกันด้วยฝาครอบป้องกันรอยขีดข่วน PTFE โดยเฉพาะ เพื่อป้องกันความเสียหายของเยื่อบุระหว่างการขนส่ง

2. บรรจุภัณฑ์ด้านนอก: ข้อศอกขนาดเล็กใช้บรรจุภัณฑ์แบบกล่องแบ่งพาร์ติชัน ข้อศอก DN200-DN500 ขนาดใหญ่ได้รับการแก้ไขโดยลังไม้แบบกำหนดเองพร้อมฟิลเลอร์กันกระแทก หลีกเลี่ยงการชนกัน

3. การบรรทุกตู้คอนเทนเนอร์: ข้อศอกจะถูกคั่นด้วยบล็อคกันกระแทก ป้องกันการอัดขึ้นรูปและการเสียดสีระหว่างอุปกรณ์ในการขนส่งแบบผสมทางบกและทางทะเล

4. พอร์ตการจัดส่งที่มีอยู่: ชิงเต่า, เซี่ยงไฮ้, เทียนจิน

5. เอกสารพิธีการศุลกากรที่สมบูรณ์: สามารถจัดทำใบแจ้งหนี้การค้า รายการบรรจุภัณฑ์ รายงานการทดสอบการตรวจสอบโรงงาน เอกสารสนับสนุน CE ร่วมกันได้

คำถามที่พบบ่อย

คำถามที่ 1: ข้องอท่อส่งสารเคมีที่มีเส้น PTFE สามารถทนต่อการกำจัดสิ่งสกปรกเป็นเวลานานด้วยของเหลวที่มีกรดไฮโดรฟลูออริกได้หรือไม่

ตอบ: สำหรับสื่อกำจัดสิ่งสกปรกที่มีส่วนผสมของ HF โปรดเลือกรุ่นซับในที่มีความหนา 3 มม. เพื่อให้ได้ประสิทธิภาพการบริการที่เชื่อถือได้

คำถามที่ 2: เราจะได้ข้อศอกแบบ U-bend 180 องศาสำหรับเค้าโครงลูปไปป์ไลน์หรือไม่

ตอบ: ได้ มุมดัด 45°, 90°, 180° ทั้งหมดสามารถปรับแต่งได้ตามแบบการวางท่อของคุณ

คำถามที่ 3: อนุญาตให้ทำการตัดหรือเชื่อมข้อศอกที่ติดตั้งในสถานที่ได้หรือไม่?

ตอบ: ห้ามตัดและเชื่อมในสถานที่โดยเด็ดขาด อุณหภูมิสูงจะทำลายชั้นพันธะซับใน PTFE

คำถามที่ 4: ข้อศอกนี้สามารถเชื่อมต่อโดยตรงกับท่อตรงที่มีเส้น PTFE ได้หรือไม่?

ตอบ: ใช้มาตรฐานหน้าแปลนป้องกันการกัดกร่อน HG20536 แบบครบวงจร ประกอบโดยตรงกับส่วนประกอบท่อเรียงรายฟลูออรีนซีรีส์เต็ม

Q5: ปะเก็นใดควรจับคู่กับหน้าแปลนข้อศอกท่อเคมีที่มีเส้น PTFE

ตอบ: ต้องใช้ปะเก็น PTFE ที่รองรับ ไม่แนะนำให้ใช้ปะเก็นยางหรือโลหะธรรมดา

Q6: นโยบายการรับประกันสำหรับข้อต่อข้อศอกแบบเรียงรายมีอะไรบ้าง?

ตอบ: ตัวข้อศอกเหล็กกล้าคาร์บอนรับประกันโครงสร้าง 10 ปี ซับใน PTFE รับประกัน 5 ปี ไม่รวมรอยขีดข่วนและความเสียหายเทียมที่เกิดจากการติดตั้ง
