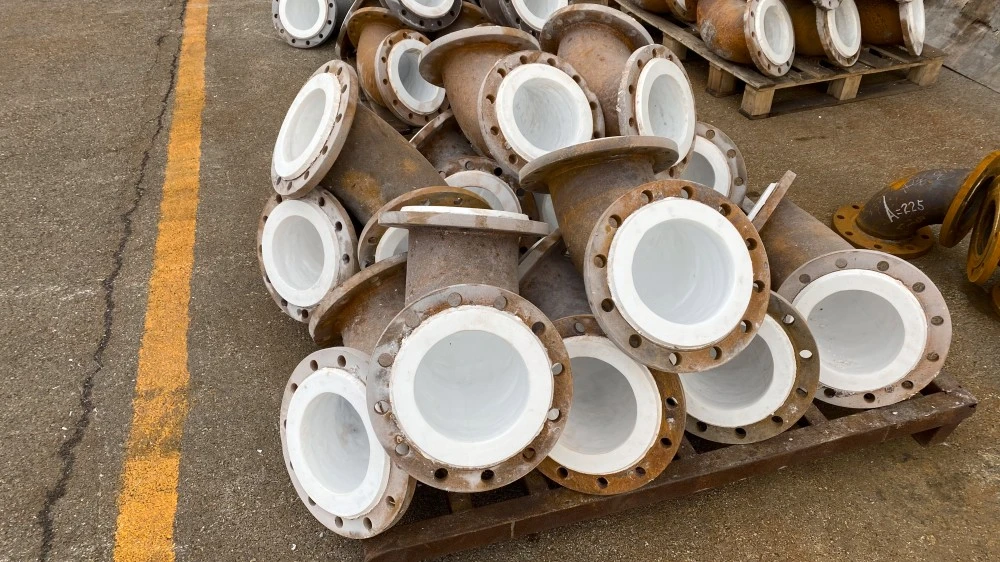

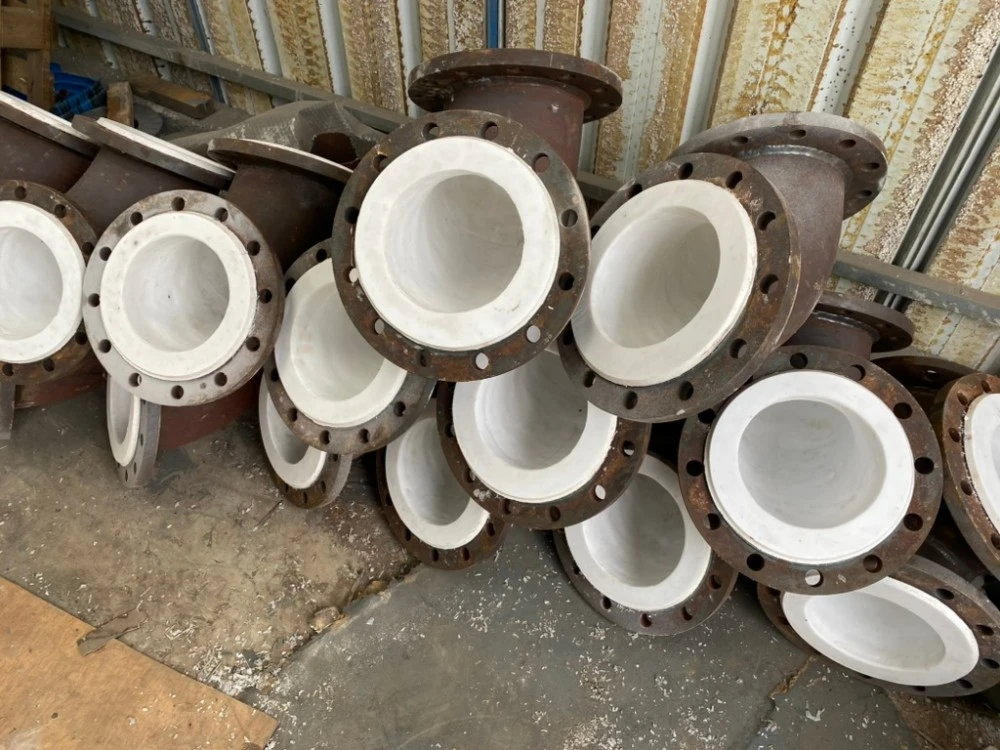

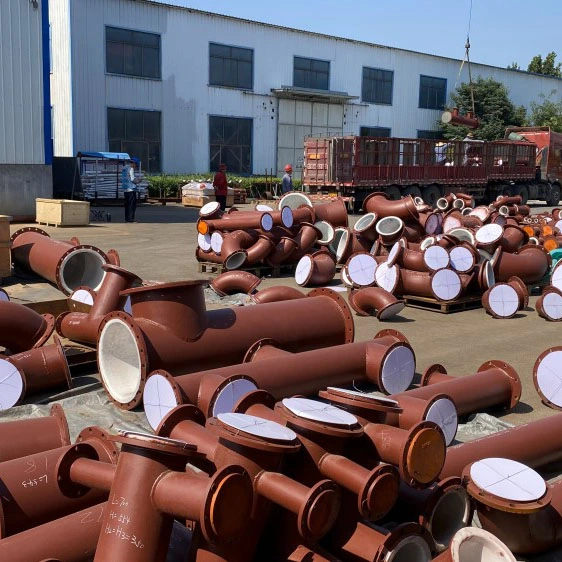

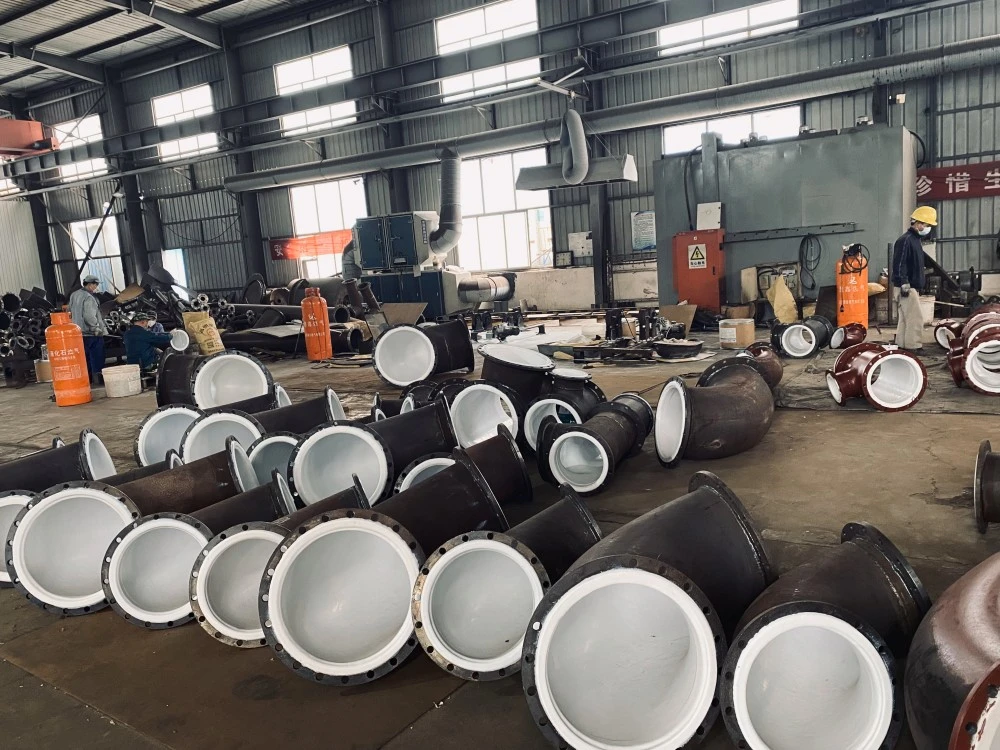

ศอกถ่ายโอนสารเคมีขนาดกลางที่มีเส้น PTFE

ข้อศอกถ่ายโอนสารเคมีที่มีเส้น PTFE นำเสนอโดย Zhuoyan ในประเทศจีนเป็นข้อต่อท่อแบบพิเศษที่ออกแบบมาเพื่อเปลี่ยนทิศทางการไหลในท่อบริการที่มีฤทธิ์กัดกร่อน ผลิตภัณฑ์นี้ผลิตโดย Zhuoyan โดยมีเปลือกนอกเป็นโลหะ โดยทั่วไปจะเป็นเหล็กกล้าคาร์บอนหรือสเตนเลส โดยมีซับโพลีเตตราฟลูออโรเอทิลีน (PTFE) ยึดติดกับพื้นผิวด้านใน โครงสร้างคอมโพสิตนี้ช่วยให้ข้อศอกสามารถทนต่อแรงกดภายในและความเค้นเชิงกลในขณะที่ป้องกันไม่ให้ตัวกลางในกระบวนการสัมผัสกับพื้นผิวโลหะ ซับใน PTFE เป็นเกราะป้องกันการโจมตีทางเคมี ทำให้ข้อศอกเหมาะสำหรับการขนส่งกรด เบส ตัวทำละลายอินทรีย์ และของเหลวที่มีฤทธิ์กัดกร่อนอื่นๆ

ผลิตภัณฑ์มีจำหน่ายในมุมมาตรฐาน ได้แก่ 45° และ 90° โดยมีขนาดตั้งแต่ DN15 ถึง DN600 วิธีการเชื่อมต่อประกอบด้วยปลายหน้าแปลนตามมาตรฐาน ANSI B16.5, DIN หรือ JIS โดยมีการกำหนดค่าหน้าแปลนทั้งแบบตายตัวและหลวมขึ้นอยู่กับข้อกำหนดด้านขนาด

ข้อกำหนดทางเทคนิค

ข้อดี

ความต้านทานการกัดกร่อน:ไลเนอร์ PTFE ต้านทานสารเคมีส่วนใหญ่ยกเว้นโลหะอัลคาไลหลอมเหลว ธาตุฟลูออรีน และคลอโรไตรฟลูออไรด์ ทำให้ข้อศอกเหมาะสำหรับการจัดการกับตัวกลางที่มีฤทธิ์กัดกร่อน รวมถึงกรดซัลฟูริก กรดไฮโดรคลอริก กรดไนตริก โซเดียมไฮดรอกไซด์ และตัวทำละลายอินทรีย์ต่างๆ

ช่วงอุณหภูมิการทำงานกว้าง:ข้องอบุด้วย PTFE รักษาประสิทธิภาพการทำงานที่มั่นคงตั้งแต่ -29°C ถึง +200°C โดยบางดีไซน์รองรับการใช้งานที่อุณหภูมิสูงถึง 260°C เสถียรภาพทางความร้อนนี้ช่วยให้สามารถใช้งานได้ทั้งในกระบวนการทางเคมีที่อุณหภูมิสูงและการใช้งานในการจัดเก็บที่อุณหภูมิต่ำ

คุณสมบัติแรงเสียดทานและไม่ติด:ซับใน PTFE มีค่าสัมประสิทธิ์แรงเสียดทานต่ำ ซึ่งช่วยลดแรงดันตกและการใช้พลังงานระหว่างการขนส่งของเหลว พื้นผิวที่ไม่ติดยังป้องกันการเกาะติดของอนุภาคของแข็งและการสะสมตัวของคราบ ลดความเสี่ยงของข้อจำกัดการไหลและทำให้การบำรุงรักษาง่ายขึ้น

ความสามารถด้านแรงดันและสุญญากาศ:โครงสร้างโลหะด้านนอกให้คะแนนแรงดันสูงถึง PN10 ถึง PN16 (คลาส 150 ถึง 300) โดยมีซับ PTFE รองรับการบริการสุญญากาศที่อุณหภูมิสูงถึง 150°C ความสามารถนี้รองรับสภาวะการทำงานที่หลากหลายที่พบในกระบวนการแปรรูปทางเคมี

การบำรุงรักษาความบริสุทธิ์ของผลิตภัณฑ์:ชั้นบุ PTFE เฉื่อยไม่ชะล้างสารปนเปื้อนลงในตัวกลางของกระบวนการ ทำให้ข้อศอกเหมาะสำหรับการใช้งานด้านเภสัชกรรม อาหาร และสารเคมีที่มีความบริสุทธิ์สูง ซึ่งความสมบูรณ์ของผลิตภัณฑ์เป็นสิ่งสำคัญ

หลักการทำงาน

ข้องอถ่ายโอนสารเคมีที่มีเส้น PTFE ทำงานบนหลักการของการรวมความแข็งแรงเชิงกลของตัวเรือนโลหะเข้ากับความเฉื่อยทางเคมีของไลเนอร์ฟลูออโรโพลีเมอร์ ในระหว่างการให้บริการ ตัวกลางที่มีฤทธิ์กัดกร่อนจะไหลผ่านภายในบุด้วย PTFE ซึ่งคุณสมบัติไม่ติดและทนต่อสารเคมีของโพลีเมอร์ป้องกันการย่อยสลายหรือการปนเปื้อน โครงสร้างโลหะด้านนอก—สร้างจากเหล็กกล้าคาร์บอนหรือสแตนเลส—ให้ความสมบูรณ์ของโครงสร้างเพื่อทนทานต่อแรงดันของระบบและภาระทางกล

ไลเนอร์ PTFE ผลิตขึ้นโดยใช้กระบวนการต่างๆ เช่น การอัดขึ้นรูป การขึ้นรูปแบบไอโซสแตติก หรือการอัดขึ้นรูปแบบ ram เพื่อให้ได้ความหนาและความหนาแน่นสม่ำเสมอ สำหรับข้องอที่มีเส้นผ่านศูนย์กลางใหญ่กว่า (400NB ถึง 600NB) อาจใช้โครงสร้างแบบสองชิ้น ในขณะที่ขนาดที่เล็กกว่าจะผลิตเป็นชิ้นเดียว ความหนาของไลเนอร์ได้รับการออกแบบมาเพื่อรองรับการขยายตัวและการหดตัวจากความร้อน โดยมีไลเนอร์ HD (ความหนาแน่นสูง) พิเศษสำหรับการใช้งานที่เกี่ยวข้องกับแรงเสียดทานของของไหลสูงหรืออายุการใช้งานที่ยาวนานขึ้น การเชื่อมต่อระหว่างไลเนอร์และเปลือกโลหะทำให้เกิดการขยายตัวทางความร้อนที่แตกต่างกัน โดยรักษาความสมบูรณ์ของซีลตลอดช่วงอุณหภูมิการทำงาน

คู่มือการเลือก

เมื่อเลือกข้อศอกถ่ายโอนสารเคมีที่มีเส้น Zhuoyan PTFE ให้พิจารณาปัจจัยต่อไปนี้:

1. อุณหภูมิและความดันในการทำงาน：ประเมินสภาวะอุณหภูมิ/ความดันสูงสุดที่ต่อเนื่องและสูงสุดของระบบของคุณ ไลเนอร์ PTFE มาตรฐานรองรับการใช้งานได้สูงถึง 200°C โดยมีการกำหนดค่า PTFE บริสุทธิ์สำหรับช่วงอุณหภูมิที่ขยาย ตรวจสอบว่าระดับแรงดันที่เลือก (PN10, PN16, Class 150 หรือ Class 300) ตรงกับความต้องการของระบบของคุณ

2. ความเข้ากันได้ทางเคมี：PTFE ต้านทานการโจมตีจากสารเคมีส่วนใหญ่ แต่ตรวจสอบความเข้ากันได้กับสื่อเฉพาะของคุณ โปรดทราบว่า PTFE ไม่เหมาะสำหรับโลหะอัลคาไลหลอมเหลว ธาตุฟลูออรีน หรือคลอโรไตรฟลูออไรด์ สำหรับการใช้งานที่เกี่ยวข้องกับการสะสมประจุไฟฟ้าสถิต ให้พิจารณาซับ PTFE ที่ป้องกันไฟฟ้าสถิต (ความต้านทานปริมาตร ≤ 10⁸ Ω·cm)

3. มุมข้อศอกและขนาด：เลือกมุมโค้งงอ (45° สำหรับการเปลี่ยนการไหลที่นุ่มนวลกว่า 90° สำหรับการกำหนดเส้นทางที่แคบ) ขึ้นอยู่กับรูปแบบการวางท่อและลักษณะการไหลของคุณ เลือกขนาดรูที่ระบุซึ่งตรงกับเส้นผ่านศูนย์กลางท่อของคุณ สำหรับขนาด DN400 ถึง DN600 โครงสร้างข้อศอกแบบสองชิ้นเป็นมาตรฐาน

4. ข้อกำหนดการเชื่อมต่อ：ระบุมาตรฐานหน้าแปลน (ANSI, DIN หรือ JIS) ระดับแรงดัน และการกำหนดค่าหน้าแปลน (คงที่/หลวม) ยืนยันรูปแบบรูโบลต์และขนาดหันหน้าเพื่อการติดตั้งที่เหมาะสม

5. สภาพแวดล้อมการใช้งาน: สำหรับการสัมผัสบรรยากาศภายนอกหรือที่มีฤทธิ์กัดกร่อน ให้ระบุการเคลือบภายนอกที่เหมาะสมหรือพิจารณาตัวเรือนสแตนเลส สำหรับการใช้งานที่มีความบริสุทธิ์สูง (ยา อาหาร) ให้ยืนยันว่าเกรด PTFE ตรงตามข้อกำหนดที่เกี่ยวข้อง

การจัดส่งและบรรจุภัณฑ์

Zhuoyan PTFE เรียงรายข้อศอกถ่ายโอนสารเคมีขนาดกลางได้รับการบรรจุเพื่อให้แน่ใจว่าผลิตภัณฑ์มีความสมบูรณ์ในระหว่างการขนส่งและการจัดเก็บ:

บรรจุภัณฑ์：ข้อศอกแต่ละข้างได้รับการปกป้องแยกจากกันด้วยฝาปิดปลายหรือแผ่นปิดไม้อัดเพื่อป้องกันความเสียหายต่อหน้าแปลนและพื้นผิวซับ การเชื่อมต่อหน้าแปลนนั้นยึดแน่นด้วยฝาครอบป้องกัน สำหรับขนาดที่ใหญ่ขึ้น ลังไม้หรือพาเลทจะถูกใช้เพื่อรองรับโครงสร้างระหว่างการขนส่ง

การส่งสินค้า:สินค้าจะถูกจัดส่งโดยการขนส่งทางทะเล การขนส่งทางอากาศ หรือการขนส่งทางบก ตามความต้องการของลูกค้า บรรจุภัณฑ์ส่งออกมาตรฐานเป็นไปตามข้อกำหนดการขนส่งระหว่างประเทศ การจัดส่งแต่ละครั้งประกอบด้วยรายการบรรจุภัณฑ์ ใบรับรองคุณภาพ และรายงานการตรวจสอบ

คำถามที่พบบ่อย

Q1: ข้อศอกมีเส้น PTFE ทนสารเคมีชนิดใดได้บ้าง

A1:PTFE ต้านทานสารเคมีส่วนใหญ่ยกเว้นโลหะอัลคาไลหลอมเหลว ธาตุฟลูออรีน และคลอโรไตรฟลูออไรด์ วัสดุบุนี้เหมาะสำหรับการจัดการกับกรดแก่ เบส ตัวทำละลายอินทรีย์ และตัวออกซิไดซ์

Q2: ช่วงอุณหภูมิการทำงานมาตรฐานคือเท่าไร?

A2:ช่วงอุณหภูมิการทำงานมาตรฐานคือ -29°C ถึง +200°C การกำหนดค่าบางอย่างรองรับการบริการสูงถึง 260°C ปรึกษา Zhuoyan สำหรับข้อกำหนดด้านอุณหภูมิเฉพาะ

Q3: มีไซส์อะไรบ้าง?

A3:Zhuoyan PTFE เรียงรายข้อศอกมีให้เลือกตั้งแต่ DN15 ถึง DN600 (1 "ถึง 24") ทั้งในมุม 45 °และ 90 °

Q4: ความหนาของไลเนอร์ทั่วไปคือเท่าไร?

A4: ความหนาของไลเนอร์แตกต่างกันไปตามขนาด โดยมีความหนามาตรฐานตั้งแต่ 3 มม. ถึง 7 มม. มีไลเนอร์ HD (ความหนาแน่นสูง) สำหรับการใช้งานที่ต้องการความทนทานเพิ่มขึ้น
