ถังเก็บที่ทนต่อการกัดกร่อนเรียงรายด้วย PTFE

PTFE Lined Corrosion Resistance Storage Vessel เป็นภาชนะจัดเก็บอุตสาหกรรมที่มีโครงสร้างคู่ พัฒนาโดย Zhuoyan โดยมุ่งเน้นเป็นพิเศษสำหรับสถานการณ์การจัดเก็บของเหลวที่มีฤทธิ์กัดกร่อนรุนแรงเป็นพิเศษ ซึ่งถังเรียงรายทั่วไปไม่สามารถปรับได้ แตกต่างจากถังเก็บสารเคมีทั่วไปที่ปรับเฉพาะตัวกลางที่เป็นกรดธรรมดาเท่านั้น ซีรีส์ที่ทนต่อการกัดกร่อนนี้อัปเกรดกระบวนการเชื่อมประสานและความบริสุทธิ์ของวัตถุดิบ โดยกำหนดเป้าหมายไปที่ของเหลวที่มีฤทธิ์กัดกร่อนที่มีฟลูออรีน ตัวทำละลายออกซิไดซ์ที่อุณหภูมิสูง และสภาพการทำงานของการจัดเก็บแบบคงที่ในระยะเวลานาน ถังนี้รวมเอาเปลือกนอกที่ทำจากเหล็กกล้าคาร์บอนทนความดันความแข็งแรงสูงและซับด้านใน PTFE ที่กระตุ้นด้วยโซเดียมอย่างไร้รอยต่อ ทำให้เกิดความแข็งแกร่งทางกลและความเฉื่อยทางเคมีเต็มรูปแบบในเวลาเดียวกัน โครงสร้างแนวตั้ง แนวนอน และด้านล่างทรงกรวยสามประเภทเป็นทางเลือก ครอบคลุมบัฟเฟอร์ในห้องปฏิบัติการขนาดเล็ก 100 ลิตร จนถึงปริมาตรอุตสาหกรรมกลางแจ้งขนาดใหญ่ 80000 ลิตร ซึ่งใช้งานกันอย่างแพร่หลายในสายการผลิตอุตสาหกรรมที่มีการกัดกร่อนสูงทั่วโลก

ตารางข้อมูลจำเพาะทางเทคนิคที่สมบูรณ์

หลักการทำงาน

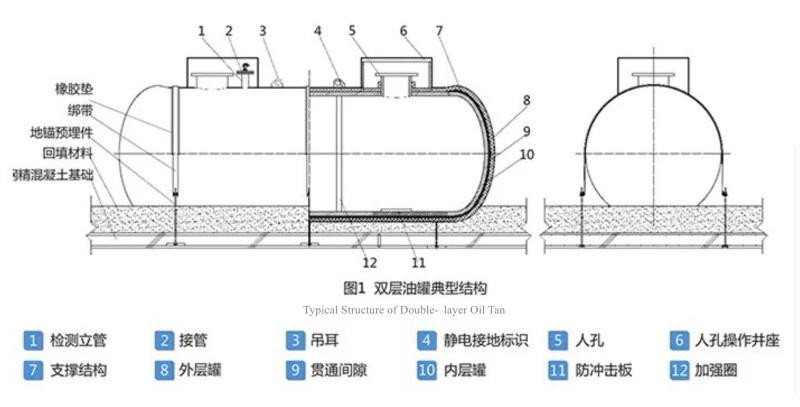

ถังจัดเก็บป้องกันการกัดกร่อนใช้หลักการป้องกันการแยกสองชั้น ซึ่งแบ่งออกเป็นชั้นนอกที่รับน้ำหนักและชั้นกั้นด้านในที่ป้องกันการกัดกร่อนเพื่อตัดเส้นทางการกัดกร่อนขนาดกลางอย่างสมบูรณ์:

1.ชั้นแบริ่งเปลือกเหล็กด้านนอก: เหล็กกล้าคาร์บอนภาชนะรับความดัน Q345R ทำหน้าที่เป็นตัวรองรับทางกล ความดันภายในถังแบริ่ง ผลกระทบภายนอก และแรงลมภายนอก รับประกันเสถียรภาพทางโครงสร้างในระยะยาวของตัวถังทั้งหมด

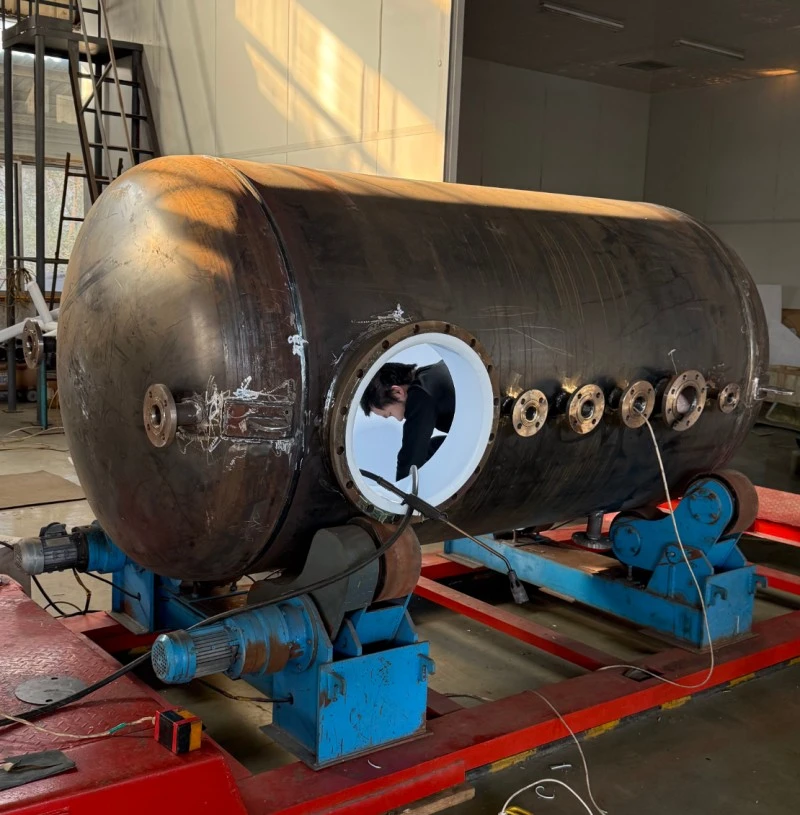

2.PTFE Inert Barrier Liner: แผ่น PTFE แบบบูรณาการที่ไร้รอยต่อถูกยึดติดกับผนังถังด้านในอย่างแน่นหนาด้วยเทคโนโลยีการวางการเปิดใช้งานสุญญากาศ PTFE มีโครงสร้างโมเลกุลที่มีความเสถียรสูง แทบไม่มีปฏิกิริยาทางเคมีกับตัวกลางที่มีฤทธิ์กัดกร่อนใดๆ มันสร้างฟิล์มแยกถาวรระหว่างเปลือกโลหะและของเหลวที่เก็บไว้ ป้องกันไม่ให้ตัวทำละลายกรด ด่าง ฟลูออรีนสัมผัสกับพื้นผิวเหล็กเพื่อหลีกเลี่ยงการเจาะและการรั่วไหล

3. โครงสร้างปิดที่ปิดสนิท: บ่อพัก หัวฉีด และหน้าแปลนทั้งหมดใช้ซับ PTFE เต็มรูปแบบโดยไม่มีมุมตายของโลหะที่สัมผัส ขจัดช่องว่างการกัดกร่อนเล็ก ๆ ที่ตำแหน่งการเชื่อมต่อท่อ แก้ปัญหาอันตรายที่ซ่อนอยู่ของการรั่วไหลของภาชนะที่มีการแบ่งส่วนภายใต้การจัดเก็บแบบคงที่ในระยะยาว

ข้อได้เปรียบทางการแข่งขันของผลิตภัณฑ์หลัก

· เกรดต้านทานการกัดกร่อนสูงพิเศษสำหรับสื่อที่รุนแรง ใช้แผ่น PTFE ความหนาแน่นสูงนำเข้าที่มีน้ำหนักโมเลกุลสูง มีความเสถียรต่อกรดไฮโดรฟลูออริก น้ำกัดทอง ของเหลวออกซิไดซ์โครเมตที่มีความเข้มข้นสูงและตัวทำละลายอินทรีย์ฟลูออริเนต ครอบคลุมสภาพการทำงานที่มีฤทธิ์กัดกร่อนพิเศษส่วนใหญ่ที่การพ่น PFA และถังบุ PE ไม่สามารถทนได้

· ซับในไร้รอยต่อในตัวโดยไม่ต้องเชื่อมมุมตาย เทคโนโลยีการเคลือบสูญญากาศชิ้นเดียวทั้งถัง มีเพียงการเชื่อมแบบ V ขนาดเล็กที่ตำแหน่งท่อระบายน้ำเท่านั้น ช่วยลดความเสี่ยงในการซึมปานกลางได้อย่างมากเมื่อเทียบกับถังซับแบบประกบ ยืดอายุการใช้งานได้ถึง 30% ภายใต้การจัดเก็บฟลูออรีนขนาดกลาง

· การปรับอุณหภูมิและความดันได้กว้าง ช่วงอุณหภูมิการทำงานต่อเนื่อง -190°C ~ 260°C ปรับการจัดเก็บแบบปิดด้วยแรงดันลบเล็กน้อยได้อย่างเสถียร เหมาะสำหรับการเก็บกักของเหลวที่มีการกัดกร่อนสูงที่ระเหยง่าย ไม่มีการลอกของเยื่อบุภายใต้ความผันผวนของอุณหภูมิ

· การตกตะกอนด้วยไอออนต่ำ ซับในมีความบริสุทธิ์สูง พื้นผิวด้านในเรียบเป็นพิเศษ ความหยาบ Ra ≤0.3μm ไม่มีสารตกค้างในการยึดเกาะปานกลาง ตรงตามข้อกำหนดด้านความสะอาดของการจัดเก็บวัตถุดิบทางเภสัชกรรมอิเล็กทรอนิกส์แบบเซมิคอนดักเตอร์และความบริสุทธิ์สูง

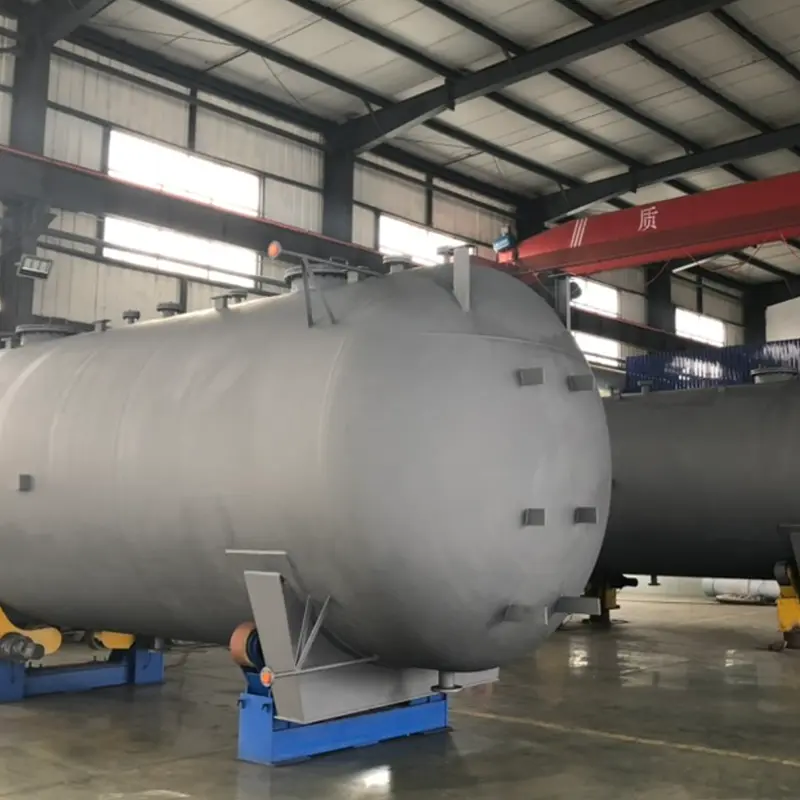

· การออกแบบการจับคู่แบบกำหนดเองหลายรูปทรง ประเภทพื้นดินแนวตั้ง ประเภทอานแนวนอน ประเภทการปล่อยด้านล่างทรงกรวยสามโครงสร้างเสริม ตรงกับการประชุมเชิงปฏิบัติการในร่ม สวนเคมีกลางแจ้ง สายการผลิตการให้อาหารอัตโนมัติ ความต้องการรูปแบบที่แตกต่างกัน

· การควบคุมคุณภาพการป้องกันการรั่วไหลของกระบวนการแบบเต็มรูปแบบ ถังจัดเก็บที่ทนต่อการกัดกร่อนที่เสร็จแล้วทุกชิ้นผ่านการทดสอบประกายไฟด้วยการสแกนแบบเต็มผนังก่อนส่งมอบ การตรวจสอบแรงดันไฮดรอลิกที่ออกแบบไว้ 1.2 เท่า การส่งมอบโรงงานที่มีความเสี่ยงต่อการรั่วไหลเป็นศูนย์

สาขาการใช้งานทางอุตสาหกรรมหลัก

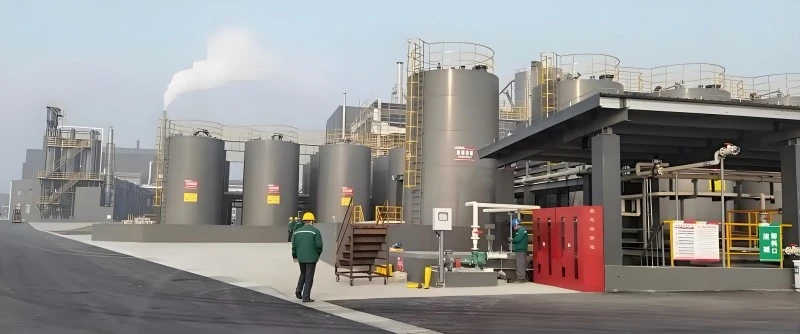

ถังจัดเก็บที่ทนต่อการกัดกร่อนคุณภาพสูงนี้มุ่งเป้าไปที่อุตสาหกรรมที่มีความต้องการจัดเก็บวัตถุดิบที่รุนแรงเป็นพิเศษ โดยมีบันทึกการจัดส่งที่มั่นคงไปยังโรงงานในเอเชียตะวันออกเฉียงใต้ ฟลูออโรเคมีและเซมิคอนดักเตอร์ในตะวันออกกลาง:

อุตสาหกรรมฟลูออโรเคมี: กรดไฮโดรฟลูออริก, เกลือฟลูออรีนวัตถุดิบการจัดเก็บที่ปิดสนิทในระยะยาว

เคมีภัณฑ์อิเล็กทรอนิกส์แบบเซมิคอนดักเตอร์: ของเหลวกัดกร่อนที่มีความบริสุทธิ์สูง ถังบัฟเฟอร์รีเอเจนต์ฟลูออริเนต

พลังงานใหม่ลิเธียม: ภาชนะบรรจุเกลืออิเล็กโทรไลต์ลิเธียมที่มีการกัดกร่อนสูง

เวิร์คช็อปการเกิดออกซิเดชันทางเคมีชั้นดี: สถานีเก็บของเหลวโครเมตและออกซิไดเซอร์ที่แรง

โลหะวิทยาที่หายาก: ถังกักเก็บระดับกลางที่มีฤทธิ์กัดกร่อนสูงชะล้างด้วยกรด

การประชุมเชิงปฏิบัติการเรื่องความบริสุทธิ์สูงทางเภสัชกรรม: การจัดเก็บตัวทำละลายทางการแพทย์ที่มีฟลูออรีน

การบำบัดของเสียที่เป็นอันตรายต่อสิ่งแวดล้อม: การเก็บชั่วคราวของเสียที่เป็นกรดผสมเข้มข้น

ข้อควรระวังในการดำเนินงาน

1. ขีด จำกัด การจับคู่ปานกลาง: เฉพาะโลหะอัลคาไลหลอมเหลวและคลอรีนไตรฟลูออไรด์เท่านั้นที่จะกัดกร่อนซับ PTFE ของเหลวที่มีฤทธิ์กัดกร่อนอื่น ๆ สามารถเก็บไว้ได้อย่างเสถียร อย่าฉีดสารผสมที่มีฟลูออรีนผสมที่ไม่รู้จักโดยไม่มีรายงานผลการทดสอบปานกลาง

2. ข้อกำหนดในการควบคุมอุณหภูมิ: หลีกเลี่ยงการสลับอุณหภูมิเย็นและร้อนอย่างรวดเร็วในระยะเวลาอันสั้น ความเร็วที่เพิ่มขึ้น/ลดลงของอุณหภูมิจะต้องไม่เกิน 15°C ต่อชั่วโมง เพื่อป้องกันไม่ให้เยื่อบุขยายตัวจากความร้อน

3. ขีดจำกัดการทำงานของแรงดัน: ห้ามมิให้ปั๊มแรงดันลบเกินอย่างเคร่งครัด ระดับสุญญากาศสูงสุดที่อนุญาตคือ -0.07MPa ห้ามดัดแปลงเปลือกถังโดยการเชื่อมหลังคลอด

4.ข้อจำกัดในการโหลดและการขนถ่าย: ห้ามใช้ท่อโลหะแหลมคม แท่งเหล็กเพื่อกระแทกซับ PTFE ด้านในระหว่างการป้อนและการคายประจุ หลีกเลี่ยงความเสียหายจากรอยขีดข่วน

5.ขีดจำกัดระดับของเหลวปานกลาง: ความสูงของการเก็บของเหลวจะต้องไม่เกิน 90% ของปริมาตรรวมถัง สำรองพื้นที่การขยายตัวที่ปลอดภัยสำหรับการเปลี่ยนแปลงอุณหภูมิ

6.สารต้องห้าม: อย่าเพิ่มอนุภาคของแข็งแข็งที่มีความแข็งสูงลงในถัง แรงเสียดทานระยะยาวจะสึกหรอพื้นผิวซับ PTFE

คู่มือการบำรุงรักษามาตรฐาน

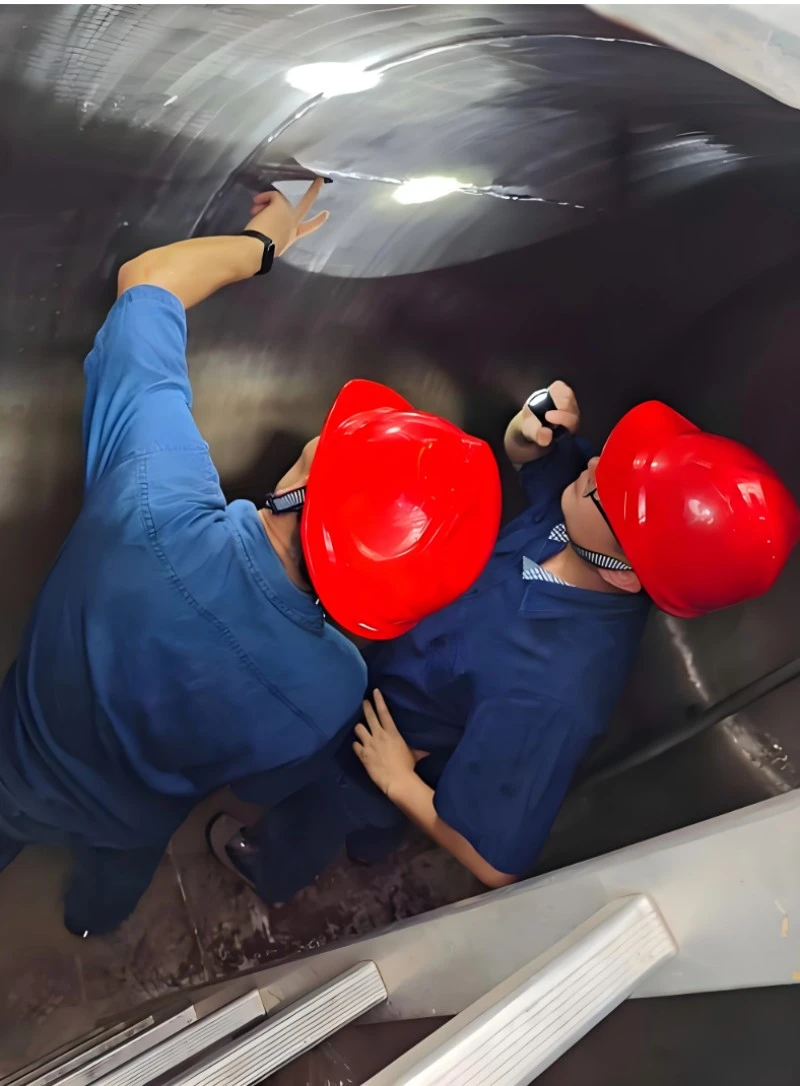

· การตรวจสอบซับในเป็นระยะ: ดำเนินการตรวจจับการรั่วไหลของประกายไฟ 10KV ทั่วทั้งผนังทุกๆ 6 เดือน โดยเน้นที่ตำแหน่งการเชื่อมของท่อระบาย หัวฉีด และด้านล่างเพื่อค้นหาความเสียหายเล็กๆ น้อยๆ อย่างทันท่วงที

· การทำความสะอาดถังเป็นประจำ: หลังจากเทน้ำออกปานกลาง ให้ใช้ตัวทำละลายที่เป็นกลางที่เข้ากันได้เพื่อทำความสะอาดคราบที่ผนังด้านใน ห้ามใช้แปรงลวดเหล็กและมีดโกนแข็ง

· การบำรุงรักษาการซีลหน้าแปลน: ตรวจสอบปะเก็น PTFE ของหน้าแปลนทั้งหมดทุกไตรมาส เปลี่ยนปะเก็นที่เสียรูปตามอายุเพื่อหลีกเลี่ยงไม่ให้ของเหลวซึมที่ส่วนเชื่อมต่อ

· การตรวจสอบอุณหภูมิ: บันทึกอุณหภูมิปานกลางในการจัดเก็บทุกวัน การทำงานต่อเนื่องนานกว่า 200°C ในระยะยาวจะทำให้อายุการใช้งานของซับสั้นลง

· การป้องกันเปลือกภายนอก: พ่นสีป้องกันสนิมบนเปลือกเหล็กคาร์บอนด้านนอกทุกๆ 2 ปีสำหรับภาชนะที่วางไว้กลางแจ้ง ป้องกันสนิมที่เปลือกจะแทรกซึม

· การจัดการชิ้นส่วนอะไหล่: จัดเก็บปะเก็นและหัวฉีดที่มีซับใน PTFE ที่เข้ากันในคลังสินค้า เปลี่ยนอุปกรณ์เสริมที่เสียหายได้ทันเวลา แทนที่จะใช้ชิ้นส่วนโลหะธรรมดา

คำถามที่พบบ่อย

คำถามที่ 1: ถังเก็บกรดไฮโดรฟลูออริกที่มีความเข้มข้นสูงสามารถจัดเก็บกรดไฮโดรฟลูออริกที่มีความเข้มข้นสูงในระยะยาวได้หรือไม่

ตอบ: ได้ ซับใน PTFE แบบไร้รอยต่อที่มีความหนา 5 มม. สามารถเก็บสื่อ HF ได้อย่างเสถียรเป็นเวลาหลายปีโดยไม่มีการรั่วไหลของการเจาะ

คำถามที่ 2: ถังก้นทรงกรวยสามารถปล่อยของเหลวที่มีฤทธิ์กัดกร่อนได้อย่างสมบูรณ์โดยอัตโนมัติหรือไม่

ตอบ: เรารองรับโครงสร้างด้านล่างทรงกรวยแบบกำหนดเอง พร้อมด้วยวาล์วระบายที่มีเส้น PTFE ที่เข้าคู่กันเพื่อการเทของเหลวออกทั้งหมด

คำถามที่ 3: ภาชนะที่ทนทานต่อการกัดกร่อนสามารถรับแรงดันลบสูงสุดได้เท่าใดในระหว่างการเก็บรักษาของเหลวที่ระเหยได้

ตอบ: การทำงานที่เสถียรภายใต้แรงดันลบระดับไมโคร -0.07MPa ห้ามใช้ภายใต้สภาพแวดล้อมสุญญากาศที่ลึกกว่า

คำถามที่ 4: คุณสามารถจัดเตรียมรายงานการทดสอบความเข้ากันได้ระดับปานกลางก่อนการจัดเตรียมคำสั่งซื้อจำนวนมากได้หรือไม่

ตอบ: รองรับการวิเคราะห์การกัดกร่อนปานกลางและทดสอบข้อมูลฟรีสำหรับลูกค้ากลุ่มฟลูออโรเคมีและเซมิคอนดักเตอร์
