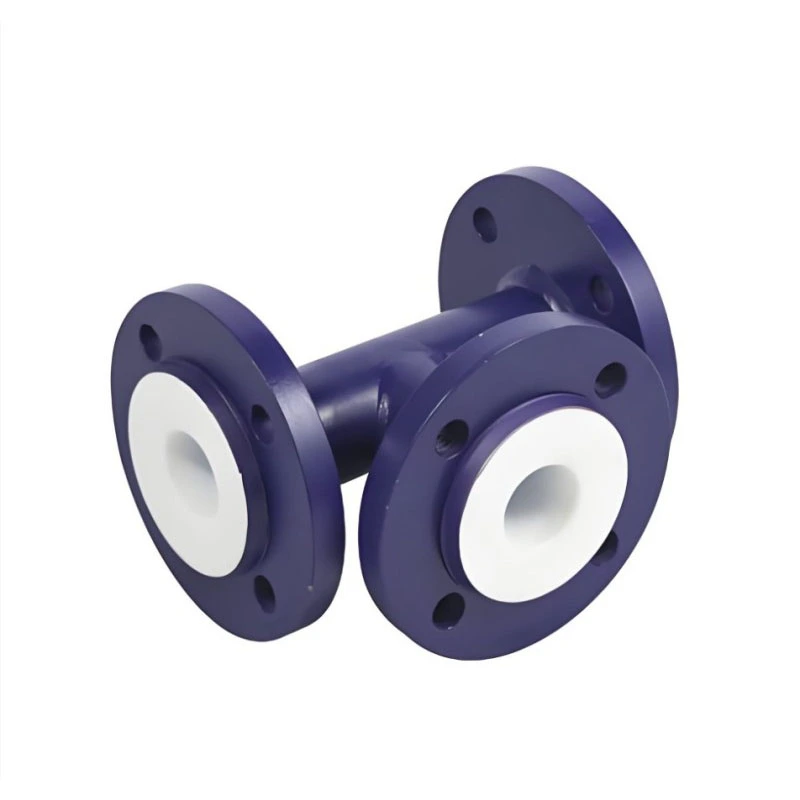

ข้อต่อทีทนกรดเรียงรายด้วย PTFE

ข้อต่อทีทนกรดที่มีเส้น PTFE เป็นข้อต่อท่อสามทางที่ปรับให้เหมาะสมเป็นพิเศษสำหรับสายส่งสื่อที่เป็นกรด ภายในเครือข่ายท่อเคมีที่เป็นกรด ตัวทีทำหน้าที่แยกการไหล บรรจบกัน และบายพาสการเบี่ยงเบน ทางแยกสามทางมีแนวโน้มที่จะถูกขัดถูแบบปั่นป่วน ซึ่งสวมทีโลหะธรรมดาหรืออุปกรณ์ฉีดพ่นราคาถูกได้ง่าย ทำให้เกิดการรั่วไหลเร็ว ทีทีพิเศษที่เป็นกรดนี้ใช้เหล็กกล้าคาร์บอนสำหรับตัวรับแรงกดภายนอกและซับใน PTFE ไร้รอยต่อที่ครอบคลุมเต็มรูปแบบที่ทางแยกทุกสาขา สามารถทำงานร่วมกับข้อศอก ท่อตรง และเครื่องลดขนาดเพื่อสร้างเครือข่ายการลำเลียงของเหลวกรดแบบปิดที่สมบูรณ์ ซึ่งใช้กันอย่างแพร่หลายในโรงงานดอง โรงงานผลิตกรดอนินทรีย์ และสถานีรีไซเคิลกรดของเสียทั่วเอเชียตะวันออกเฉียงใต้และสวนเคมีในตะวันออกกลาง

หลักการทำงาน

1. หลักการทำงานของวัสดุ

· วัสดุด้านนอก: ตัวทีเหล็กคาร์บอนหลอม ให้ความแข็งแรงเชิงกล รับแรงดันภายในท่อ ความเครียดจากการขยายตัวเนื่องจากความร้อน และผลกระทบจากการติดตั้งภายนอก กระบวนการตีขึ้นรูปช่วยขจัดข้อบกพร่องที่มีรูพรุนในการหล่อภายใน เหมาะสำหรับการดำเนินงานแบบวงจรท่อกลางที่เป็นกรดในระยะยาว

· แผงกั้นป้องกันการกัดกร่อนภายใน: แผ่น PTFE กระตุ้นโซเดียมถูกเคลือบสูญญากาศไว้ที่ช่องทีด้านใน รวมถึงทางแยกสามทาง รูกิ่ง และหน้าซีลหน้าแปลน PTFE เฉื่อยทางเคมีจะสร้างชั้นแยกอย่างต่อเนื่อง ปิดกั้นของเหลวที่เป็นกรดไม่ให้สัมผัสกับพื้นผิวโลหะ ป้องกันการกัดกร่อนของรอยแยกที่เกิดจากการไหลเชี่ยวที่จุดแยกที ไม่มีจุดโลหะที่สัมผัสภายในข้อต่อทั้งหมด

2. จับคู่การผลิตและกระบวนการสนับสนุนที่ตรงกัน

1. กระบวนการติดตั้งลื่นไถลไปป์ไลน์สำเร็จรูป:จับคู่ท่อส่งกรดที่เตรียมจากโรงงานก่อนประดิษฐ์ เสื้อยืดถูกประกอบไว้ล่วงหน้าในเวิร์คช็อป เพื่อลดการทำงานร้อนที่มีความเสี่ยงสูงสำหรับเวิร์คช็อปกรด

2. กระบวนการแบ่งแยกของเหลวกรดและบรรจบกัน:ใช้สำหรับการไหลของท่อหลักที่แยกไปยังท่อป้อนกรดหลายสาขาหรือรวมการไหลของกรดของเสียจากหลายแหล่งเข้ากับท่อหลักในการรวบรวมสาธารณะ

3. กระบวนการบายพาสการสุ่มตัวอย่างและการบรรเทาความปลอดภัย:สำรองสาขาทีสำหรับพอร์ตเก็บตัวอย่างของเหลวกรดออนไลน์หรือสาขาความปลอดภัยล้นของท่อต่อพ่วงถังเก็บกรด

4. กระบวนการวงปิดเรียงรายไปด้วยฟลูออรีนทั้งชุด:เชื่อมต่อกับถังเก็บกรดทนกรดเรียงราย PTFE ท่อลำเลียงและข้อศอก เป็นระบบหมุนเวียนปิดกลางกรดที่แยกได้อย่างเต็มที่ หลีกเลี่ยงการรั่วไหลของละอองกรด

ตารางข้อมูลจำเพาะทางเทคนิคที่สมบูรณ์

คำแนะนำในการเลือกรุ่นมืออาชีพ

1. การเลือกรูปแบบที: ท่อหลักและท่อสาขาขนาดเดียวกันเลือกทีเส้นผ่านศูนย์กลางเท่ากัน เมื่อการไหลของสาขาจำเป็นต้องลดขนาดท่อ ให้เลือกทีลดขนาดเพื่อให้ตรงกับความสามารถของไปป์ไลน์จริง

2. การเลือกความหนาของซับ: กรดอนินทรีย์เจือจางธรรมดาแบบคงที่เลือกซับมาตรฐาน 2 มม. กรดเข้มข้นสูงพร้อมการกำจัดสิ่งสกปรกที่รุนแรงที่ทางแยกสามทางอัพเกรดเป็นซับใน PTFE ที่หนา 3 มม.

3. การประเมินสภาพการไหล: หากตำแหน่งทีต้องเผชิญกับการสลับการไหลบ่อยครั้งและการปะทะที่รุนแรง ให้แจ้งทีมเทคนิคให้ปรับปรุงการยึดติดซับในพื้นที่ที่ทางแยกสามทาง

4. ข้อกำหนดการจับคู่หน้าแปลน: ต้องใช้หน้าแปลนแบบเต็ม HG20536 ไม่ผสมกับหน้าแปลนโลหะธรรมดาไม่มีเรียงราย หลีกเลี่ยงการกัดกร่อนของกรดที่ช่องว่างการเชื่อมต่อ

5. การกำหนดค่าที่มุ่งเน้นกระบวนการ: สำหรับการสุ่มตัวอย่าง / แยกบายพาสล้น ให้ยืนยันตำแหน่งการเปิดสาขาและความยาวของสาขาล่วงหน้าสำหรับการผลิตเบื้องต้นจากโรงงาน ห้ามทำการเจาะรองบนตัวที

ตารางเปรียบเทียบประสิทธิภาพของผลิตภัณฑ์

เหตุใดจึงเลือก Zhuoyan สำหรับการติดตั้งทีทนกรด？

1. ทีออฟปลอมแปลงเป็นวัตถุดิบ ละทิ้งทีหล่อเกรดต่ำ กำจัดข้อบกพร่องของหลุมทรายที่ซ่อนอยู่ซึ่งอาจทำให้เกิดความล้มเหลวในการเจาะกรดกลาง

2. การเสริมแรงแบบโฟกัสสำหรับทางแยกสามทาง พื้นที่กำจัดสิ่งสกปรกที่ปั่นป่วนและเปราะบางนี้ได้รับการเคลือบสูญญากาศที่ดีขึ้น ช่วยลดอัตราความล้มเหลวของการรั่วไหลของตำแหน่งทีในท่อส่งกรดได้อย่างมาก

3. มาตรฐานการตรวจสอบสองครั้งที่เข้มงวด: การสแกนประกายไฟแบบพิเศษโดยเน้นที่จุดตัดสามทาง นอกเหนือจากการทดสอบประกายไฟแบบเต็มพื้นผิวและการทดสอบไฮดรอลิกแบบธรรมดา

4. การสนับสนุนทางเทคนิคของกรดระดับมืออาชีพ: ให้คำแนะนำโครงร่างการแบ่งท่อตามความเข้มข้นของกรดและพารามิเตอร์อัตราการไหลของผู้ใช้

5. มาตรฐานหน้าแปลน HG20536 แบบครบวงจร การเชื่อมต่อที่ไร้รอยต่อกับท่อ ข้อศอก และถังเก็บกรดทนกรดซีรีส์เต็มรูปแบบของเราสำหรับการจัดซื้อไปป์ไลน์ทั้งหมดแบบครบวงจร

6. การจัดหาเอกสารการส่งออกที่สมบูรณ์ ระยะเวลารอคอยสั้นสำหรับข้อกำหนดสต็อกมาตรฐาน การรับประกันเฉพาะ 5 ปีสำหรับอุปกรณ์ท่อขนาดกลางที่เป็นกรด

คำถามที่พบบ่อย

คำถามที่ 1: ข้อต่อทีทนกรดที่มีเส้น PTFE นี้สามารถทำงานกับท่อส่งกรดซัลฟิวริกเข้มข้นสูงและกรดไฮโดรคลอริกในระยะยาวได้หรือไม่

ตอบ: ได้ ใช้ตัวเลือกการบุที่มีความหนา 3 มม. เมื่อเผชิญกับกรดที่มีความเข้มข้นสูงและมีการกำจัดสิ่งสกปรกอย่างรุนแรงที่ทางแยกสามทาง

Q2: อะไรคือความแตกต่างระหว่างทีที่มีเส้นผ่านศูนย์กลางเท่ากันและทีรีดิวซ์?

ตอบ: ทีเส้นผ่านศูนย์กลางเท่ากันหมายถึงท่อหลักและท่อสาขามีเส้นผ่านศูนย์กลางระบุเท่ากัน ทีลดจะถูกใช้เมื่อลำกล้องด้านข้างของท่อสาขามีขนาดเล็กกว่าไปป์ไลน์หลัก

คำถามที่ 3: อนุญาตให้เจาะหรือเปิดที่ตัวแท่นเพื่อเพิ่มกิ่งพิเศษได้หรือไม่?

ตอบ: ห้ามอย่างเคร่งครัด การเจาะจะทำลายซับ PTFE ภายในตัว ตำแหน่งและขนาดสาขาทั้งหมดต้องได้รับการยืนยันก่อนการผลิตเบื้องต้นของโรงงาน

คำถามที่ 4: ทีนี้สามารถจับคู่กับระบบท่อทนกรดที่มีกรด PTFE ที่มีอยู่ได้หรือไม่?

ตอบ: ใช้มาตรฐานหน้าแปลนแบบครบวงจร HG20536 สามารถประกอบได้โดยตรงกับอุปกรณ์รองรับท่อข้อศอกและถังเก็บ

คำถามที่ 5: ทีออฟทนกรดทุกตัวจะต้องได้รับการตรวจสอบก่อนส่งมอบอย่างไร

ตอบ: การติดตั้งแต่ละครั้งจะได้รับการสแกนประกายไฟแบบเต็มผนัง (เน้นการสแกนตำแหน่งจุดตัดสามทาง) บวกกับการทดสอบความหนาแน่นของการยึดแรงดันไฮดรอลิก

คำถามที่ 6: รายการใดบ้างที่อยู่ภายใต้ขอบเขตการรับประกัน

A: ตัวทีเหล็กคาร์บอนปลอมแปลงรับประกันโครงสร้าง 10 ปี; ซับใน PTFE รับประกัน 5 ปี ไม่รวมรอยขีดข่วนเทียม การติดตั้งที่ไม่ถูกต้อง และความเสียหายในการใช้งานปานกลางที่ไม่เหมาะสม
